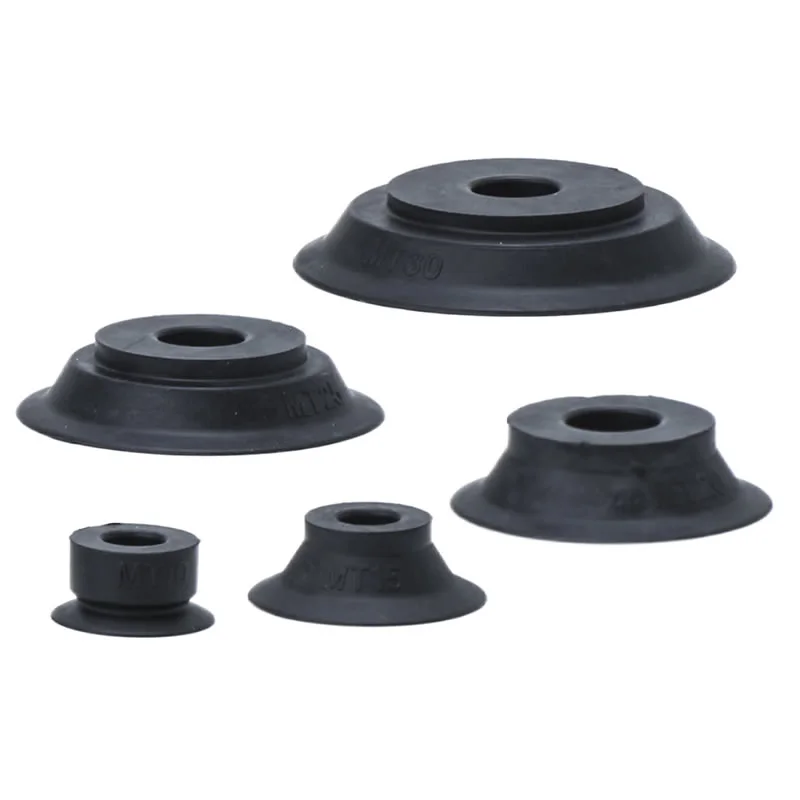

Cangkir Nyedhot Vakum Flat Tipis ZP2
Minangka Produsèn China anjog, pabrik kita nawakake Customized Tipis Flat Vacuum Suction Cups ZP2 (ø10-30mm). Nampilake struktur "MT" beralur, solusi langsung pemasok Commaelec nyegah deformasi film lan lembaran tipis. We Simpenan NBR lan silikon konduktif, karo kabeh-stainless steel bagean kasedhiya kanggo industri baterei lithium.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk
Cangkir Nyedhot Vakum Flat Tipis ZP2
ZP2 Series Lancip Flat Vacuum Pad Unit

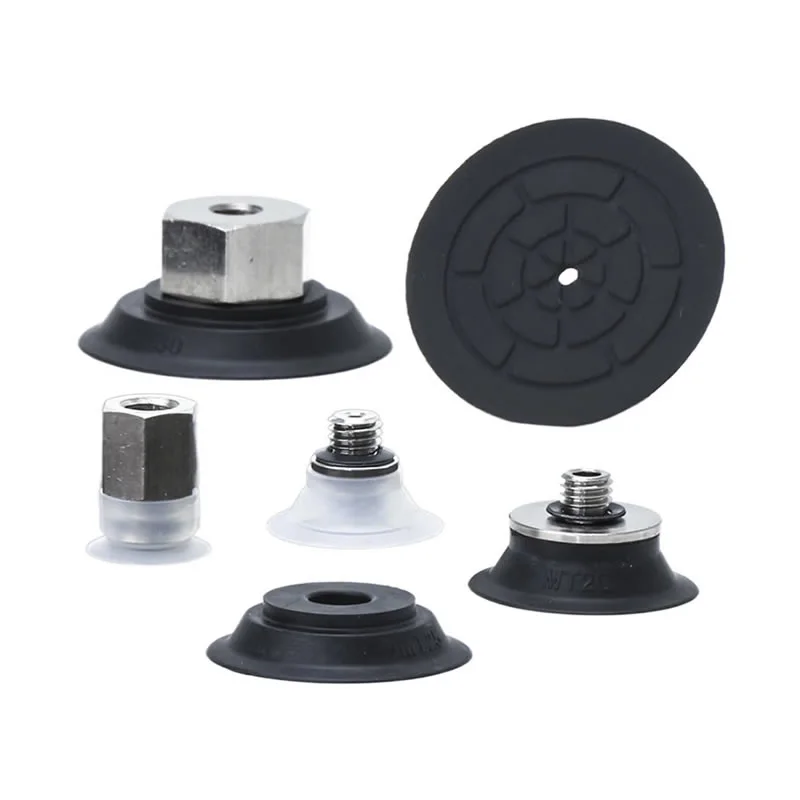

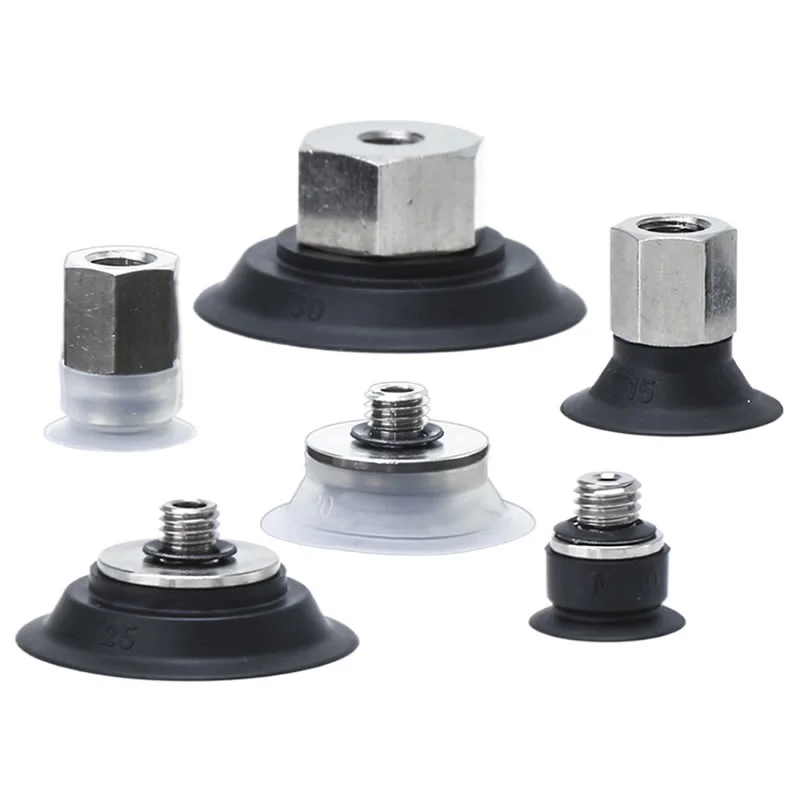

ZP2-T Series Kanthi Adaptor Tipis Flat Vacuum Pad
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya
Thin Flat Vacuum Suction Cups ZP2 minangka komponen presisi ing sistem grip pneumatik, khusus dirancang kanggo nangani workpieces tipis lan gampang deformable. Ing spesifikasi industri, biasane ngemot kode struktural "MT," sing nuduhake penggabungan desain grooved khusus ing struktur internal.
Fitur produk:Cangkir nyedhot iki kanthi efektif nyegah deformasi benda kerja sing rata sajrone adsorpsi, saengga cocog kanggo lembaran tipis, film, lan bahan liyane sing gampang diowahi.
Spesifikasi:Cangkir nyedhot kasedhiya ing macem-macem diameter, kalebu φ10, φ15, φ20, φ25, lan φ30.
Bahan suction cup:Opsi umum kalebu NNBR (karet nitril) lan GS (karet silikon konduktif), kanthi saben materi disesuaikan karo lingkungan kerja lan syarat bagean tartamtu.
Bidang aplikasi:Thin Flat Vacuum Suction Cups ZP2 digunakake akeh ing manufaktur, jalur produksi otomatis, robotika lan logistik, lan liya-liyane. Bisa digunakake kanggo nggawa obyek warata bobot entheng utawa medium kayata kaca, plastik lan logam.
FAQ
Bahan apa sing kasedhiya lan apa bedane?
Thin Flat Vacuum Suction Cups ZP2 kasedhiya ing sawetara bahan sing cocog karo kahanan kerja nyata:
NBR: biaya-efektif, resistance nyandhang apik kanggo panggunaan umum
Silicone: resistance panas banget lan non-marking, becik kanggo lumahing sensitif
PU (Polyurethane): daya tahan dhuwur kanggo operasi siklus dhuwur
FKM (Fluororubber): tahan kimia lan lenga sing kuwat
EPR: cocok kanggo syarat lingkungan tartamtu
Commaelec njamin kualitas materi sing konsisten lan ndhukung kustomisasi kanggo aplikasi khusus (contone, anti-statis).
Bahan kerja apa sing cocog karo cangkir nyedhot warata tipis?
Permukaan sing rata kayata lembaran logam, kaca, panel plastik
Bahan kerja sing tipis utawa entheng mbutuhake kontak sing stabil lan seragam
Aplikasi ing ngendi deformasi minimal lan posisi sing tepat dibutuhake
Desain datar tipis nambah area kontak, nambah sealing lan nyuda kebocoran udara.
Apa kisaran resistance suhu?
Kisaran khas (gumantung saka materi):
NBR: -10°C nganti 80°C
Silicone: -40 ° C nganti 200 ° C
PU: -20°C nganti 80°C
FKM: nganti ~200°C kanthi stabilitas kimia sing kuwat
Commaelec bisa menehi rekomendasi bahan sing cocog adhedhasar suhu lan lingkungan sampeyan.
Bisa digunakake karo entri vakum vertikal utawa horisontal?
ya wis. Cangkir Suction Vakum Flat Tipis ZP2 ndhukung instalasi fleksibel:
Entri vakum vertikal (standar kanggo persiyapan kompak)
Entri horisontal/lateral kanggo sistem winates spasi
Kompatibel karo adaptor lan kurung buffer
Commaelec nyedhiyakake macem-macem opsi sambungan supaya cocog karo tata letak peralatan sing beda.
Kepiye cara njaga kanthi bener supaya bisa nambah umur?
Priksa kanthi rutin kanggo nyandhang, retak, utawa deformasi ing lambe sealing
Tansah lumahing resik supaya bledug ora mengaruhi kinerja sealing
Ngindhari tekanan vakum sing berlebihan utawa misalignment
Gunakake buffering mounts kanggo nyuda impact ing operasi kacepetan dhuwur
Ganti cangkir worn ing wektu kanggo njaga stabilitas sistem

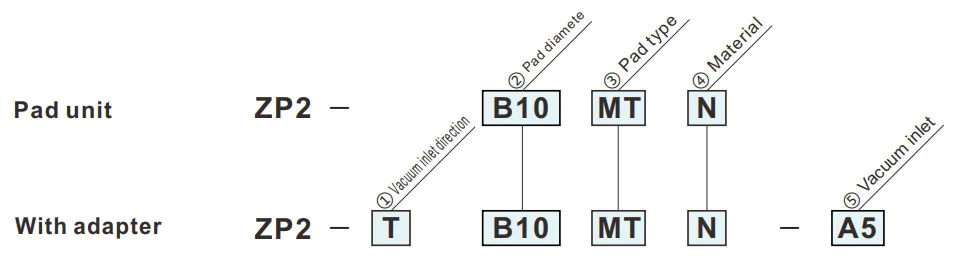

Carane Order
- Kanggo adsorpsi saka lembaran tipis utawa film. Lumahing adsorpsi kanthi alur.
- Deformasi saka lumahing warata sak adsorption wis suda.
- Ora cocog kanggo nransfer potongan kerja sing ngemot beban.
- Wrinkling bisa digawe gumantung saka kekandelan sheet.
- Konfirmasi kekandelan sadurunge digunakake.
| ①Arah mlebu vakum | |
| T | Vertikal |
| ③Jenis pad | |
| MT | Datar tipis (karo alur) |
| ②Diameter pad (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.
| ⑤vakum mlebu | |
| H5 | M5x0.8 (lanang) |
| B5 | M5x0.8 (Wanita) |
Ukuran (mm)
simbol Green punika model selaras.
MT
Datar tipis (karo alur)
| Model | øA | øB | øC | øD | øE | |||
|
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Model kanggo referensi: ZP2-B10MTN
Ukuran Pemasangan Adaptor
Pad sing ditrapake: B10MT / B15MT
Pad sing ditrapake: B20MT / B25MT / B30MT
ZP2-T
Vertikal
H5
| Model | øA | øB | øC | D | Adaptor | |||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑤ vakum mlebu |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Model kanggo referensi: ZP2-TB10MTGS-H5
ZP2-T
Vertikal
B5
| Model | øA | øB | C | Adaptor | |||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑤ vakum mlebu |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Model kanggo referensi: ZP2-TB10MTGS-B5
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
