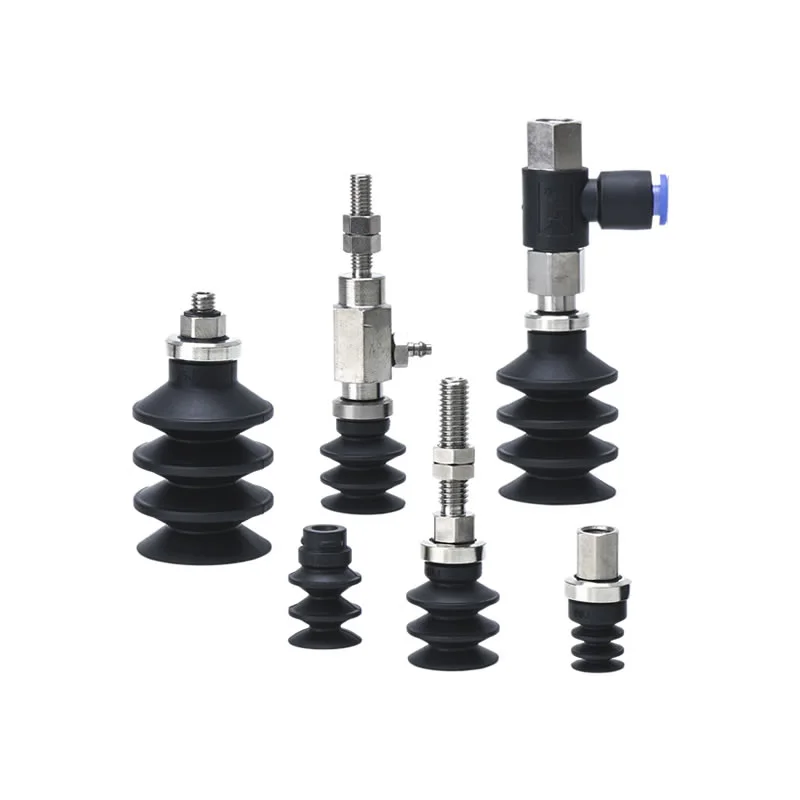

Bellows karo Kunci Ring Vacuum Suction Cups ZP2-J
ZP2 Series Bellows Pad Unit
ZP2-T Series Kanthi Adaptor Bellows Vacuum Pads
Seri ZP2-R Kanthi Adaptor Bellows Vacuum Pads
Seri ZP2-Y Kanthi Adaptor Bellows Vacuum Pads
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya

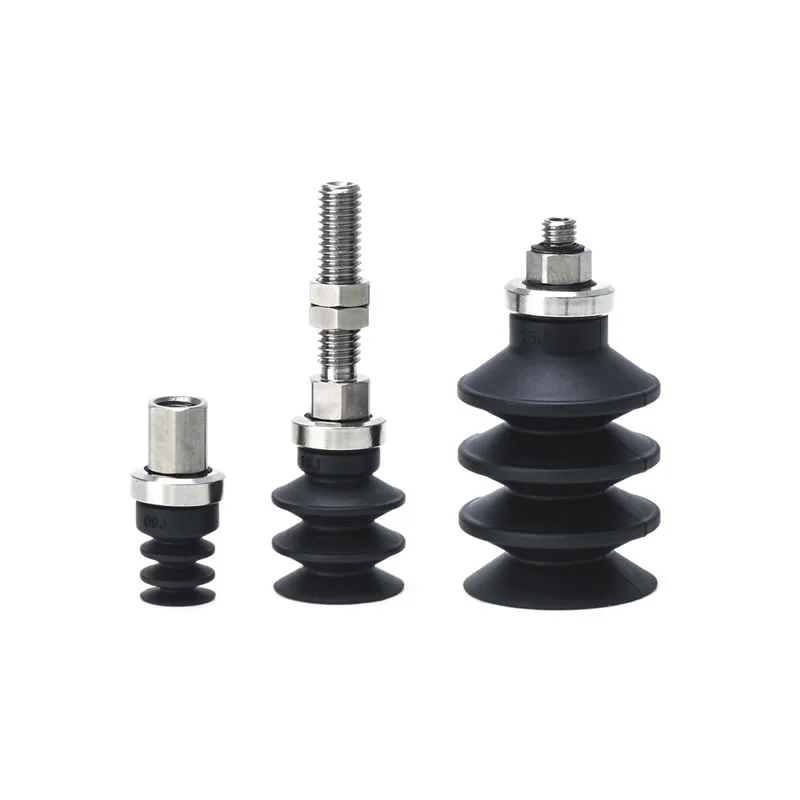

The Bellows With Lock Ring Vacuum Suction Cups ZP2-J dirancang kanggo sistem otomatisasi, mbisakake gripping, ngangkat, lan nangani workpieces sing efisien lan aman, utamané cocok kanggo grip komponen elektronik cilik, bagean cetakan injeksi, lan bagean logam presisi.
Penanganan sing aman:Nggawe adhesion vakum sing kuwat ing permukaan sing mulus utawa rada ora rata.
Kompensasi Alignment:Bellows multistage nyerep beda dhuwur lan misalignments cilik.
Integrasi Versatile:Bisa nganggo senjata robot, konveyor, lan jalur produksi otomatis.
Pengurangan Dampak:Buffer opsional nyilikake geter lan nglindhungi benda kerja.
Apa kaluwihan utama pad iki?
Bellows With Lock Ring Vacuum Suction Cups ZP2-J dirancang kanggo presisi, keluwesan, lan penanganan otomatis sing dipercaya. Desain sing kompak lan bisa adaptasi ndadekake dheweke cocog kanggo elektronik, cetakan injeksi, lan industri logam cilik.

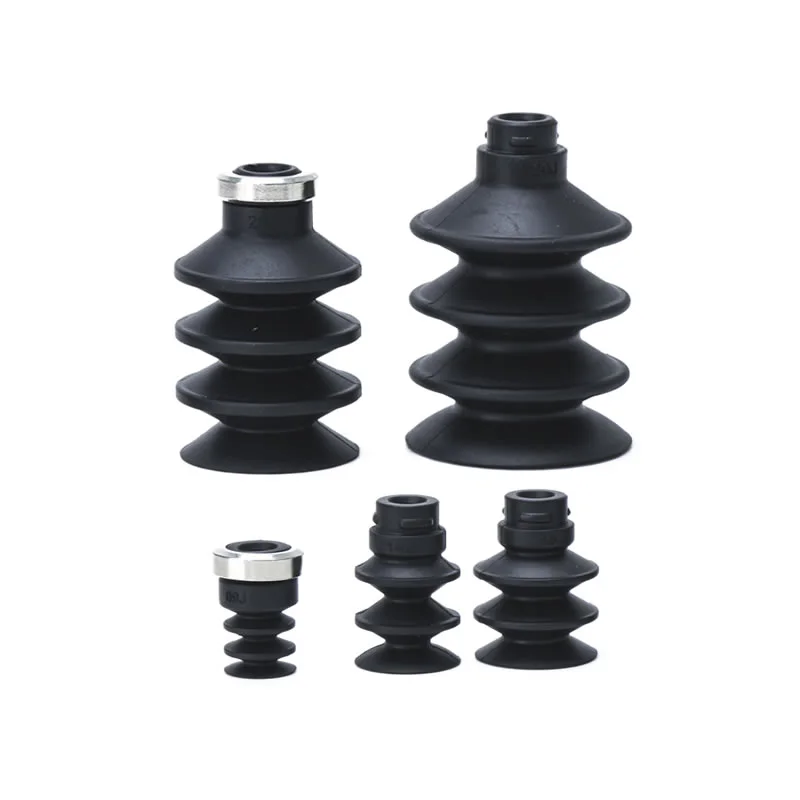

Bellow Multistage
Kasedhiya ing konfigurasi 2.5-lapisan lan 3.5-lapisan
2.5-lapisan:φ6mm, φ10mm, φ15mm (ora ana ring kunci)
3.5-lapisan:φ9mm, φ14mm, φ16mm, φ25mm, φ30mm (karo ring kunci)
Nyedhiyakake keluwesan stroke vertikal sing dhuwur, ngimbangi permukaan sing ora rata utawa miring
Ring Kunci
model 3,5-lapisan kalebu ring ngunci kanggo soyo tambah aman
Njamin adhesion sing dipercaya sajrone operasi kanthi kacepetan dhuwur utawa bola-bali
Ningkatake stabilitas kanggo senjata robot lan stasiun penanganan otomatis
Versatility
Nangani komponen cilik, casing plastik ora duwe aturan baku, lan bagean logam tliti
Bisa digabungake menyang lengen robot utawa garis otomatis kanthi papan sing winates
Ndhukung sawetara opsi instalasi, kalebu inlet vakum vertikal utawa lateral
Kompatibel karo adaptor, kurung buffer, lan aksesoris stainless steel kanggo industri khusus

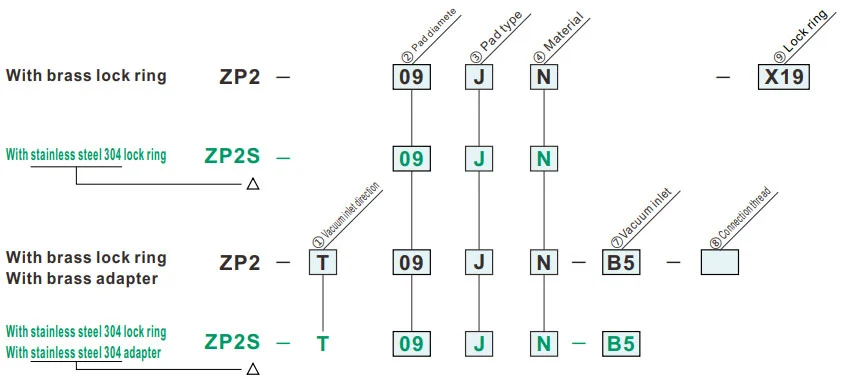

Carane Order
- Kanggo nggunakake ing ngendi ora ana papan kanggo buffer (jinis spring).
- Potongan kerja kanthi permukaan adsorpsi miring.
- Ditrapake kanggo adaptor seri ZP.
| ③Jenis pad | |
| J | Bellows (2.5/3.5-Tahap) |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.
| ⑨Lock ring | |
| Nil | Kanthi ring kunci |
| X19 | Tanpa kunci ring |
| ①Arah mlebu vakum |
⑦ ⑧
② Pad diameter (mm)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Vertikal |
|
⑦Vacuuminlet | Utas lanang | AS5 | M5 x0.8 | ● | ● | ||||
| AS6 | M6 x1.0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | M5 x0.8 | ● | — | ||||||||
| A6 | M6 x1.0 | ● | ● | |||||||||
| A8 | M8 x1.0 | — | ● | |||||||||
|
Utas wadon | B5 | M5 x0.8 | ● | ● | |||||||
| B6 | M6 x1.0 | ● | ● | |||||||||
| B8 | M8 x1.25 | — | ● | |||||||||
| B01 | Rc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | Lateral |

|
Siji-tutul fitting | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧Utas sambungan | Utas lanang | A5 | M5 x0.8 | ● | — | |||||||
| A6 | M6 x1.0 | ● | ● | |||||||||
| A8 | M8 x1.0 | — | ● | |||||||||
| Utas wadon | B5 | M5 x0.8 | ● | ● | ||||||||
| B6 | M6 x1.0 | ● | ● | |||||||||
| B8 | M8 x1.25 | — | ● | |||||||||
| Y |

|
⑦ Inlet vakum | B5 | M5 x0.8 | ● | ● | ||||||
| Barb fitting | U4 | Kanggo ø4 tabung alus | ● | ● | ||||||||
| N4 | Kanggo tabung nilon ø4 | ● | ● | |||||||||
| U6 | Kanggo ø6 tabung alus | ● | ● | |||||||||
| N6 | Kanggo ø6 nilon tubing | ● | ● | |||||||||
| ⑧Utas sambungan | Utas lanang | A5 | M5 x 0.8 | ● | — | |||||||
| A6 | M6 x 1.0 | ● | ● | |||||||||
| A8 | M8 x 1.0 | — | ● | |||||||||
| Utas wadon | B5 | M5 x 0.8 | ● | ● | ||||||||
| B6 | M6 x 1.0 | ● | ● | |||||||||
| B8 | M8 x 1.25 | — | ● | |||||||||

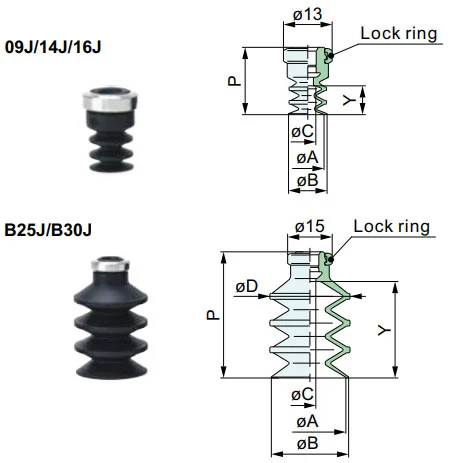

Ukuran (mm)
simbol Green punika model selaras.
J
Bellows
| Model | øA | øB | øC | øD | P | Y | Kunci ring | |||
|
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
Model kanggo referensi: ZP09JGN
Ukuran Pemasangan Adaptor
Pad sing ditrapake: 09J / 14J / 16J
Pad sing ditrapake: B25J / B30J
ZP2-T
Vertikal
Ukuran Per pad
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Ukuran Saben adaptor
| Model | A | B | C | D | Adaptasi | ||||||
|
① vakum mlebu arah |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑦ vakum mlebu |
⑦ vakum mlebu |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | M5 x 0.8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | m6x1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | M5 x 0.8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | m6x1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
Model kanggo referensi: ZP2-T14JN-AS5 Adaptor kanggo referensi: ZPT2-AS5

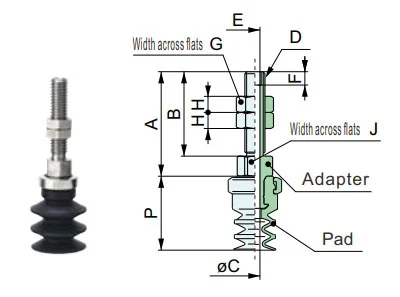

ZP2-T
Vertikal
Ukuran Per pad
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Ukuran Saben adaptor
| Model | A | B | øC | D | E | F | G | H | J | Adaptasi | ||||||
|
① vakum mlebu arah |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑦ vakum mlebu |
⑦ vakum mlebu |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | M5x0.8 | M3x0.5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | m6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | m6x1 | M3x0.5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | m8x1 | M5x0.8 | 5 | 12 | 12 | A8 | |||||||
Model kanggo referensi: ZP2-TB25JS-A6 Adaptor kanggo referensi:ZPT3-A6
ZP2-T
Vertikal
Ukuran Per pad
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Ukuran Saben adaptor
| Model | A | B | øC | D | E | Adaptasi | ||||||
|
① vakum mlebu arah |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑦ vakum mlebu |
⑦ vakum mlebu |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | M5 x0.8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | m6x1 | B6 | |||||||||
| B01 | 11 | 7 | Rc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | M5 x0.8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | m6x1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | M8 x1.25 | 12 | B8 | ||||||
| B01 | 7 | Rc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Model kanggo referensi: ZPT20BGS-B01 Adaptor kanggo referensi:ZPT3-B01

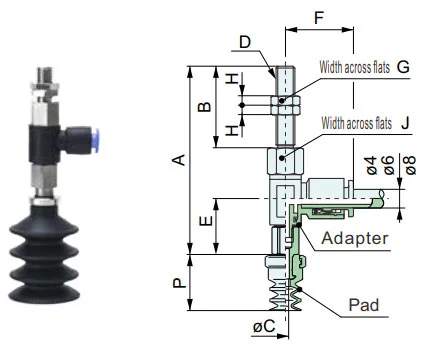

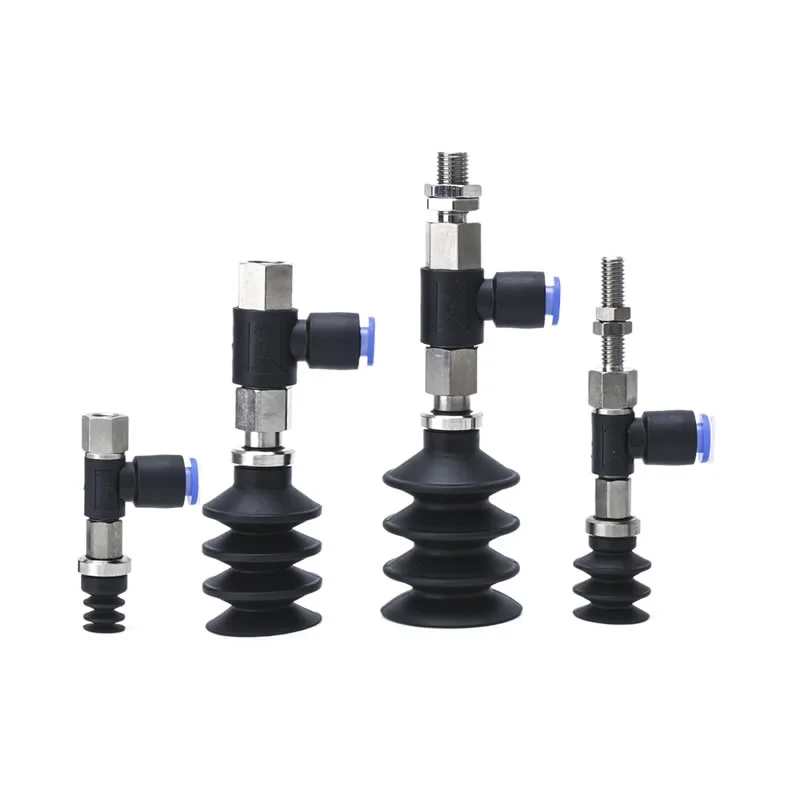

ZP2-R
Lateral
Ukuran Per pad
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Ukuran Saben adaptor
| Model | A | B | øC | D | E | F | G | H | J | Adaptor | ||||||||
|
① vakum mlebu arah |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑦ vakum mlebu |
⑧ Sambungan benang |
⑦ vakum mlebu |
⑧ Sambungan benang |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | M5x0.8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
A5 |
| A6 | 60 | 26 | m6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | m6x1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | m8x1 | 24.3 | 12 | A8 | ||||||||||||
Model kanggo referensi: ZP2-R16JN-04-A6 Adaptor kanggo referensi:ZPR2-04-A6

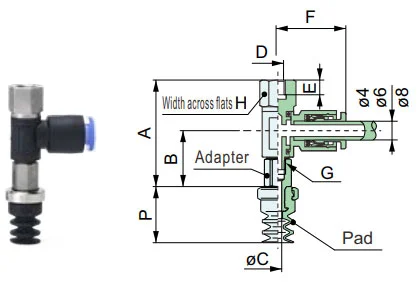

ZP2-R
Lateral
Ukuran Per pad
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Ukuran Saben adaptor
| Model | A | B | øC | D | E | F | G | H | Adaptor | ||||||||
|
① vakum mlebu arah |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑦ vakum mlebu |
⑧ Sambungan benang |
⑦ vakum mlebu |
⑧ Sambungan benang |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | M5x0.8 | 5 | 04:20.6 06:21.6 |
M5x0.8 | 8 | ZPR2 |
04 06 |
B5 |
| B6 | m6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | M5x0.8 | 5 | 04:23.3 06:24.3 08:26.2 |
M8x1.25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | m6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1.25 | 8 | B8 | ||||||||||||||
Model kanggo referensi: ZP2-RB25JGS-06-B8 Adaptor kanggo referensi: ZPR3-06-B8

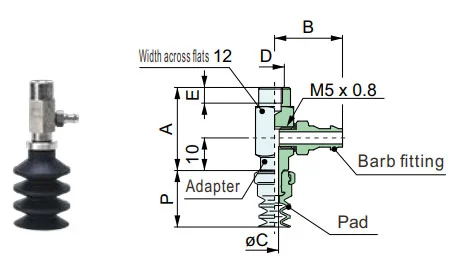

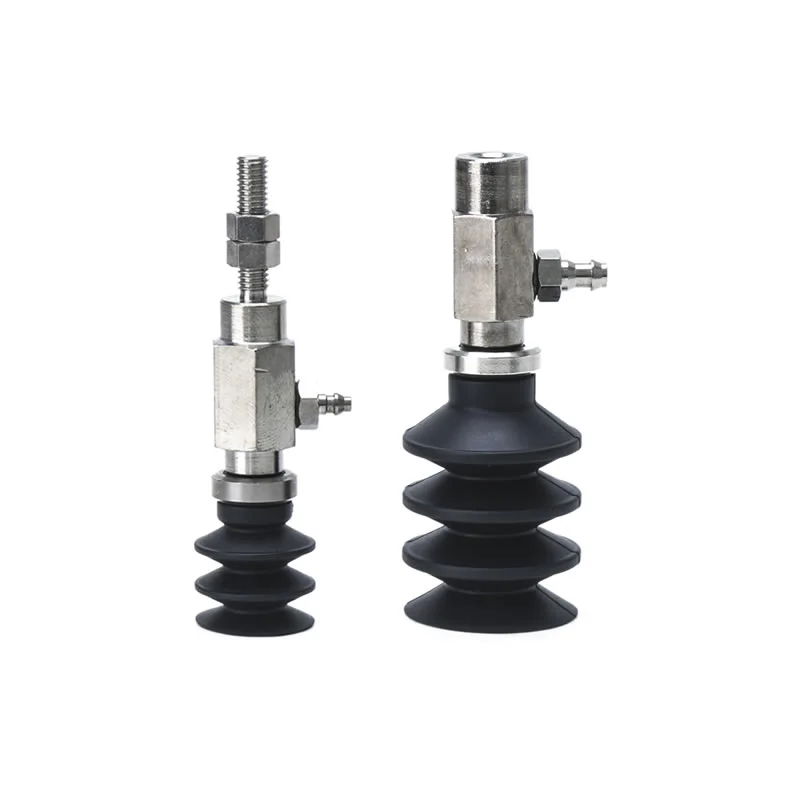

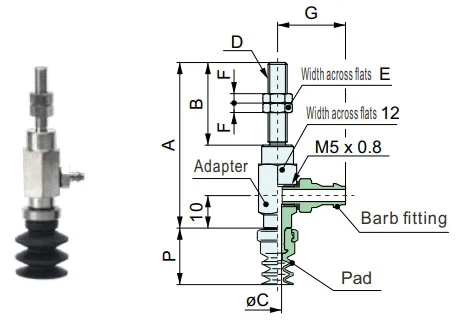

ZP2-Y
Lateral
Ukuran Per pad
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Ukuran Saben adaptor
| Model | A | B | øC | D | E | F | G | Adaptor | ||||||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑦ vakum mlebu |
⑧ Sambungan benang |
⑦ vakum mlebu |
⑧ Sambungan benang |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | M5x0.8 | 7 | 4 | N4,U4:14.5 N6, U6:16.5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | m6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | m6x1 | 8 | 3 | N4,U4:14.5 N6, U6:16.5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | m8x1 | 12 | A8 | |||||||||||
Model kanggo referensi: ZP2-Y16JGN-U4-A5 Adaptor kanggo referensi: ZPY2-U4-A5
ZP2-Y
Lateral
Ukuran Per pad
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Ukuran Saben adaptor
| Model | A | B | øC | D | E | Adaptor | ||||||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑦ vakum mlebu |
⑧ Sambungan benang |
⑦ vakum mlebu |
⑧ Sambungan benang |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4,U4:14.5 N6, U6:16.5 |
2.5 | M5x0.8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | m6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4,U4:14.5 N6, U6:16.5 |
3.5 | M5x0.8 | 5 | ZPY3 | B5 | ||||||
| B6 | m6x1 | 6 | B6 | |||||||||||
| B8 | M8x1.25 | 8 | B8 | |||||||||||
Model kanggo referensi: ZP2-Y16JGN-U4-B5 Adaptor kanggo referensi: ZPY2-U4-B5
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
Hot Tags: Bellows karo Lock Ring Vacuum Suction Cups ZP2-J, China, Produsen, Supplier, Pabrik
Kategori sing gegandhengan
Kirim Pitakonan
Info kontak
-
alamat
Desa Xiaruan Kutha Baishi Kutha Yueqing Provinsi Zhejiang China
-
Telp
-
E-mail
Kanggo pitakon babagan cangkir nyedhot vakum, generator vakum, aksesoris komponen pneumatik utawa dhaptar rega, tinggalake email sampeyan lan kita bakal sesambungan sajrone 24 jam.
