Nyedhot vakum minangka solusi inti kanggo "grasping fleksibel" ing otomatisasi industri kanthi papat kaluwihan inti: grasping sing ora ngrusak, adaptasi kanggo benda kerja multi-material / ora duwe aturan baku, perlindungan sing resik lan lingkungan, lan operasi sing fleksibel. Bisa dicocogake kanggo karakteristik industri beda workpieces (tipis / nglukis, tliti / coarse, sanitasi / standar).

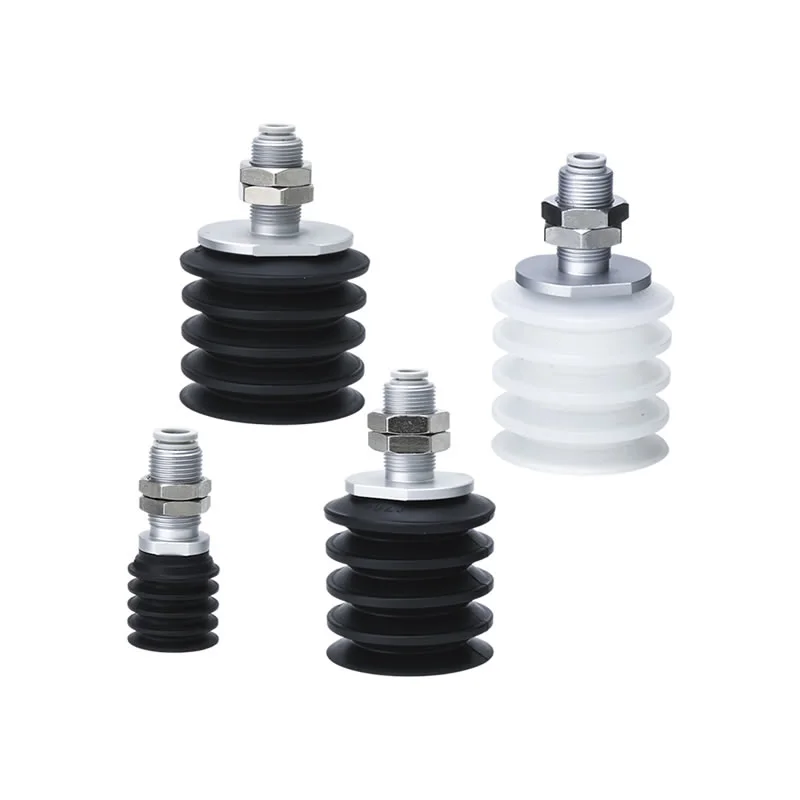

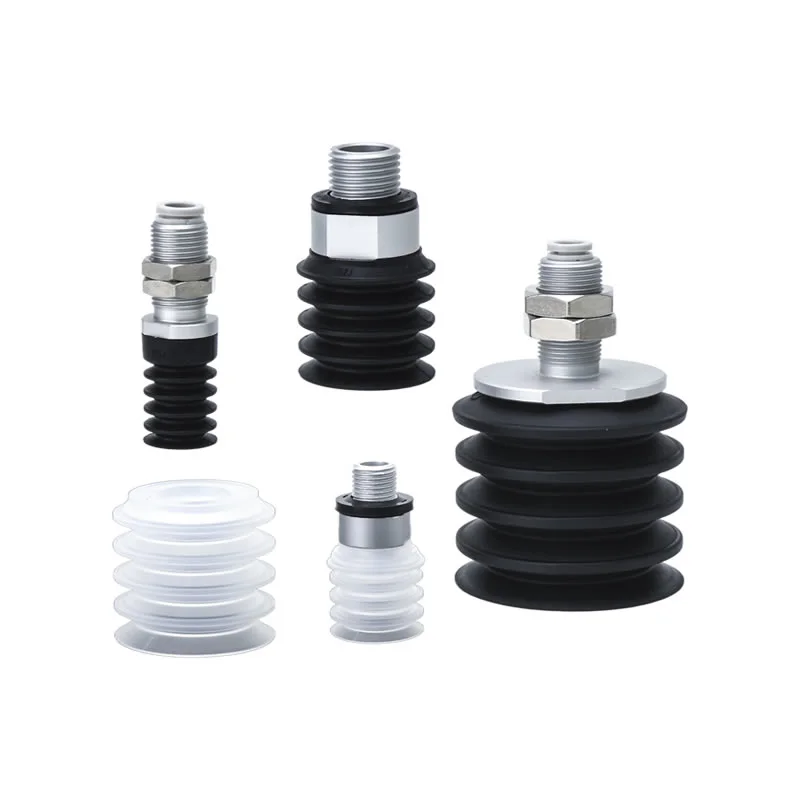

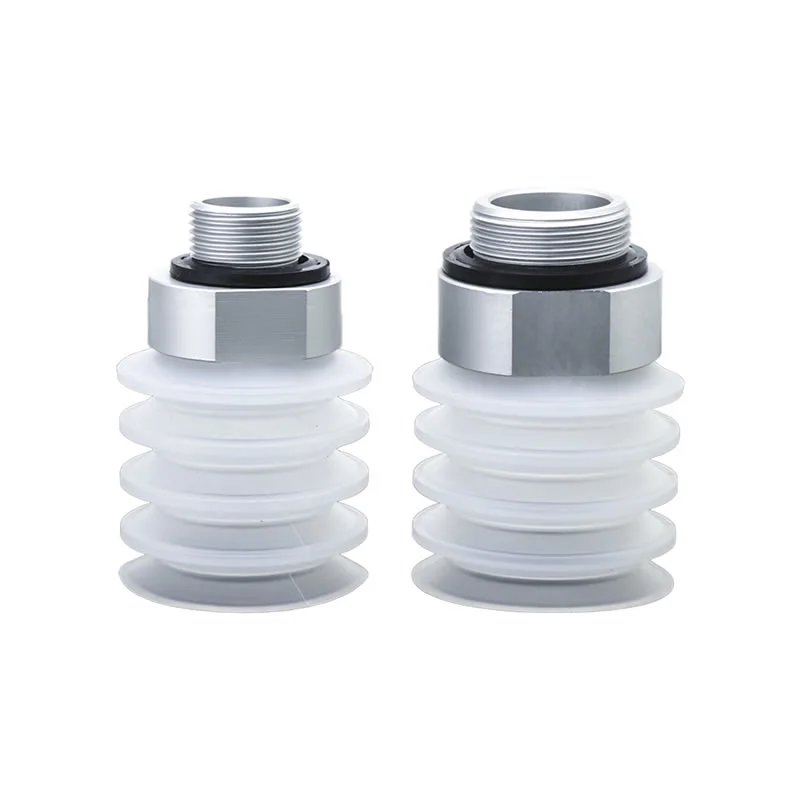

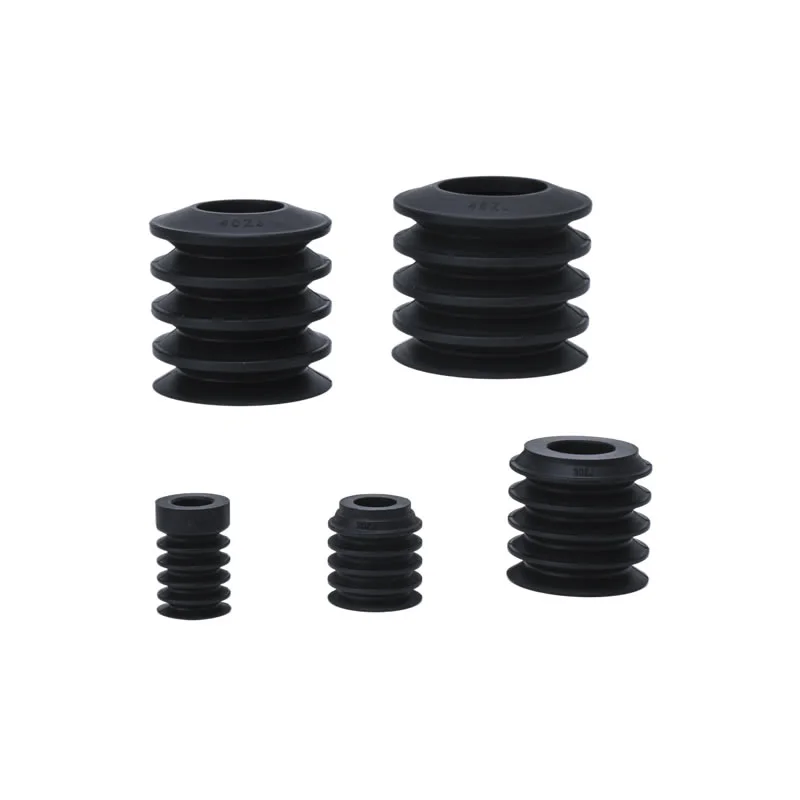

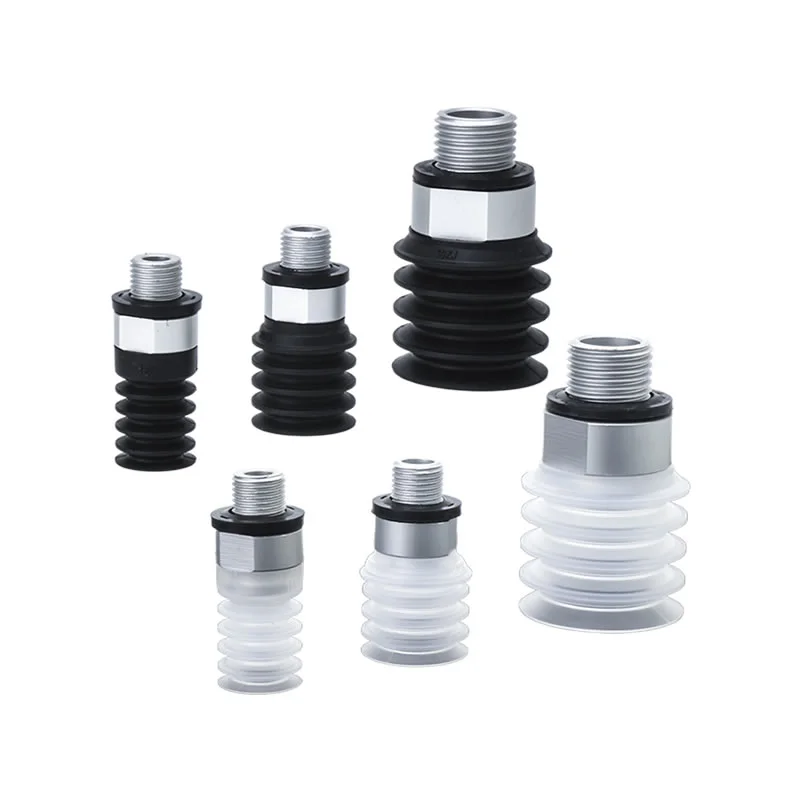

Bellows Vakum Nyedhot Cups ZP2-ZJ
Commaelec Factory's Bellows Vacuum Suction Cups ZP2-ZJ nyedhiyakake solusi kanggo aplikasi otomatisasi industri sing nggabungake efektifitas biaya kanthi kinerja sing dipercaya. Desain accordion bellows (1.5-lapisan kanggo φ2–φ6, 4.5-lapisan kanggo φ15–φ46) adaptasi kanggo permukaan sing ora rata lan miring, ngimbangi panyimpangan posisi lan njamin nyedhot sing stabil. Digawe nganggo bahan berkualitas tinggi lan teknologi vakum sing diwasa, menehi adhesi sing kuat lan ndhukung solusi sing disesuaikan kanthi pasokan stabil.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk
Bellows Vakum Nyedhot Cups ZP2-ZJ
ZP2 Series Bellows Vacuum Pad Unit
ZP2-T Series Kanthi Adaptor Bellows Vacuum Pad
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya
Kaluwihan Bellows Vacuum Suction Cups ZP2-ZJ
Dhuwur-Speed Handling
Dirancang kanggo nanggepi cepet ing sistem otomatis, njamin nyedhot stabil sajrone operasi pick-and-place siklus dhuwur.
Kemampuan adaptasi sing unggul
Struktur bellow sing fleksibel gampang cocog karo permukaan sing ora rata, mlengkung, utawa cenderung kanggo segel sing dipercaya.
Kompak / Ngirit Spasi
Ora perlu papan buffering tambahan, dadi becik kanggo peralatan kompak lan tata letak sing padhet.
Macem-macem Bahan
Kasedhiya ing NBR, silikon, lan bahan khusus sing cocog karo suhu lan lingkungan kerja sing beda.
Opsi Bebas Tandha
Bahan non-marking opsional mbantu nglindhungi permukaan sing sensitif kayata kaca utawa komponen elektronik.
Faq
Apa gaya ZJ?
Bellows Vacuum Suction Cups ZP2-ZJ nduweni struktur akordion (bellow) sing dirancang kanggo keluwesan lan stabilitas.
Kasedhiya ing desain 1,5-lapisan (φ2–φ6) lan 4,5-lapisan (φ15–φ46)
Adaptasi kanggo permukaan sing ora rata, mlengkung, utawa miring
Ngimbangi panyimpangan dhuwur lan sudut nalika ditangani
Ngilangi kabutuhan papan buffer tambahan, cocog kanggo persiyapan otomatisasi kompak
Bahan apa sing kasedhiya?
NBR: biaya-efektif lan nyandhang-tahan kanggo panggunaan umum
Silicone: cocok kanggo suhu dhuwur lan lingkungan resik
Bahan khusus: ZP2-ZJ bellows vakum cangkir nyedhot kasedhiya ing varian anti-statis utawa bahan komposit khusus sing disesuaikan karo syarat industri tartamtu.
Commaelec njamin kualitas materi sing konsisten lan ndhukung solusi sing cocog adhedhasar kahanan kerja
Apa aplikasi khas?
Sistem pick-and-place robot
Nangani workpieces ora duwe aturan baku utawa sudhut
Elektronik, perakitan bagean cilik, lan manufaktur presisi
Peralatan otomatisasi sing kompak ing ngendi papan diwatesi
Carane padha diatur?
Multiple ukuran: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Pilihan saka 1.5-lapisan utawa 4.5-lapisan bellows gumantung kabutuhan aplikasi
Kompatibel karo macem-macem soyo tambah lan sistem vakum
Ndhukung konfigurasi khusus kanggo proyek tartamtu

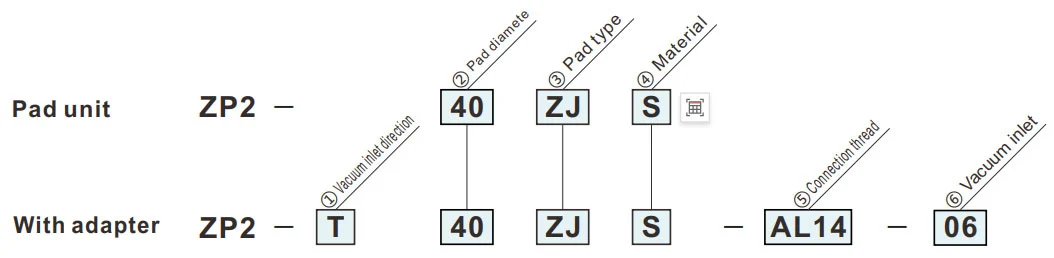

Carane Order
- Kanggo nggunakake ing ngendi ora ana papan kanggo buffer (jinis spring).
- Potongan kerja kanthi permukaan adsorpsi miring.
| ③Jenis pad | |
| ZJ | Bellows (4.5-Tahap) |
| ④ Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.
| ①Arah mlebu vakum |
⑤ ⑥
② Pad diameter (mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Vertikal |
|
⑤ Utas sambungan | Utas lanang | AL12 | M12 x1.0 | ● | ● | - | - | - |
| AL14 | M14 x1.0 | - | - | ● | ● | ● | |||||
| ⑥Vakum mlebu | Pas siji-tutul | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Utas lanang | A10 | M10 x1.0 | ● | ● | - | - | - | |||
| A16 | M16 x1.0 | - | - | ● | - | - | |||||
| A20 | M20 x1.5 | - | - | - | ● | - | |||||
| A30 | M30 x1.5 | - | - | - | - | ● | |||||
Ukuran (mm)
simbol Green punika model selaras.
ZJ
Bellows
| Model | øA | øB | øC | øD | øE | P | Y | |||
|
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Model kanggo referensi: ZP2-B15ZJS
ZP2-T
Vertikal
| Model | øF | G | H | K | L | M | N | P | Adaptor | |||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑥ vakum mlebu |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1.5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1.5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1.5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Model kanggo referensi: ZP2-TB15ZJS-A10

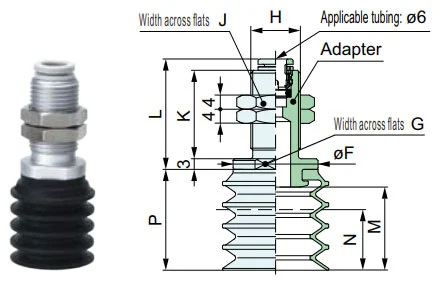

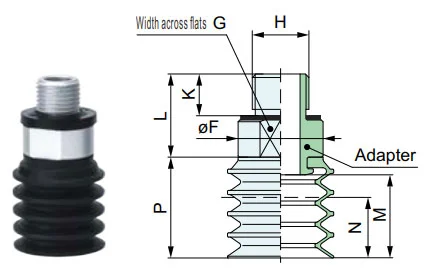

ZP2-T
Vertikal
| Model | øF | G | H | J | K | L | M | N | P | Adaptor | ||||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑤ Sambungan benang |
⑥ vakum mlebu |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Model kanggo referensi: ZP2-TB30ZJS-AL14-06
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
