Nyedhot vakum minangka solusi inti kanggo "grasping fleksibel" ing otomatisasi industri kanthi papat kaluwihan inti: grasping sing ora ngrusak, adaptasi kanggo benda kerja multi-material / ora duwe aturan baku, perlindungan sing resik lan lingkungan, lan operasi sing fleksibel. Bisa dicocogake kanggo karakteristik industri beda workpieces (tipis / nglukis, tliti / coarse, sanitasi / standar).

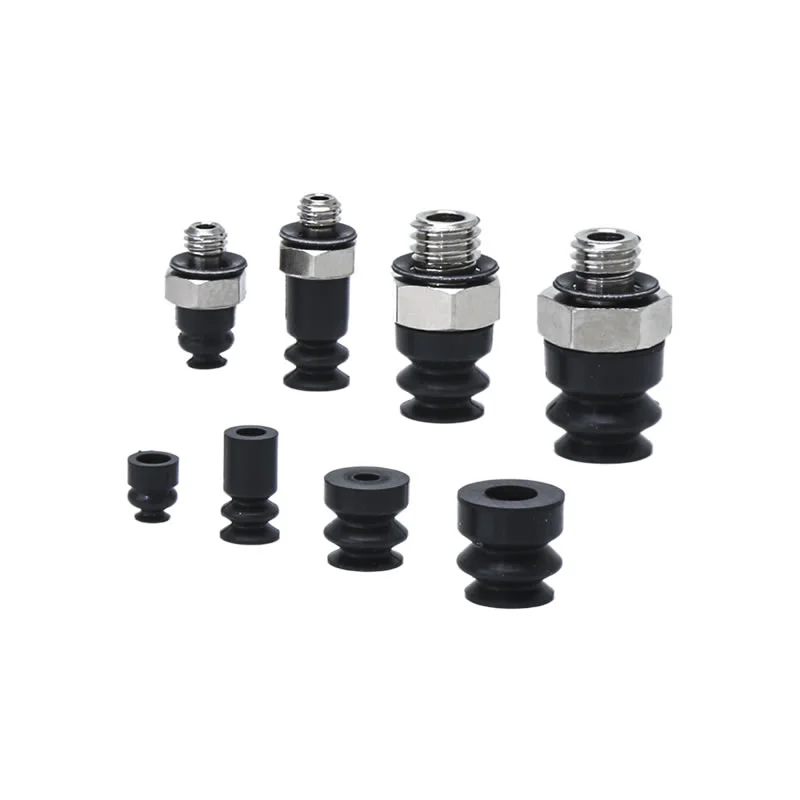

Cangkir Nyedhot Vakum Bellows Mini ZP2-ZJ
Temokake pilihan gedhe saka Mini Bellows Vacuum Suction Cups ZP2-ZJ saka China ing Zhejiang Comma Electric Co., Ltd. Unit iki nduweni desain bellow gaya akordeon: papat ukuran tartamtu (φ2mm, φ4mm, φ5mm, lan φ6mm) nggunakake struktur 1.5-bellows 1.5mm, φ2, φ2, φ2. φ30mm, φ40mm, lan φ46mm) nggunakake struktur 4,5-bellows. Kabeh cangkir nyedhot ing seri iki diprodhuksi nggunakake bahan karet lan silikon kualitas dhuwur, karo pilihan materi khusus-kayata varian anti-statis-uga kasedhiya.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk
Cangkir Nyedhot Vakum Bellows Mini ZP2-ZJ
ZP2 Series Bellows Vacuum Pad Unit
ZP2-T Series Kanthi Adaptor Bellows Vacuum Pad
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya
Commaelec minangka produsen terkemuka, Mini Bellows Vacuum Suction Cups ZP2-ZJ minangka solusi sing cocog kanggo penanganan sing tepat lan stabil ing lingkungan industri sing kompak lan efisien.
Apa fitur utama bantalan ZP2-ZJ?
Struktur Bellow
Desain gaya akordeon kanthi konfigurasi 1,5 lapisan (φ2–φ6) lan 4,5 lapisan (φ15–φ46)
Pleats fleksibel adaptasi karo permukaan benda kerja sing ora rata, mlengkung, utawa miring
Kompensasi sing dibangun kanggo panyimpangan dhuwur lan sudut, nyuda kesalahan posisi
Ngilangi kabutuhan papan buffer ekstra, cocog kanggo tata letak peralatan sing kompak
Pilihan Material
NBR:biaya-efektif lan nyandhang-tahan kanggo aplikasi umum
silikon:cocok kanggo suhu dhuwur lan lingkungan resik
Bahan khusus (contone, anti-statis) kanggo industri elektronik lan sensitif
Koma njamin kualitas materi sing stabil lan kinerja sing konsisten ing sakumpulan
Kinerja Dhuwur
Nyedhot sing kuwat lan stabil sanajan ing permukaan sing ora teratur utawa miring
Nyuda risiko detasemen dibandhingake cangkir flat konvensional
Teknologi panyegelan vakum diwasa lan teknologi tahan tekanan kanggo operasi sing dipercaya
Didhukung dening China Mini Bellows Vacuum Suction Cups ZP2-ZJ Produsen keuntungan:efisiensi biaya, macem-macem model, lan rantai pasokan sing stabil
Carane Milih Tengen Mini Bellows Vacuum Suction Cups ZP2-ZJ
Milih Cangkir Nyedhot Vakum Mini Bellows ZP2-ZJ sing bener gumantung saka kahanan kerja sampeyan. Fokus ing faktor praktis ing ngisor iki:
1. Workpiece Wangun & lumahing
Permukaan sing ora rata / mlengkung → pilih luwih akeh lapisan bellows (4.5-lapisan) kanggo keluwesan sing luwih apik
Bagian cilik, rada ora rata → 1,5-lapisan cukup lan luwih stabil
Struktur Bellows mbantu ngimbangi amba lan beda dhuwur nalika gripping
2. Workpiece Ukuran & Bobot
Bagean cilik/entheng → φ2–φ6
Bagean sing luwih gedhe utawa luwih abot → φ15–φ46
Dhiameter sing luwih gedhe nyedhiyakake kekuwatan nyedhot sing luwih kuat lan stabilitas sing luwih apik
3. Lingkungan Kerja
Kondisi normal → NBR (biaya-efektif)
Suhu dhuwur / lingkungan resik → silikon
Komponen elektronik / sensitif → bahan anti-statis
Koma ndhukung kustomisasi materi kanggo cocog karo kabutuhan industri tartamtu
4. Peralatan Space & Layout
Sistem otomatisasi kompak → ZP2-ZJ becik amarga ora mbutuhake papan buffer ekstra
Priksa manawa dhuwur cangkir lan stroke cocog karo desain mesin sampeyan
Priksa kompatibilitas karo soyo tambah ana lan sistem vakum
5. Nangani Kacepetan & Akurasi
Pick-and-place kanthi kacepetan dhuwur → cangkir cilik kanthi respon cepet
Posisi presisi dibutuhake → pilih lapisan bellow sing cocog kanggo nyuda misalignment
6. Syarat stabilitas
Yen benda kerja diiringake utawa posisi ora konsisten, prioritasake:
Bellow multi-lapisan
Area kontak luwih gedhe
Iki nambah sealing lan nyuda kegagalan nyedhot
Tip Pilihan Praktis
Yen sampeyan ora yakin, miwiti karo:
Ukuran medium (contone, φ15–φ30)
Bahan silikon utawa NBR
1.5-lapisan kanggo panggunaan umum / 4.5-lapisan kanggo permukaan kompleks
Banjur ngoptimalake adhedhasar kinerja tes nyata.

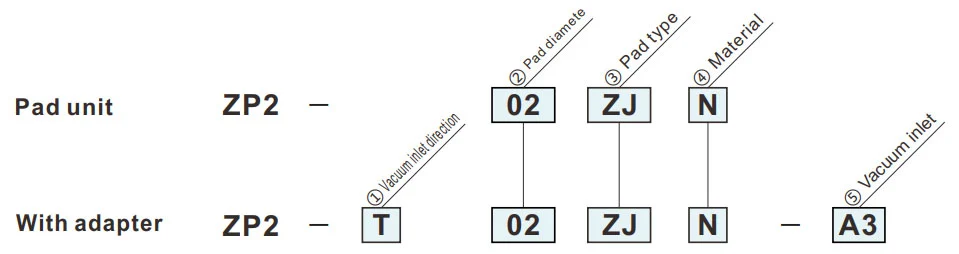

Carane Order
- Kanggo nggunakake ing ngendi ora ana papan kanggo buffer (jinis spring).
- Potongan kerja kanthi permukaan adsorpsi miring.
| ①Arah mlebu vakum | |
| T | Vertikal |
| ③Jenis pad | |
| ZJ | Bellows |
|
⑤ Inlet vakum
② Pad diameter (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0.5 (lanang) | ● | ● | — | — |
| A5 | M5x0.8 (lanang) | — | — | ● | ● |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.

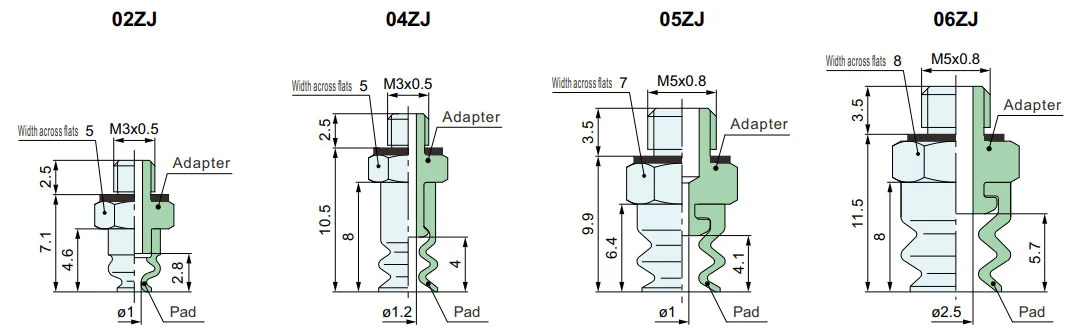

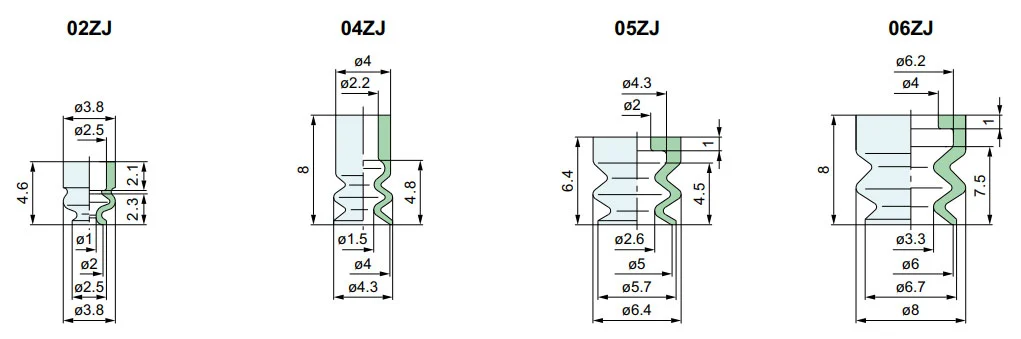

Ukuran (mm)
simbol Green punika model selaras.
ZJ
Bellows
| Model | |||
|
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Model kanggo referensi: ZP2-02ZJS
ZP2-T
Vertikal
| Model | Adaptor | |||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑤ vakum mlebu |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Model kanggo referensi: ZP2-T04ZJGS-A3
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
