Bellows tanpa Kunci Ring Vakum Nyedhot Cups ZP2-J
Commaelec dadi produsen Bellows Without Lock Ring Vacuum Suction Cups ZP2-J, nawakake pilihan 2.5- lan 3.5-lapisan (φ6–φ30mm) kanggo kompak, nangani workpieces cilik utawa condhong. Bahan karet, silikon, lan anti-statis sing berkualitas tinggi njamin nyedhot sing stabil. Instalasi fleksibel ndhukung entri vakum vertikal / lateral lan integrasi karo adaptor utawa lengen robot.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk

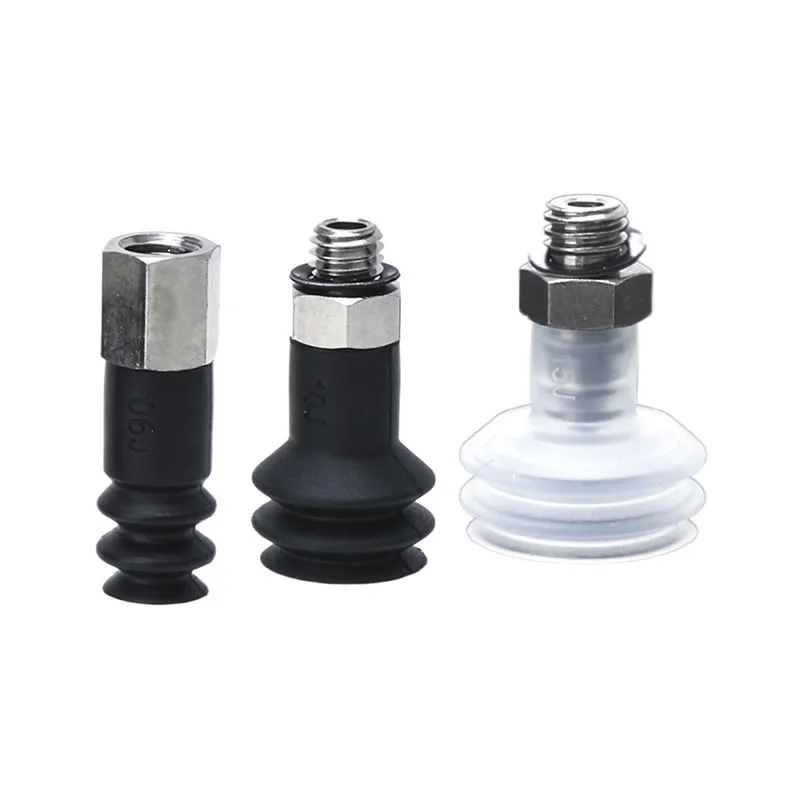

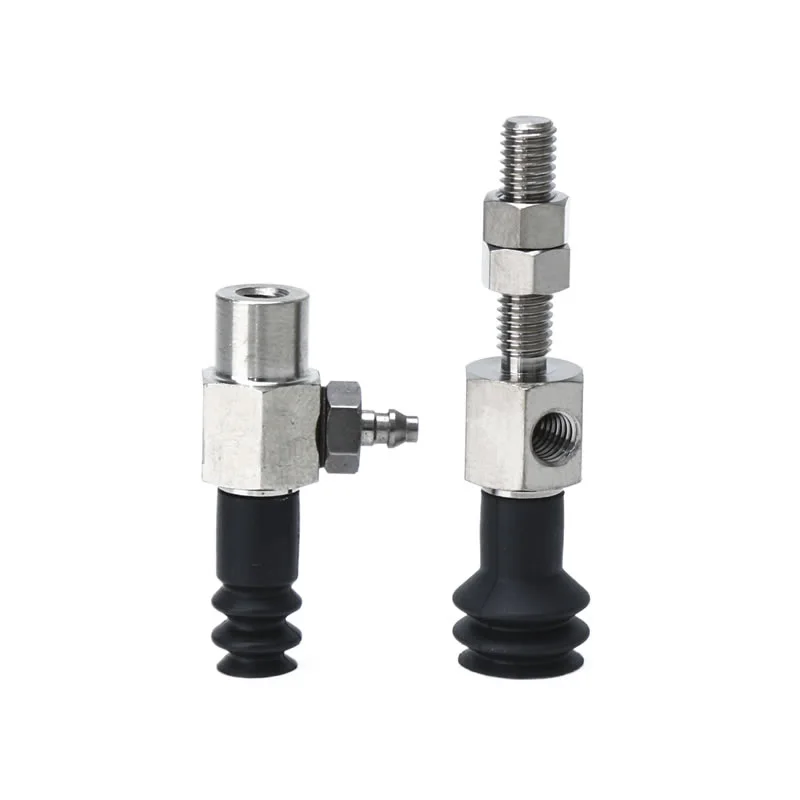

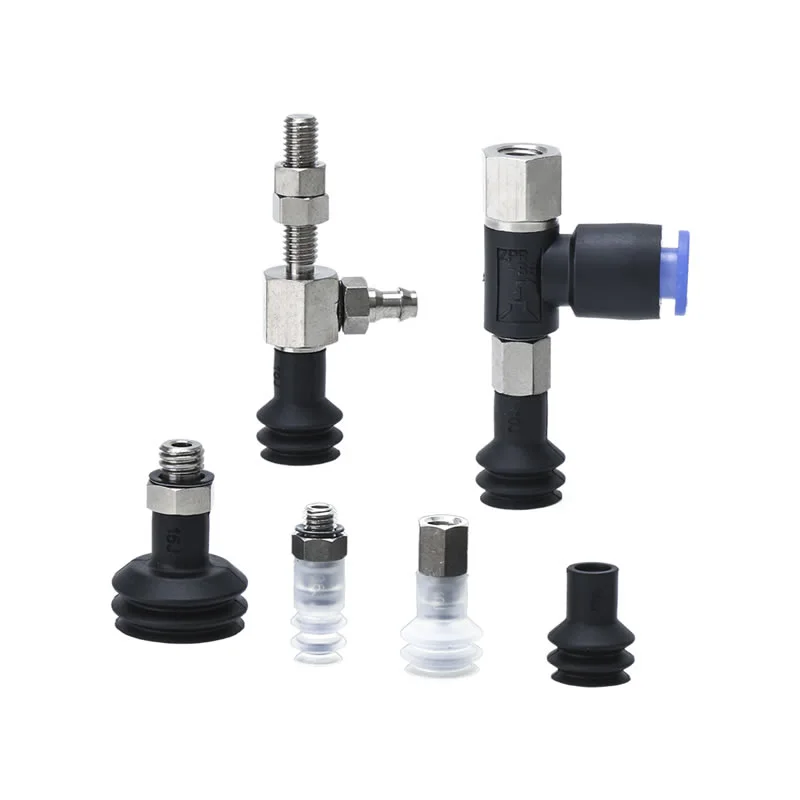

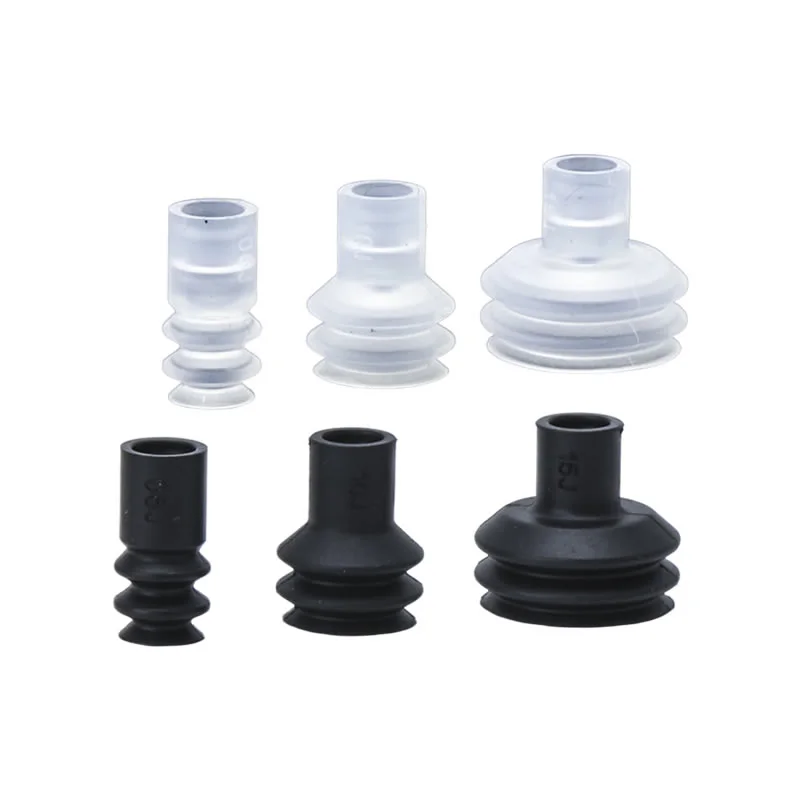

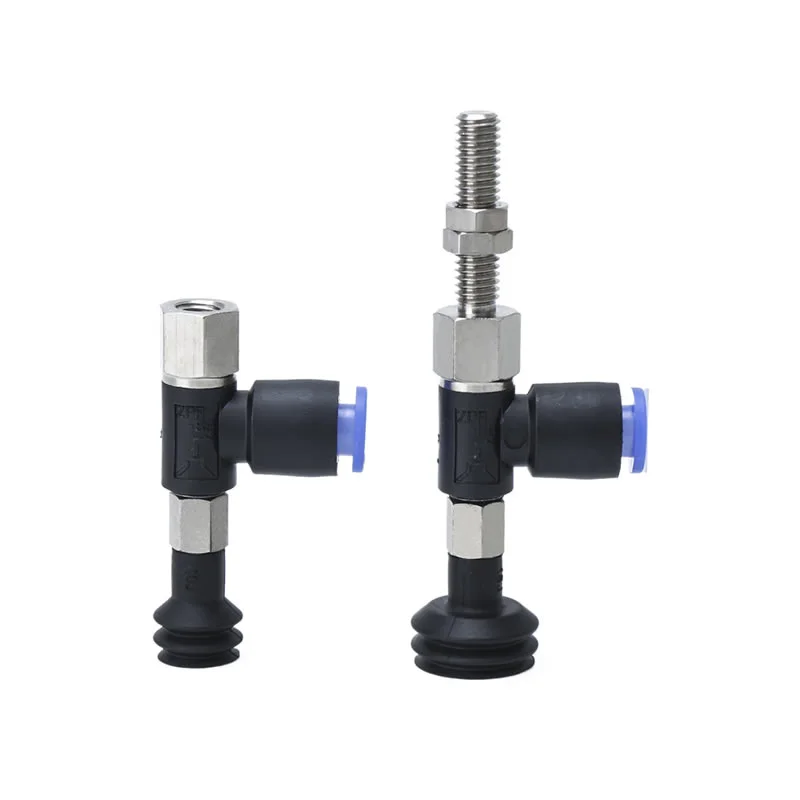

Bellows tanpa Kunci Ring Vakum Nyedhot Cups ZP2-J
ZP2 Series Bellows Pad Unit
ZP2-T Series Kanthi Adaptor Bellows Vacuum Pads
Seri ZP2-R Kanthi Adaptor Bellows Vacuum Pads
Seri ZP2-Y Kanthi Adaptor Bellows Vacuum Pads
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya
Bellows Without Lock Ring Vacuum Suction Cups ZP2-J dirancang kanggo aplikasi otomatisasi sing kompak, tepat, lan bisa adaptasi. Padha becik kanggo komponen cilik, bagean ora duwe aturan baku, lan jalur produksi karo papan winates.
Fitur Utama saka ZP2-J Bellows Cups Tanpa Ring Kunci
Fleksibilitas Dhuwur
Desain akordion multi-tataran (2,5-lapisan utawa 3,5-lapisan) ngidini panyerepan stroke vertikal, ngimbangi beda dhuwur lan misalignments cilik.
Njamin grip stabil ing permukaan sing ora rata utawa miring.
Ndhukung workpieces alus utawa ora duwe aturan baku tanpa nyebabake karusakan.
Ora Perlu Ring Kunci
Model 2.5-lapisan ora mbutuhake ring kunci, nyederhanakake instalasi lan nyuda wektu perakitan.
Kasedhiya ing diameteripun φ6mm, φ10mm, lan φ15mm kanggo cocog karo syarat nyedhot beda.
Njogo adhesion dipercaya sanajan ora ana hardware ngunci.
Tipe Pemasangan
Dirancang kanggo integrasi langsung utawa modular menyang senjata robot lan stasiun otomatis.
Struktur kompak pas karo spasi sing ketat ing jalur produksi.
Ndhukung penanganan materi sing efisien ing elektronik, cetakan injeksi, lan industri pengerjaan logam cilik.
Macem-macem Bahan
Bellows Without Lock Ring Vacuum Suction Cups ZP2-J diprodhuksi nggunakake silikon, karet, utawa polyurethane (PU) sing berkualitas tinggi, nawakake kombinasi tahan abrasi lan keluwesan sing luar biasa.
Kompatibel karo kamar resik utawa lingkungan anti-statis kanggo manufaktur elektronik.
Njamin kekiatan jangka panjang ing siklus sing kerep, njaga kinerja vakum sing konsisten.
Apa prabédan antarane ZP2-J lan ZP2-ZJ?
ZP2-J
Tipe:Multi-bellows Bellows Tanpa Kunci Ring Vakum Nyedhot Cups ZP2-J
Kunci Ring:Opsional; Model 2.5-lapisan ora mbutuhake ring kunci
ukuran:2,5-lapisan (φ6mm, φ10mm, φ15mm), 3,5-lapisan (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Aplikasi:Bisa uga ing lumahing condhong utawa papan buffer winates; becik kanggo elektronik cilik, bagean injeksi-nyetak, lan komponen logam kompak
Fleksibilitas:Penyerapan stroke vertikal sing dhuwur amarga desain akordeon
Pemasangan:Integrasi sing kompak lan gampang menyang senjata robot lan stasiun otomatis
ZP2-ZJ
Tipe:Tuwung vakum bellow tahap siji utawa kaping pindho kanthi cincin kunci
Kunci Ring:Dibutuhake kanggo dipasang kanthi aman
ukuran:Biasane diametere luwih gedhe tinimbang ZP2-J; dirancang kanggo workpieces luwih abot utawa luwih gedhe
Aplikasi:Cocog kanggo obyek sing rada gedhe, luwih abot, utawa luwih kaku; umum digunakake ing automation industri ngendi stabilitas lan lampiran aman kritis
Fleksibilitas:panyerepan stroke moderat; fokus ing nyekeli dipercaya tinimbang ganti rugi vertikal nemen
Pemasangan:Mbutuhake ring kunci kanggo lampiran aman, kompatibel karo hardware soyo tambah standar

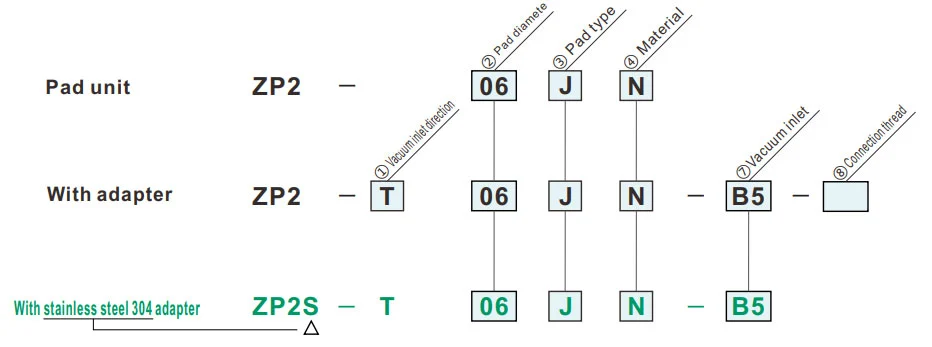

Carane Order
- Kanggo nggunakake ing ngendi ora ana papan kanggo buffer (jinis spring).
- Potongan kerja kanthi permukaan adsorpsi miring.
- Ditrapake kanggo adaptor seri ZP.
| ①Arah mlebu vakum | ⑦ Inlet vakum | ⑧Utas sambungan | ||
| T | Vertikal |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Lateral |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Diameter pad (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Jenis pad | |
| J | Bellows (2.5-Tahap) |
| ⑦ Inlet vakum | |||
| Utas lanang | A5 | M5 x0.8 | |
| A6 | M6 x1.0 | ||
| Utas wadon | B4 | M4 x0.7 | |
| B5 | M5 x0.8 | ||
| Barb fitting | U4 | Kanggo ø4 tabung alus | M-5AU-4 |
| N4 | Kanggo tabung nilon ø4 | M-5AN-4 | |
| U6 | Kanggo ø6 tabung alus | M-5AU-6 | |
| N6 | Kanggo ø6 nilon tubing | M-5AN-6 | |
| Siji-tutul fitting | 04 | ø4 | |
| 06 | ø6 | ||
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol reen punika model selaras.
| ⑧Utas sambungan | ||
| Utas lanang | A5 | M5 x0.8 |
| A6 | M6 x1.0 | |
| Utas wadon | B4 | M4 x0.7 |
| B5 | M5 x0.8 | |
Ukuran (mm)
simbol Green punika model selaras.
J
Bellows
| Model | øA | øB | øC | |||
|
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Model kanggo referensi: ZP2-06JN
Ukuran Pemasangan Adaptor
ZP2-T
Vertikal
A5, A6
| Model | A | B | C | D | Adaptasi | |||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑦ vakum mlebu |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0.8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Model kanggo referensi: ZP2-TB10JGN-A5
ZP2-T
Vertikal
B4, B5
| Model | A | B | Adaptasi | |||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑦ vakum mlebu |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0.8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Model kanggo referensi: ZP2-TB15JN-B5

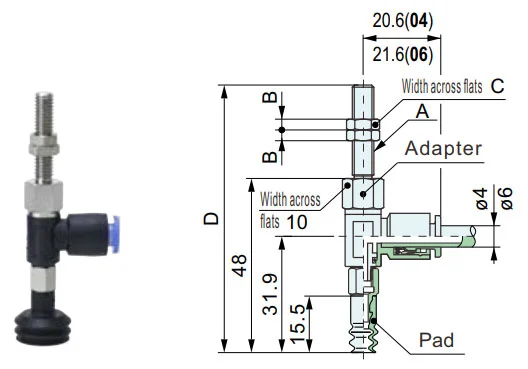

ZP2-R
Lateral
A5, A6
| Model | A | B | C | D | Adaptasi | ||||||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑦ vakum mlebu |
⑧ Sambungan benang |
⑦ vakum mlebu |
⑧ Sambungan benang |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0.8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Model kanggo referensi: ZP2-R06JGN-04-A5 Adaptor kanggo referensi: ZPR1-04-A5

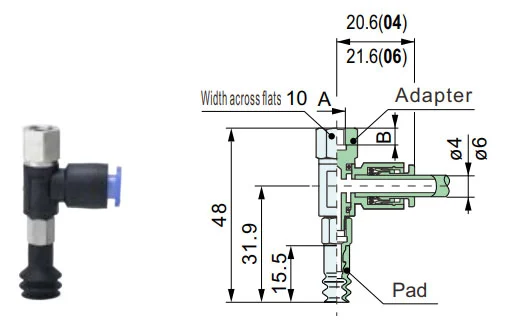

ZP2-R
Lateral
B4, B5
| Model | A | B | Adaptasi | ||||||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑦ vakum mlebu |
⑧ Sambungan benang |
⑦ vakum mlebu |
⑧ Sambungan benang |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0.7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Model kanggo referensi: ZP2-RB10JN-06-B5 Adaptor kanggo referensi: ZPR1-06-B5
ZP2-Y
Lateral
A5, A6
| Model | A | B | C | D | Adaptasi | ||||||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑦ vakum mlebu |
⑧ Sambungan benang |
⑦ vakum mlebu |
⑧ Sambungan benang |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0.8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Model kanggo referensi: ZP2-YB15JGN-U4-A6 Adaptor kanggo referensi: ZPY1-U4-A6
ZP2-Y
Lateral
B4, B5
| Model | A | B | Adaptasi | ||||||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑦ vakum mlebu |
⑧ Sambungan benang |
⑦ vakum mlebu |
⑧ Sambungan benang |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0.7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Model kanggo referensi: ZP2-Y06JS-N4-B4 Adaptor kanggo referensi: ZPY1-N4-B4
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
Hot Tags: Cangkir Nyedhot Vakum ZP2-J, Bellow tanpa Cincin Kunci, Produsen Cangkir Vakum Industri
