Nyedhot vakum minangka solusi inti kanggo "grasping fleksibel" ing otomatisasi industri kanthi papat kaluwihan inti: grasping sing ora ngrusak, adaptasi kanggo benda kerja multi-material / ora duwe aturan baku, perlindungan sing resik lan lingkungan, lan operasi sing fleksibel. Bisa dicocogake kanggo karakteristik industri beda workpieces (tipis / nglukis, tliti / coarse, sanitasi / standar).

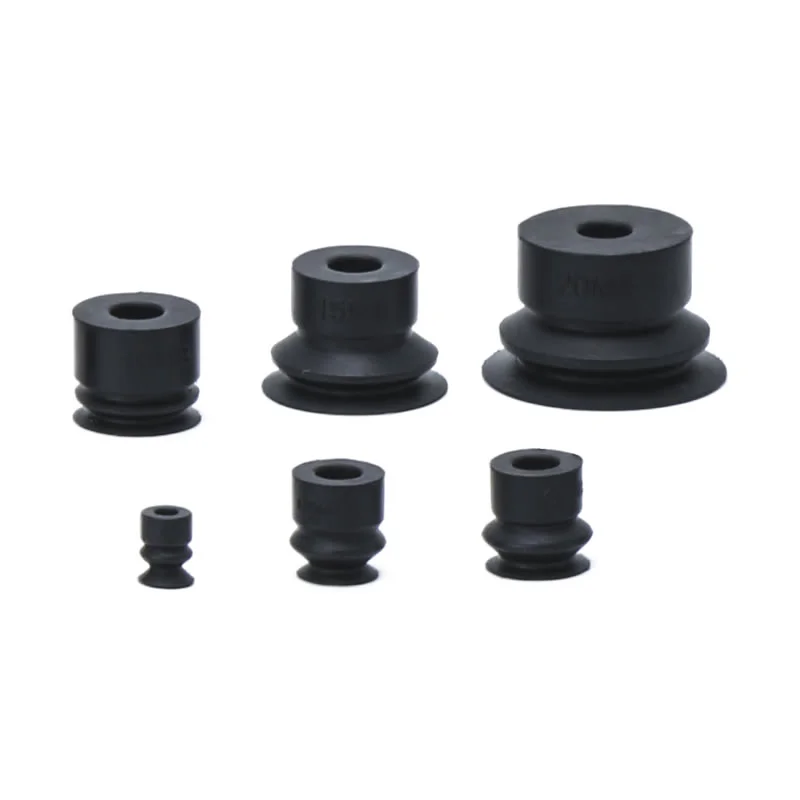

Bellows Vakum Nyedhot Cups ZP2-MB
Minangka produsen terkemuka ing China, pabrik kita nawakake Bellows Vacuum Suction Cups ZP2-MB (diameter ø4–20 mm) sing dirancang khusus kanggo benda kerja miring utawa bunder. Kita nyedhiyakake solusi kanthi struktur bergelombang (gaya akordion) sing unik sing ngidini fungsi bantalan sing dibangun tanpa mbutuhake papan tambahan. Kita njaga stok siap ing bahan NBR, silikon, lan anti-statis, lan nawakake pilihan antarmuka Utas M3/M5.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk

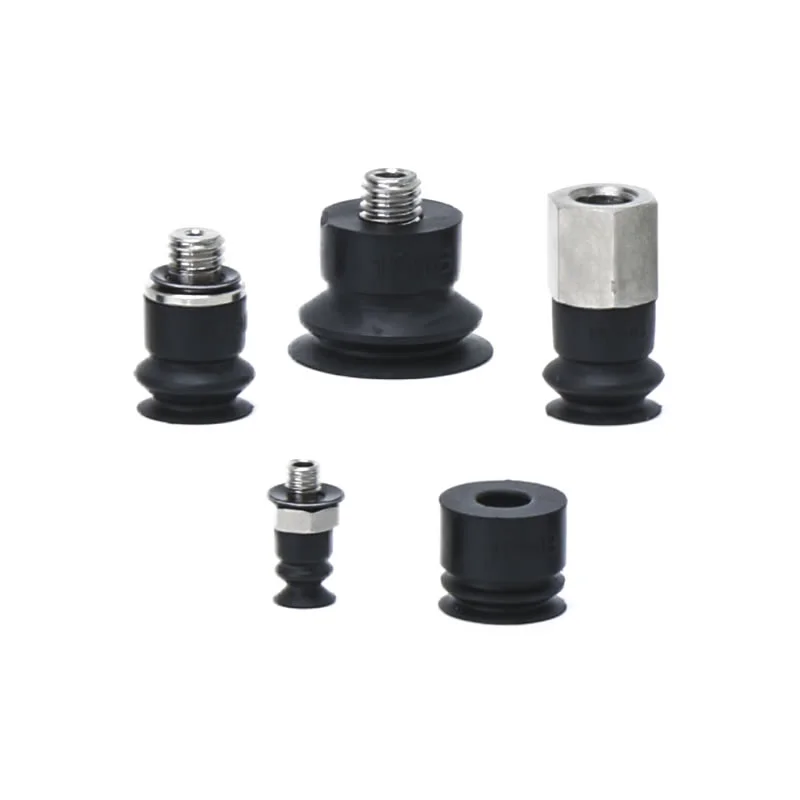

Bellows Vakum Nyedhot Cups ZP2-MB
ZP2 Series Bellows Vacuum Pad Unit
ZP2-T Series Kanthi Adaptor Bellows Vacuum Pad
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya
Zhejiang Comma Electric Co., Ltd. kanthi profesional ngasilake Bellows Vacuum Suction Cups ZP2-MB berkualitas tinggi. Pabrik kita uga nyedhiyakake layanan khusus lan conto gratis kanggo sampeyan. Iki minangka komponen nyedhot fleksibel miniatur ing sistem otomatisasi pneumatik, sing dirancang khusus kanggo permukaan sing ora teratur, bunder, utawa miring.
Teknologi Inti
Kompatibilitas dhuwur karo lumahing ora duwe aturan baku:Nampilake struktur bellows gaya akordion, Bellows Vacuum Suction Cups ZP2-MB otomatis adaptasi lan tightly cocog kanggo lumahing workpiece bunder, condhong, utawa ora duwe aturan baku, mesthekake proses gripping aman lan stabil.
Desain bantalan terpadu:Struktur pleated nyedhiyakake elastisitas fisik sing ana, kanthi efektif nyerep impact kontak tanpa perlu tambahan buffer dipasang spring-munggah ngirit ruang instalasi.
Aplikasi Miniaturisasi Presisi:Dirancang khusus kanggo komponen cilik sing presisi; dadi solusi inti kanggo nangani bagean mikro ing manufaktur elektronik, perakitan presisi, lan sistem otomatisasi kompak.
Aplikasi Multi-Industri:Digunakna kanggo nyekel komponen elektronik bunder miniatur, bagean logam sing ora duwe aturan baku, lan fitting plastik sing cenderung; nggabungake kanthi lancar menyang sistem robot skala cilik lan peralatan kemasan presisi.
Adaptasi ruang kompak:Ora ana papan instalasi buffer tambahan (jinis spring). Struktur terintegrasi dirancang kanggo peralatan otomatisasi ruang utawa tip lengen robot, sing ngidini integrasi lancar menyang macem-macem jalur produksi kompak.
Spesifikasi Utama:Pilihan diameteripun: Seri sandblasted saka Bellows Vacuum Suction Cups ZP2-MB kasedhiya ing sawetara diameteripun standar, kalebu φ4mm, φ6mm, φ8mm, φ10mm, φ15mm, lan φ20mm.
Pilihan Material:Macem-macem bahan kasedhiya kanggo nyukupi syarat operasional sing beda-beda, kalebu karet nitril (NBR, kanthi 'N' ing sebutan model), karet silikon (ditandani 'S'), karet poliuretan, uga bahan khusus kaya karet nitril konduktif lan karet silikon konduktif (ditandhani 'GS'). Bahan kasebut dirancang kanggo nyukupi sifat anti-statis lan tahan kanggo lingkungan kimia tartamtu.

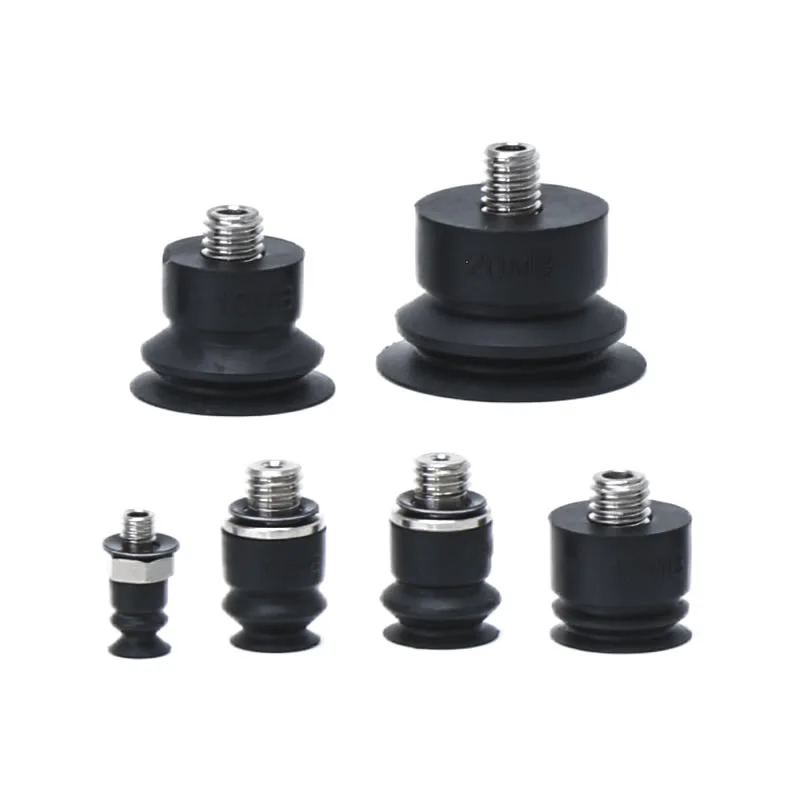

Pilihan sambungan:Multiple sambungan Utas kasedhiya, kalebu A3 kanggo M3 × 0,5 Utas njaba (kompatibel karo φ4mm cangkir nyedhot) lan A5 / H5 kanggo M5 × 0,8 Utas external (kompatibel karo φ6mm, φ8mm lan cangkir nyedhot luwih gedhe). Sawetara model uga ndhukung sambungan benang internal B5, nggampangake integrasi lancar karo pipa vakum lan aksesoris lengen robot.

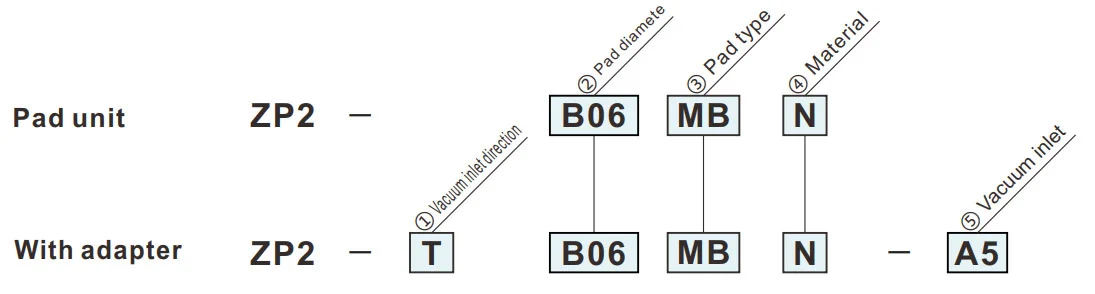

Carane Order
- Kanggo nggunakake ing ngendi ora ana papan kanggo buffer (jinis spring).
- Potongan kerja kanthi permukaan adsorpsi miring.
| ①Arah mlebu vakum | |
| T | Vertikal |
| ③Jenis pad | |
| MB | Bellows |
|
⑤ Inlet vakum
② Pad diameter (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0.5 (lanang) | ● | — | — | — | — | — |
| H5 | M5x0.8 (lanang) | — | ● | ● | ● | ● | ● |

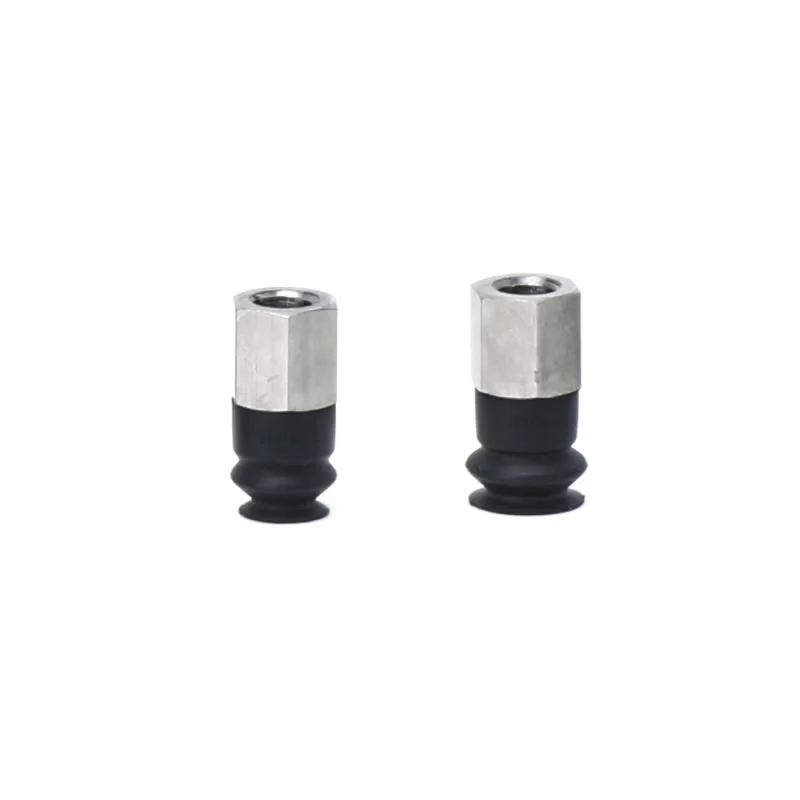

| B5 | M5x0.8 (Wanita) | — | ● | ● | — | — | — |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.
Ukuran (mm)
simbol Green punika model selaras.
MB
Bellows
B04
| Model | |||
|
② Pad dia. |
③ Pad jinis |
④ Pad Materi |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Model kanggo referensi: ZP2-B04MBS
Ukuran Pemasangan Adaptor
MB
Bellows
B06,B08
| Model | øA | øB | øC | øD | |||
|
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Model kanggo referensi: ZP2-B06MBN
Ukuran Pemasangan Adaptor
MB
Bellows
B10, B15, B20
| Model | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Model kanggo referensi: ZP2-B10MBN
Ukuran Pemasangan Adaptor
Pad sing ditrapake: B10MB B15MB
Pad sing ditrapake: B20MB
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
