Nyedhot vakum minangka solusi inti kanggo "grasping fleksibel" ing otomatisasi industri kanthi papat kaluwihan inti: grasping sing ora ngrusak, adaptasi kanggo benda kerja multi-material / ora duwe aturan baku, perlindungan sing resik lan lingkungan, lan operasi sing fleksibel. Bisa dicocogake kanggo karakteristik industri beda workpieces (tipis / nglukis, tliti / coarse, sanitasi / standar).

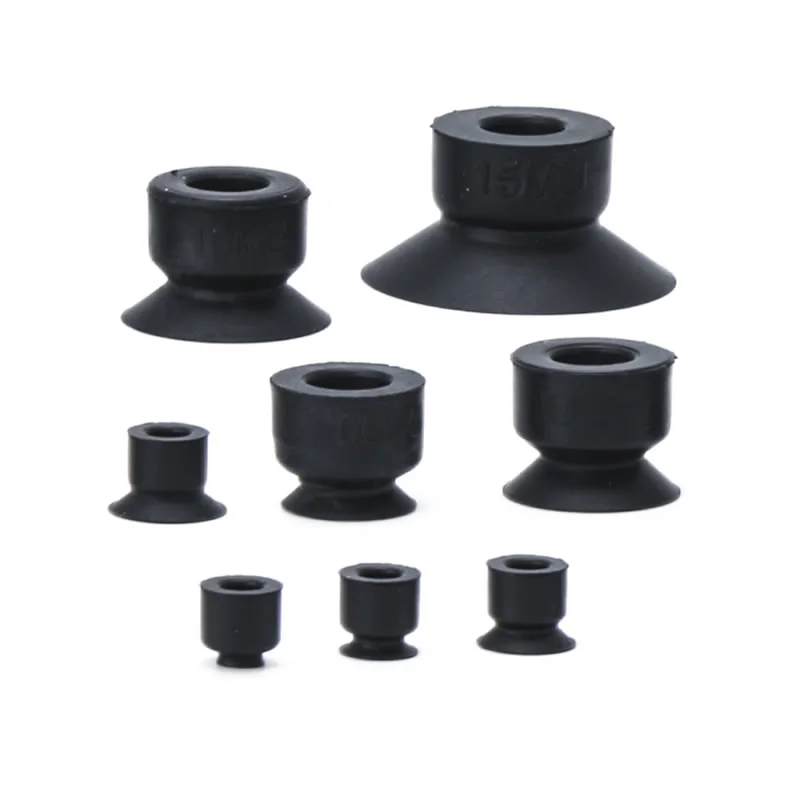

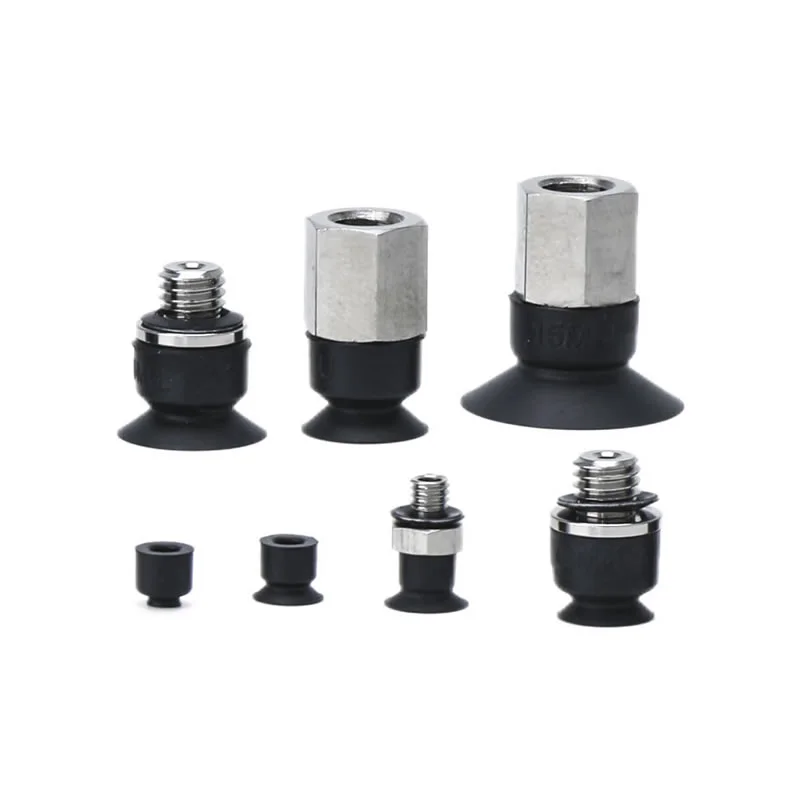

Cangkir Nyedhot Vakum tipe cendhak ZP2-MU
Minangka pabrikan China sing misuwur, pabrik kita nawakake Cangkir Nyedhot Vakum Tipe Pendek ZP2-MU (ø2-15mm). Nampilake profil sing kurang kanggo spasi sing nyenyet lan silikon anti-statis. Nggunakake bahan silikon, NBR, lan anti-statis sing diimpor, digabungake karo komponen baja tahan karat kabeh, produk iki cocok kanggo digunakake ing industri baterei lithium lan semikonduktor.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk
Cangkir Nyedhot Vakum tipe cendhak ZP2-EU
ZP2 Series Short-jinis Vacuum Pad Unit
ZP2-T Series Kanthi Adaptor Short-jinis Vacuum Pad
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya
Cangkir Nyedhot Vakum tipe cendhak ZP2-MU dirancang kanthi struktur kompak lan nyedhiyakake adsorpsi sing stabil lan dipercaya.
Fitur produk:
Cangkir nyedhot profil rendah iki cocog kanggo instalasi kanthi papan sing winates. Lumahing kontak sing rata njamin pas karo benda kerja, nyedhiyakake nyedhot sing konsisten nalika nyilikake deformasi-dadi cocog kanggo tugas nangani presisi. Model sing dipilih nawakake sifat anti-statis, nyukupi syarat lingkungan sensitif kayata manufaktur elektronik.
Spesifikasi:
Kasedhiya ing macem-macem diameter cilik, kalebu φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, lan φ15, cocok kanggo nangani komponen cilik lan entheng.
Bahan:
Pilihan kalebu NBR (karet nitrile), silikon impor, lan silikon anti-statis, ngidini pilihan fleksibel adhedhasar suhu, resistance nyandhang, lan kabutuhan pangayoman elektrostatik.
Pilihan Sambungan:

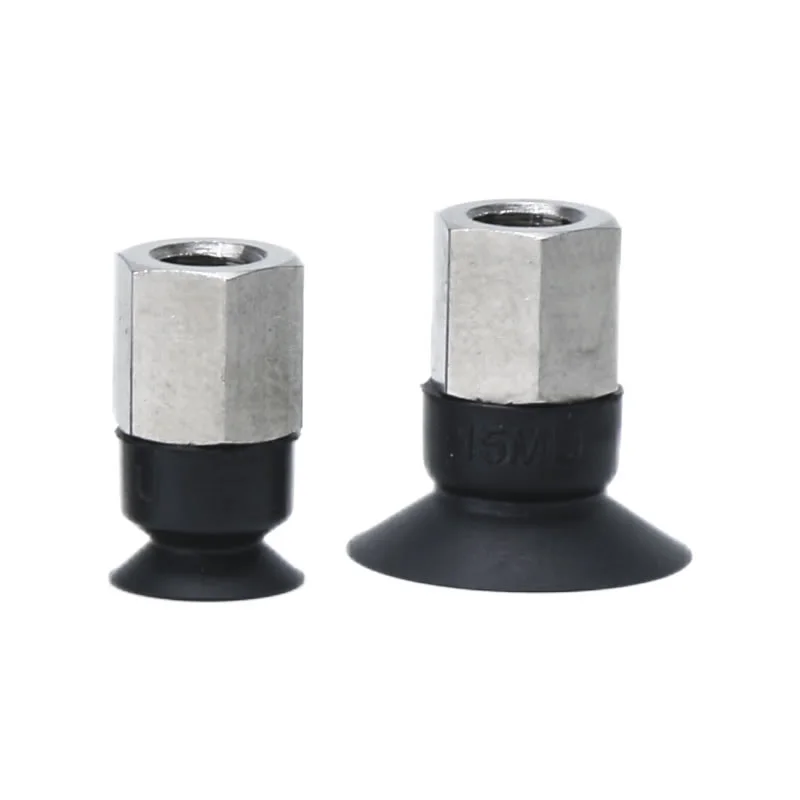

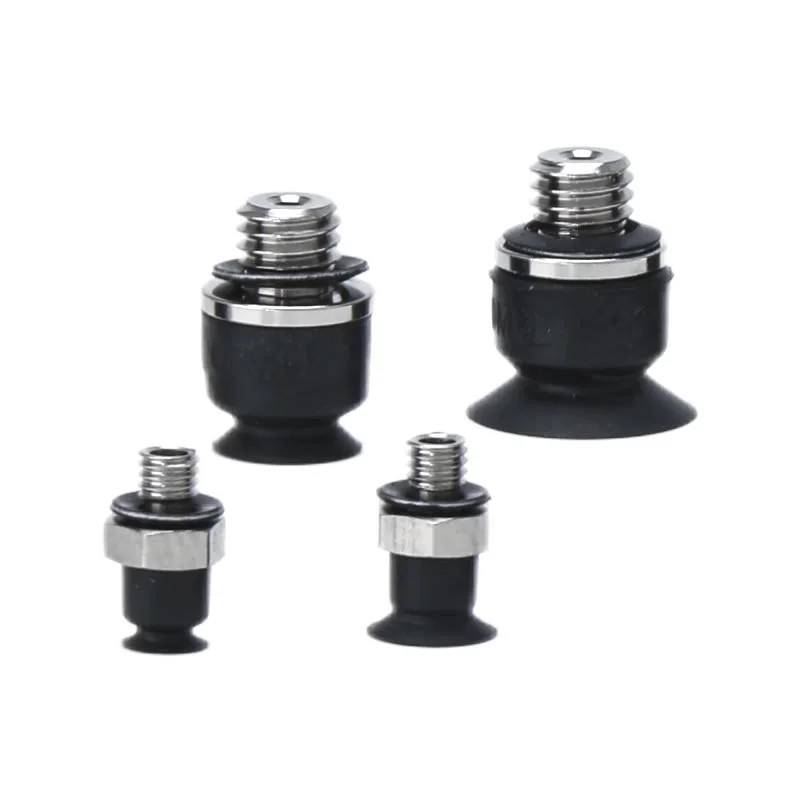

Cangkir Nyedhot Vakum Tipe Pendek ZP2-MU ndhukung macem-macem konfigurasi pemasangan, kalebu benang eksternal (A3) lan benang internal (B5), supaya gampang integrasi menyang macem-macem sistem peralatan.
FAQ
Apa jinis "MU" ing ZP2?
Jinis "MU" nuduhake desain mini, ultra-kompak (mikro) ing seri ZP2.
Dhiameter cilik banget (φ2–φ15) kanggo penanganan presisi
Struktur low-profil kanggo spasi instalasi nyenyet
Optimized kanggo entheng, workpieces ukuran cilik
Commaelec ngasilake Cangkir Nyedhot Vakum ZP2-MU kanthi akurasi dimensi sing stabil, njamin kinerja sing konsisten ing sistem presisi dhuwur.
Apa keuntungan utama ZP2-MU?
Ukuran kompak: becik kanggo tata letak sing padhet lan papan sing winates
Adsorpsi stabil: desain warata njamin panyegelan sing dipercaya ing bagean cilik
Penanganan presisi: nyilikake deformasi sajrone pick-and-place
Fleksibilitas materi: NBR, silikon, lan opsi anti-statis kasedhiya
Konsistensi dhuwur: Produksi sing dikontrol Commaelec njamin kualitas seragam ing panggunaan akeh
Apa aplikasi kasebut?
Industri elektronik: chip, komponen cilik, penanganan PCB (kasedhiya opsi anti-statis)
Garis perakitan presisi: bagean plastik utawa logam cilik
Otomasi kemasan: barang entheng lan operasi siklus cepet
Penanganan komponen mikro: ing ngendi papan lan akurasi kritis

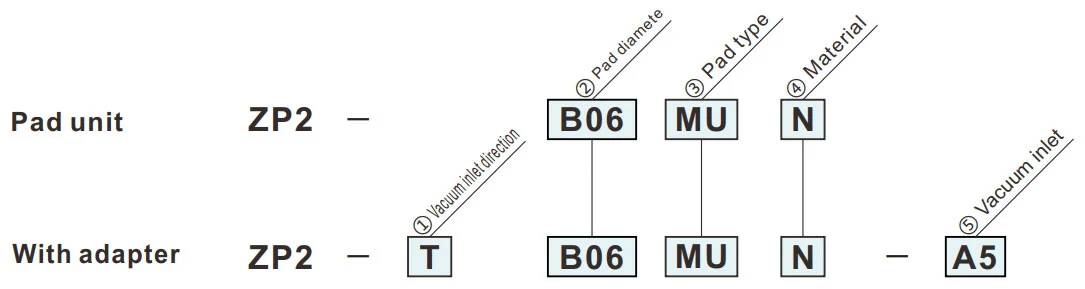

Carane Order
- Ngirit papan ing arah dhuwur.
| ①Arah mlebu vakum | |
| T | Vertikal |
| ③Jenis pad | |
| MU | Tipe flat |
|
⑤ Inlet vakum
② Pad diameter (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3.5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0.5 (lanang) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0.8 (lanang) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0.8 (Wanita) | — | — | — | — | ● | ● | ● | ● |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.
Ukuran (mm)
simbol Green punika model selaras.
MU
Tipe flat
| Model | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② Pad dia. |
③ Pad jinis |
④ Pad Materi |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Model kanggo referensi: ZP2-B035MUN
Ukuran Pemasangan Adaptor
Pad sing ditrapake: B02MU/B035MU/B04MU/B05MU
Pad sing ditrapake: B06MU/B08MU/B10MU/B15MU

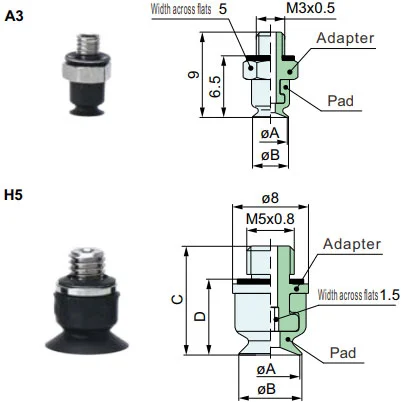

ZP2-T
Vertikal
A3,H5
| Model | øA | øB | C | D | Adaptor | |||||
|
① vakum mlebu arah |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑤ vakum mlebu |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Model kanggo referensi: ZP2-TB10MUGS-H5
ZP2-T
Vertikal
B5
| Model | øA | øB | C | D | Adaptor | |||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑤ vakum mlebu |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Model kanggo referensi: ZP2-TB10MUGS-B5
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
