Nyedhot vakum minangka solusi inti kanggo "grasping fleksibel" ing otomatisasi industri kanthi papat kaluwihan inti: grasping sing ora ngrusak, adaptasi kanggo benda kerja multi-material / ora duwe aturan baku, perlindungan sing resik lan lingkungan, lan operasi sing fleksibel. Bisa dicocogake kanggo karakteristik industri beda workpieces (tipis / nglukis, tliti / coarse, sanitasi / standar).

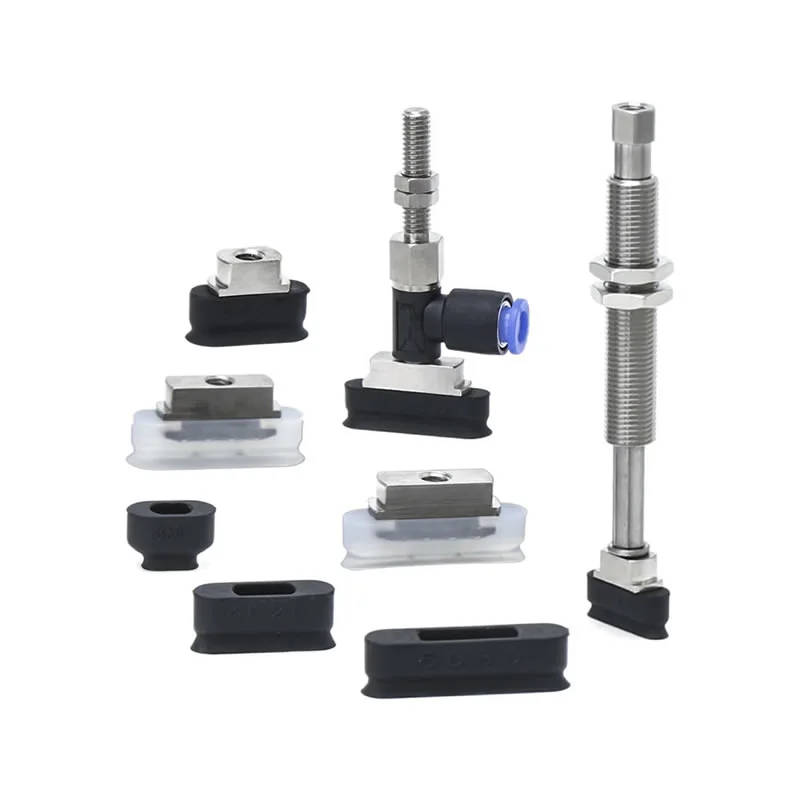

Cangkir Nyedhot Vakum Oval ZP2
Minangka produsen China sing misuwur, pabrik kita nawakake Oval Vacuum Suction Cups ZP2 sing disesuaikan kanggo bahan kerja sing ramping ing ruang sing terbatas. Kasedhiya ing 12 specifications (contone, 3,5 × 7 kanggo 8 × 30mm), solusi supplier-langsung iki njamin meksa seragam lan stabilitas genggeman. Kanthi pilihan buffer 6-50mm lan bahan anti-statis, iku becik kanggo PCB, baterei, lan garis packaging kacepetan dhuwur.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk
Cangkir Nyedhot Vakum Oval ZP2

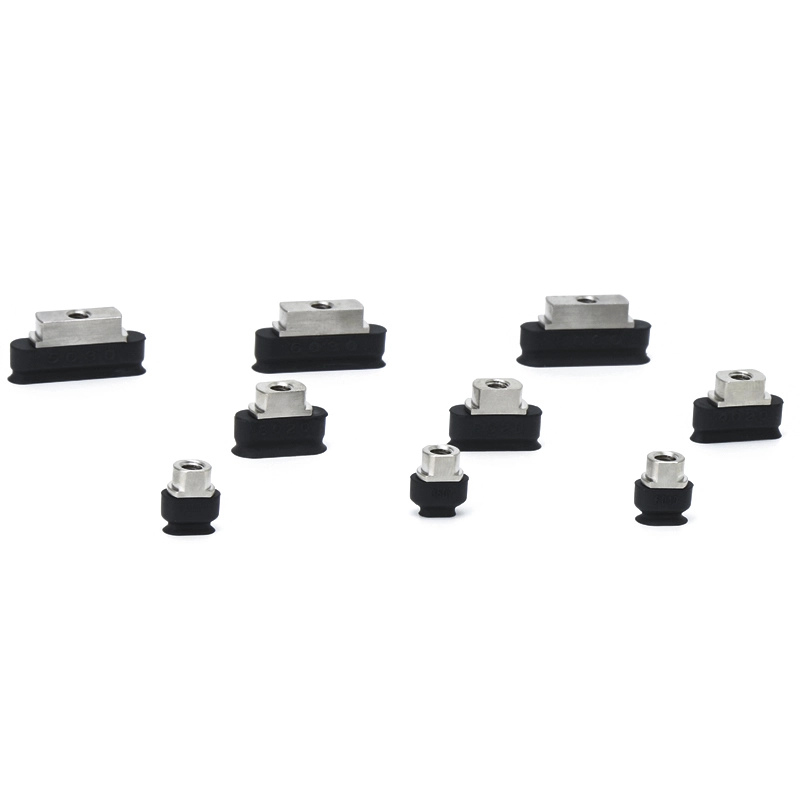

Unit Pad Vakum Oval Seri ZP2

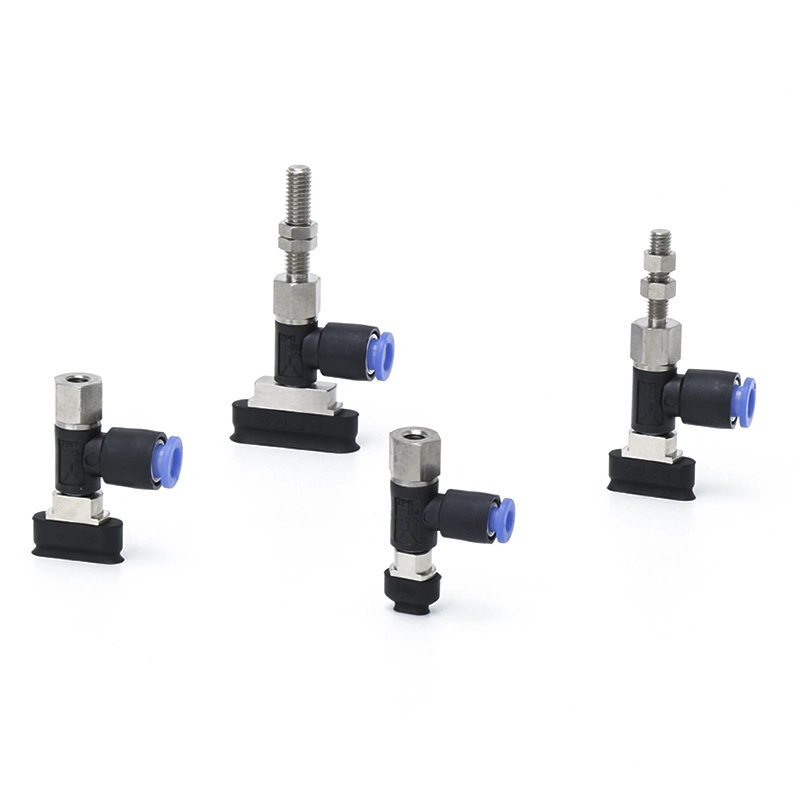

ZP2-T Series Kanthi Adaptor Oval Vacuum Pad

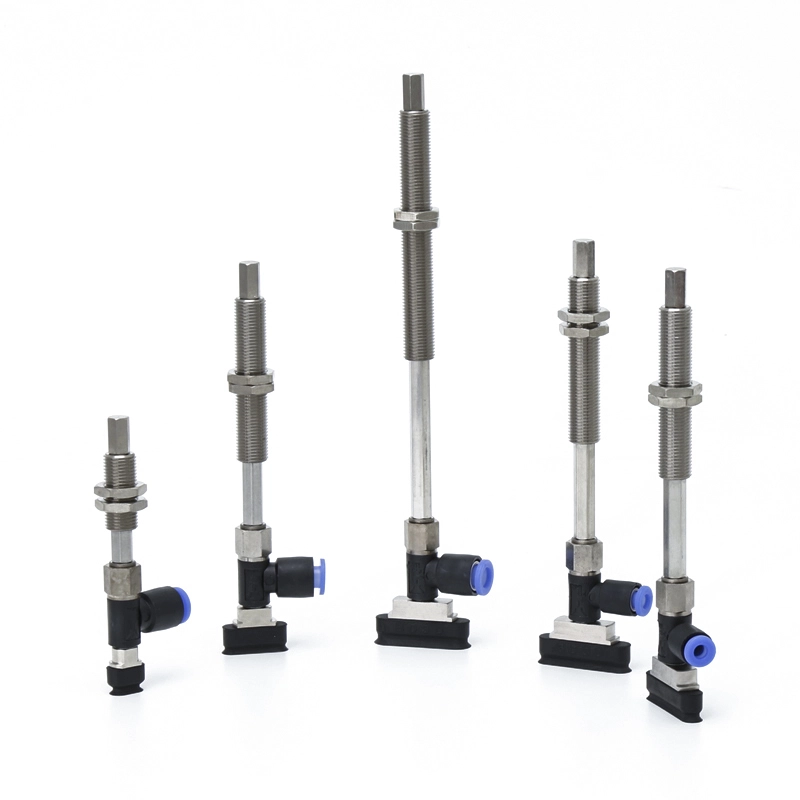

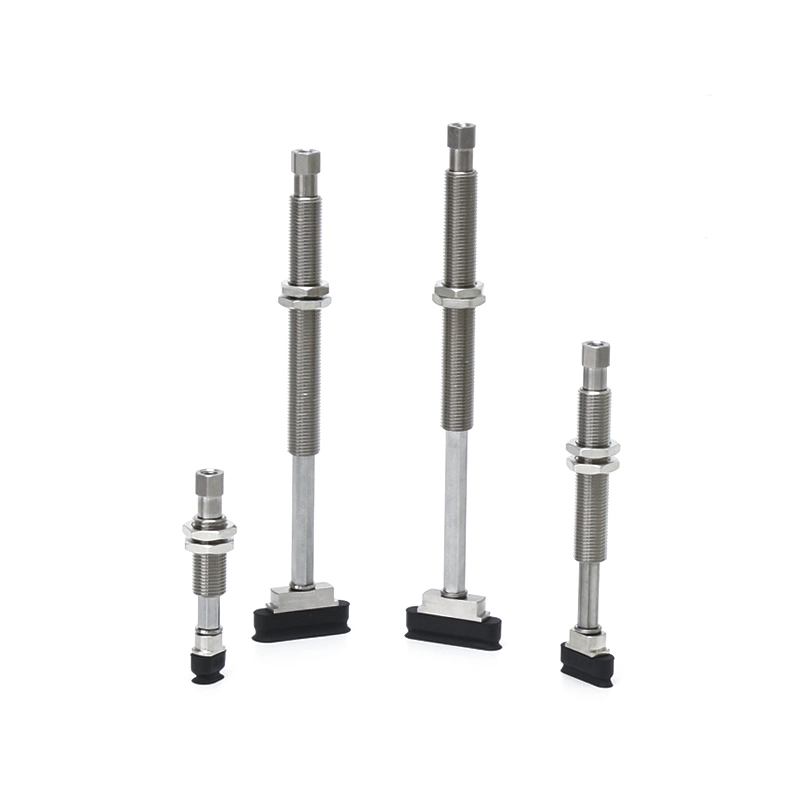

ZP2-T Series Kanthi Buffer Oval Vacuum Pad
ZP2-R Series Kanthi Adaptor Oval Vacuum Pad
ZP2-R Series Kanthi Buffer Oval Vacuum Pad
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya
Minangka produsen China sing misuwur, pabrik kita nyedhiyakake solusi Oval Vacuum Suction Cups ZP2 sing disesuaikan karo panjaluk sing ketat saka sektor elektronik lan otomotif. Apa sampeyan minangka pemasok volume dhuwur utawa pangguna pungkasan, seri oval ZP2 kita nyedhiyakake linuwih sing dibutuhake kanggo penanganan presisi.
Fitur lan Spesifikasi Teknis Utama
1. Extensive Range saka Specifications
Kanggo mesthekake pas sampurna kanggo saben workpiece ramping, kita nawakake 12 spesifikasi standar kanggo Oval Vacuum Suction Cups ZP2:
Ukuran kompak:3.5×7, 4×10, 5×10, 6×10mm.
Dawane Sedheng:4×20, 5×20, 6×20, 8×20mm.
Jangkauan Lengkap:4×30, 5×30, 6×30, 8×30mm.
2. Keunggulan Material Khusus Industri
Kita nggunakake bahan kelas dhuwur kanggo cocog karo lingkungan kerja sampeyan:
Silikon & NBR Berkualitas Tinggi:Kanggo tugas umum lan suhu dhuwur.
Bahan Anti-statis (ESD):Penting kanggo PCB lan penanganan semikonduktor.
Aksesoris All-Stainless Steel:Konfigurasi khusus sing dioptimalake kanggo Industri Baterei Lithium.
Kaluwihan Inti & Sorotan
Dioptimalake kanggo Ruang Terkurung:Profil sempit saka Oval Vacuum Suction Cups ZP2 ngidini kanggo milih kapadhetan dhuwur ing PCB sing rame utawa profil kemasan sing sempit ing ngendi cangkir bunder mung ora pas.
Stabilitas Grip sing Ditingkatake:Wilayah nyedhot sing elongated nyedhiyakake "tapak sikil" sing luwih gedhe ing barang-barang sing ramping kaya pipa utawa sealing strips, kanthi signifikan nyuda risiko miring utawa ngusapake workpiece.
Instalasi fleksibel:Ndhukung inlet vakum vertikal lan lateral. Saben cangkir bisa dipasangake karo adaptor utawa braket penyangga (stroke 6mm–50mm) kanggo nyuda impact ing permukaan sing rapuh.
Pabrik-Pasok Langsung:Pabrik sing berbasis ing China njaga volume produk saham sing akeh, njamin wektu timbal sing cendhak lan rega sing kompetitif kanggo pengadaan global.
Skenario Aplikasi Khas
Elektronika & Semikonduktor:Perakitan PCB, fabrikasi papan sirkuit fleksibel, lan posisi elektroda baterei.
Parts Otomotif:Oval Vacuum Suction Cups ZP2 asring digunakake kanggo nangani lan ngrakit strip sealing, potongan trim elongated, lan profil plastik.
Packing & Logistik:Labeling kacepetan dhuwur, sealing karton, lan ngurutake paket elongated.

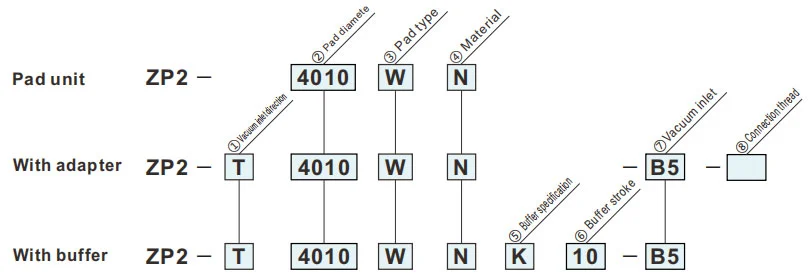

Carane Order
- Kanggo potongan karya kanthi watesan ing permukaan adsorpsi.
| ①Arah mlebu vakum | ⑦ Inlet vakum | ⑧Utas sambungan | ||
| T | Vertikal |
|
B5 |
— |
|
B50406 |
— | ||
| R | Lateral |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Ukuran pad | |
| 3507 | 3,5 x7 |
| 4010 | 4 x10 |
| 5010 | 5 x10 |
| 6010 | 6 x10 |
| 4020 | 4 x20 |
| 5020 | 5 x20 |
| 6020 | 6 x20 |
| 8020 | 8 x20 |
| 4030 | 4 x30 |
| 5030 | 5 x30 |
| 6030 | 6 x30 |
| 8030 | 8 x30 |
| ③Jenis pad | |
| W | Oval |
| ⑦ Inlet vakum | |
| B5 | M5x0.8 (Wanita) |
| 04 | ø4 Siji-tutul |
| 06 | ø6 Siji-tutul |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.
| ⑤Spesifikasi buffer | |
| K | Non-rotating |
| ⑥Buffer stroke | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧Utas sambungan | |
| A5 | M5x0.8 (lanang) |
| B5 | M5x0.8 (Wanita) |
Ukuran (mm)
simbol Green punika model selaras.
PP
Tipe kubus
| Model | A | B | C | D | øE | Y | |||
|
② Pad Ukuran |
③ Pad jinis |
④ Pad Bahan |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1.5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1.8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1.8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Model kanggo referensi: ZP2-4030WS
Ukuran Pemasangan Adaptor
Pad sing ditrapake: 3507W / 4010W / 5010W / 6010W
Pad sing ditrapake: 4020W/5020W/6020W/8020W
Pad sing ditrapake: 4030W/5030W/6030W/8030W
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
