Nyedhot vakum minangka solusi inti kanggo "grasping fleksibel" ing otomatisasi industri kanthi papat kaluwihan inti: grasping sing ora ngrusak, adaptasi kanggo benda kerja multi-material / ora duwe aturan baku, perlindungan sing resik lan lingkungan, lan operasi sing fleksibel. Bisa dicocogake kanggo karakteristik industri beda workpieces (tipis / nglukis, tliti / coarse, sanitasi / standar).
Cangkir Nyedhot Vakum Nozzle ZP2
Minangka produsen China sing misuwur, pabrik kita nawakake Cangkir Nyedhot Vakum Nozzle Khusus ZP2 kanggo bahan kerja skala milimeter. Nampilake diameter ø0.8mm-ø1.1mm ultra-kompak lan muncung terintegrasi ngirit ruang, solusi langsung pemasok iki cocog kanggo chip lan lensa mikro. We Simpenan bagean anti-statis lan kabeh-stainless baja kanggo industri elektronik lan baterei lithium.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk
Cangkir Nyedhot Vakum Nozzle ZP2
Unit Pad Vakum Nozzle ZP2 Series
ZP2-T Series Kanthi Adaptor Nozzle Vacuum Pad
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya

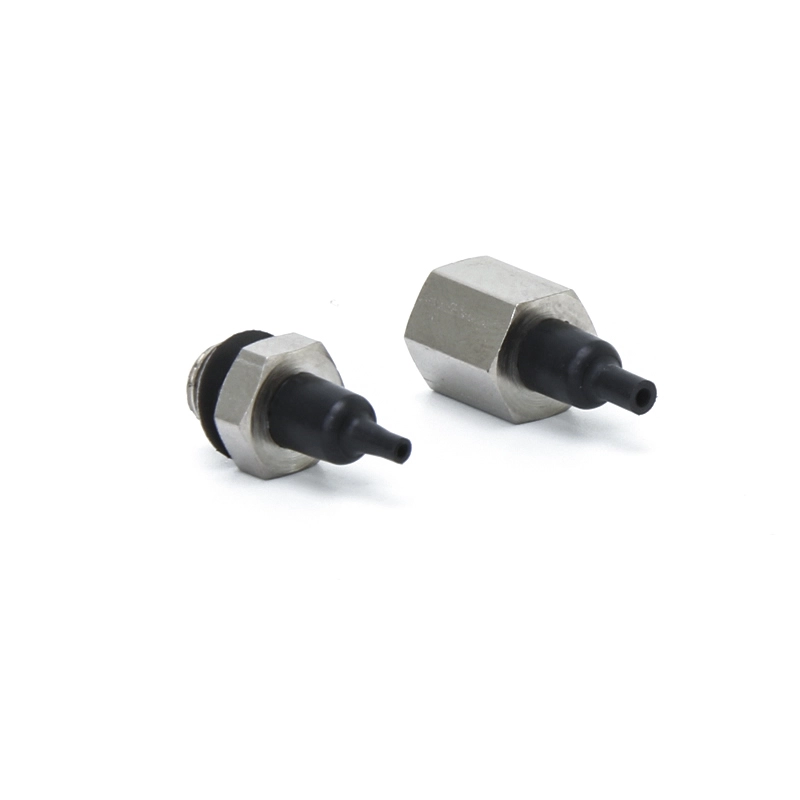

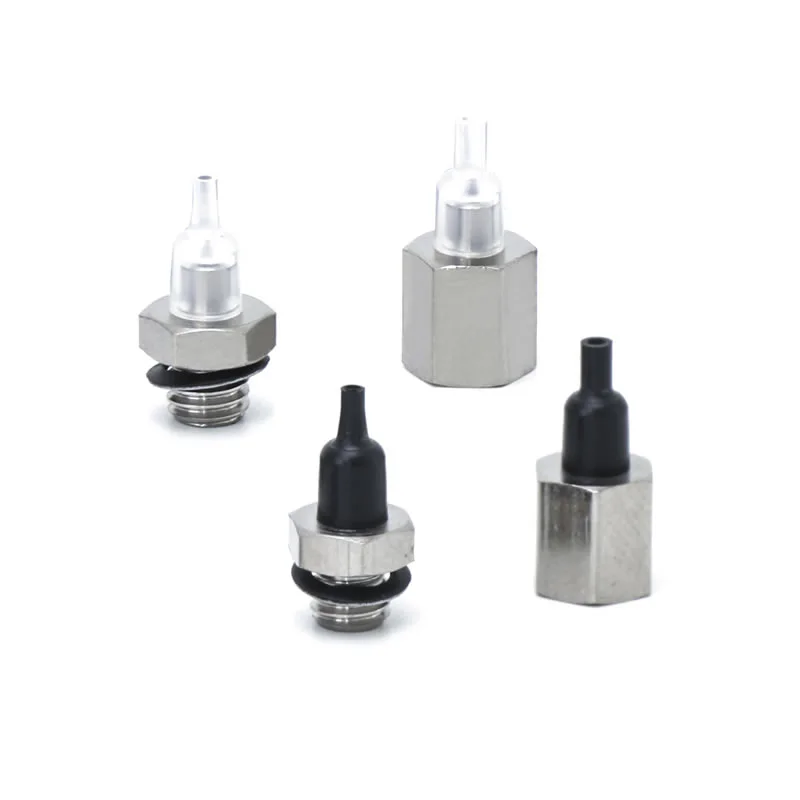

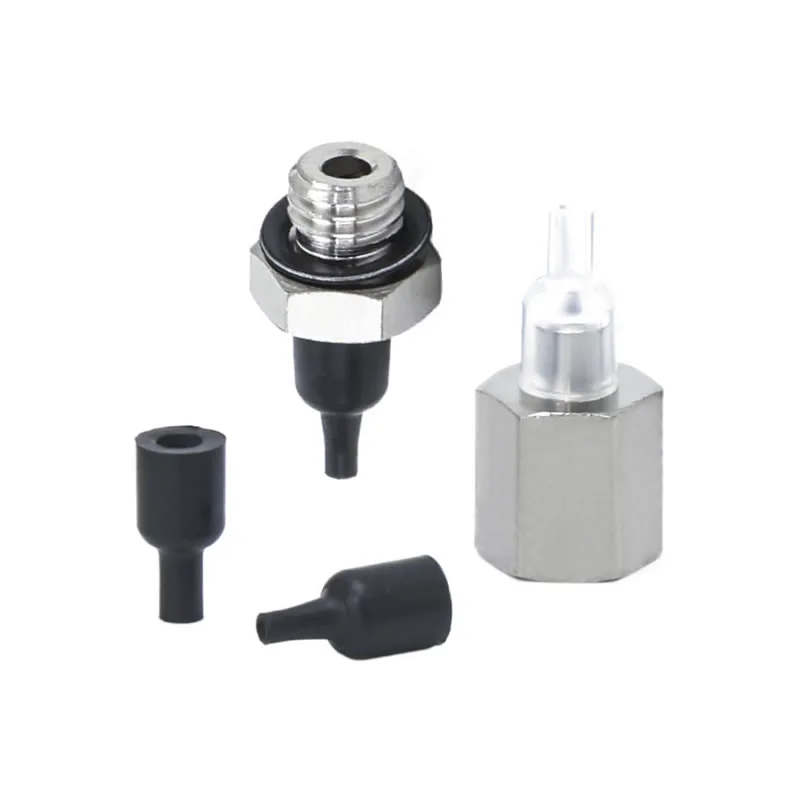

Minangka bagéan saka kategori pad nyedhot ultra-miniatur, Nozzle Vacuum Suction Cups ZP2 iki nduweni diameter standar ø8mm lan ø1.1mm, minangka salah sawijining model paling cilik ing seri ZP2. Padha kompatibel karo workpieces Ultra-cilik ukuran ukuran milimeter dimensi. Desain nozzle kompak nggabungake antarmuka nozzle cendhak langsung menyang awak pad, ngilangi kabutuhan adaptor tambahan lan nyuda papan instalasi kanthi signifikan. Pungkasan nyedhot nggunakake desain lambe sealing sing sempit sing njamin kontak sing ketat karo permukaan microworkpiece, njamin panyegelan vakum sing optimal.
Aplikasi khas kalebu
1.chip Déwan, mikro-resistor / kapasitor, lan PCB mikro-soldered komponen nangani ing Manufaktur elektronik.
2. Industri semikonduktor:bledug-free nangani komponen tliti kayata wafer semikonduktor lan mikro-sensor.
3. Presisi hardware:dipakani otomatis komponen Ultra-kompak kalebu ngawut-awut mikro, spring glathi logam, lan bantalan miniatur.
4. piranti optik:nangkep pas lan posisi komponen optik kayata lensa miniatur lan konektor serat optik.
FAQ
Apa sing digunakake bantalan nozzle SMC ZP2?
Nozzle Vacuum Suction Cups ZP2 umume digunakake ing sistem ejector vakum kanggo operasi pick-and-place kanthi cepet.
Integrasi karo muncung kanggo ngasilake vakum langsung ing cangkir
Cocog kanggo otomatisasi kacepetan dhuwur lan penanganan robot
Digunakake kanggo bagean cilik, bahan kemasan, lan komponen entheng
Commaelec nyedhiyakake cangkir kualitas stabil sing kompatibel karo desain sistem sing padha, njamin kinerja sing dipercaya ing produksi terus-terusan.
Kepiye carane milih desain cangkir nyedhot sing bener?
Pilihan kudu adhedhasar kahanan kerja nyata:
Lumahing workpiece: Gamelan → jinis flat; ora rata → jinis bellow
Bobot & ukuran: bagean sing luwih abot mbutuhake diameter sing luwih gedhe
Lingkungan: suhu dhuwur utawa bahan kimia → pilih silikon utawa FKM
Kacepetan siklus: garis kacepetan dhuwur entuk manfaat saka desain sing entheng lan responsif
Commaelec ndhukung solusi sing disesuaikan, mbantu cocog bahan, ukuran, lan struktur kanggo aplikasi tartamtu.
Apa jinis pad utama ing seri ZP2?
Tipe flat: area kontak maksimum kanggo lumahing Gamelan
Datar kanthi iga: luwih apik sealing ing permukaan sing rada kasar
Tipe Bellows: adaptasi karo permukaan sing ora rata lan menehi bantalan

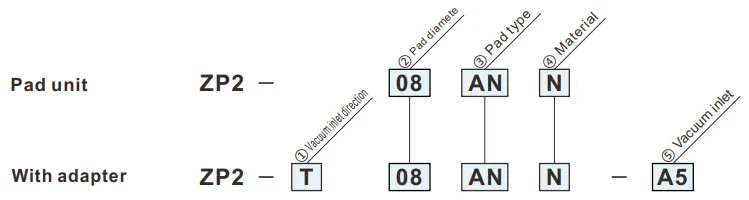

Carane Order
- Kanggo adsorpsi komponen cilik (kayata chip IC)
| ①Arah mlebu vakum | |
| T | Vertikal |
| ②Diameter pad (mm) | |
| 08 | ø0.8 |
| 11 | ø1.1 |
| ③Jenis pad | |
| AN | Nozzle |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.
| ⑤vakum mlebu | ||
| A4 | Utas wadon | M4 x0.7 M5 x0.8 |
| A5 | ||
| B4 | Utas lanang | M4 x0.7 |
| B5 | M5 x0.8 | |
Ukuran (mm)
simbol Green punika model selaras.
AN
Nozzle pad
| Model | øC | øD | |||
|
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
|||
| ZP2 | 08 | AN |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Model kanggo referensi: ZP2-11ANN
Ukuran Pemasangan Adaptor
ZP2-T
Vertikal
A4, A5
| Model | A | B | øC | øD | E | Adaptor | |||||
|
① vakum arah mlebu |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑤ vakum mlebu |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Model kanggo referensi: ZP2-T11ANN-A5
ZP2-T
Vertikal
A4, A5
| Model | A | B | øC | øD | E | Adaptor | |||||
|
① vakum mlebu arah |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑤ vakum mlebu |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Model kanggo referensi: ZP2-T11ANGN-B5
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
