Gesekan Kurang Langsung Pemasangan Vakum Suction Cups ZP3
Commaelec minangka pabrikan lan supplier profesional sing duwe spesialisasi ing Gesekan Rendah Langsung Pasang Vakum Suction Cups ZP3 saka gesekan rendah, cangkir nyedhot vakum langsung dipasang. Dhiameter saka 4 mm nganti 16 mm, unit kompak iki dirancang khusus kanggo industri elektronik. Nampilake rod buffer teleskopik sing nggawe bledug minimal, utamane cocog kanggo digunakake ing aplikasi elektronik, medis, lan farmasi sing presisi.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk
Gesekan Kurang Langsung Pemasangan Vakum Suction Cups ZP3

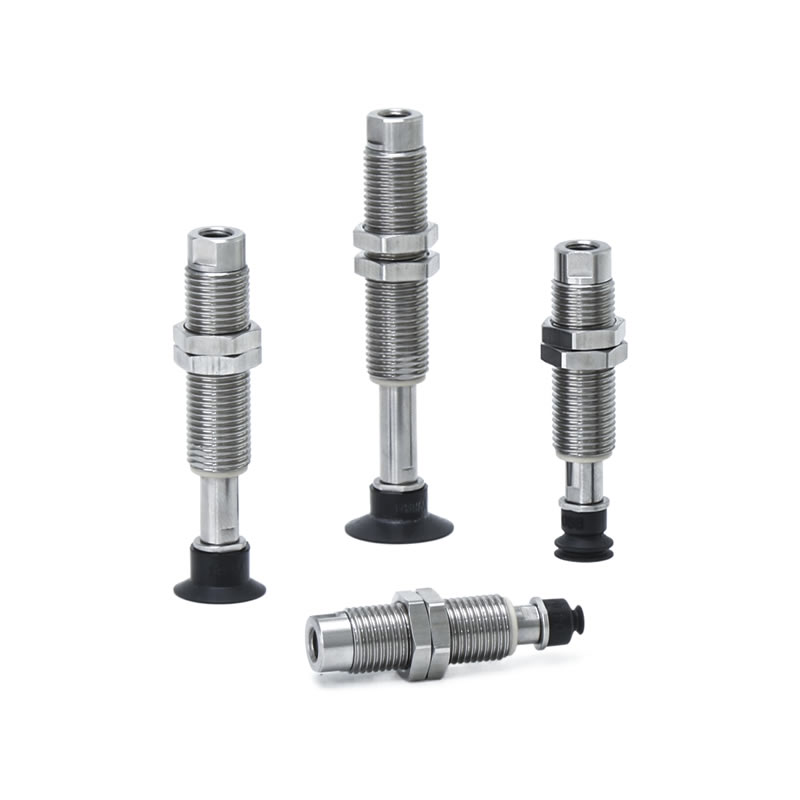

ZP3-T Series Kanthi Low Friction Buffer Compact Vacuum Pad
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya

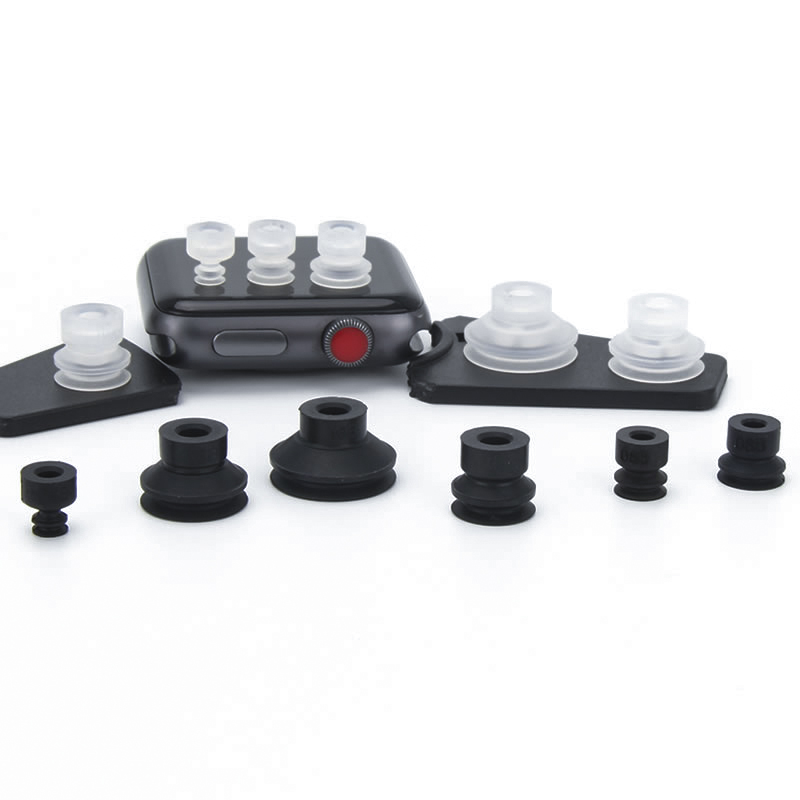

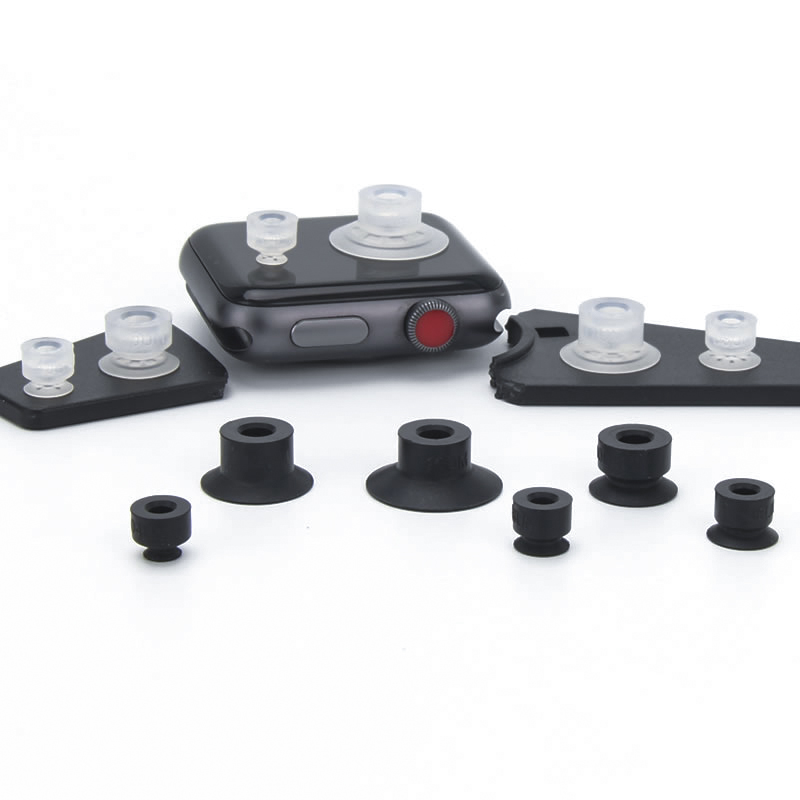

The Low Friction Direct Mounting Vacuum Suction Cups ZP3 minangka cangkir nyedhot sing kompak, dirancang kanthi tliti kanggo industri elektronik, medis, lan farmasi. Kanthi diameter saka 4mm nganti 16mm, cangkir vakum iki nduweni rod buffer teleskopik sing nyilikake generasi bledug, njamin penanganan sing aman lan resik saka komponen sing alus.
Apa Gesekan Langsung Pemasangan Vakum Suction Cups ZP3?
Pad vakum khusus kanthi kemampuan pemasangan langsung kanggo sistem otomatis.
Nggabungake buffer teleskopik kurang gesekan, nyuda nyandhang lan kontaminasi sajrone siklus sing bola-bali.
Kompatibel karo arah inlet vakum vertikal lan lateral, saéngga instalasi fleksibel ing jalur produksi sing ketat.
Kasedhiya ing bahan karet, silikon, lan anti-statis sing berkualitas, kanthi adaptor opsional lan aksesoris kabeh-stainless steel kanggo aplikasi baterei lithium.
Aplikasi
Penanganan elektronik presisi, kayata papan sirkuit lan microchip.
Déwan medis lan farmasi, ing ngendi karesikan lan kontaminasi kurang kritis.
Integrasi menyang sistem pick-and-place robot lan jalur perakitan otomatis.
Nangani hardware cilik lan komponen baterei lithium mbutuhake generasi bledug minimal.
Kaluwihan
Desain kompak lan kurang gesekan nyilikake nyandhang, bledug, lan pangopènan.
Daya adaptasi dhuwur, ndhukung macem-macem orientasi inlet vakum lan konfigurasi buffer.
The Low Friction Direct Mounting Vacuum Suction Cups ZP3 dibangun saka bahan awet-kayata silikon lan karet-kanggo mesthekake nyedhot stabil lan tahan suwe, saéngga nyedhiyakake umur layanan lengkap.
Pilihan fleksibel karo adaptor, kurung buffer, lan aksesoris stainless steel kanggo kabutuhan industri khusus.
Biaya-efektif produksi China-digawe karo teknologi diwasa lan chain sumber stabil njamin pangiriman pas wektune lan kinerja kualitas.
Kenapa Pilih Commaelec?
Produsen lan supplier sing dipercaya kanthi produksi ing omah lan saham sing akeh.
Portofolio produk macem-macem kalebu macem-macem spesifikasi, wangun, lan pilihan materi.
Teknologi diwasa njamin adhesi sing kuat, stabilitas, lan penanganan materi sing aman.
Layanan berorientasi pelanggan kanthi respon cepet, kustomisasi, lan dhukungan teknis kanggo integrasi sing lancar.
Carane Order
- Partikel suda ing ngisor 1/10 (Dibandhingake karo produk sadurunge).
- Paduan tembaga ora digunakake.
- Kanthi gesekan sing sithik, swara sing sithik! Tingkat swara 45dB.
- Gamelan Up & Down obah miturut ro struktur anti eksentrik.
- Masalah poros macet miturut tension tabung ditanggulangi!
| ①Arah mlebu vakum | |
| T | Vertikal |
| ②Pad diameter (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Jenis pad | |
| UM | Flat karo alur |
| B | Bellows |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.
| ⑤Spesifikasi buffer | |
| D | Puteran (Gesekan sithik) |
| ⑥Buffer stroke (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Inlet vakum | |
| B5 | M5 x 0.8 |
Ukuran (mm)
simbol Green punika model selaras.
UM
Flat karo alur
| Model | A | B | C | D | panyangga | |||||||
|
① vakum mlebu arah |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑤ panyangga spek. |
⑥ panyangga stroke |
⑧ vakum mlebu |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model kanggo referensi: ZP3-T16UMND15-B5
B
Bellows
| Model | A | B | C | D | panyangga | |||||||
|
① vakum mlebu arah |
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
⑤ panyangga spek. |
⑥ panyangga stroke |
⑧ vakum mlebu |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model kanggo referensi: ZP3-T08BND6-B5
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
| Tipe Pad | Diameter pad (mm) | Aplikasi | Permukaan lan wangun workpiece khas | |||||||
| Datar | Waved | miring | Dhuwur beda | Cembung | lengo | |||||
|
|
|
|
|
|
|||||
| Kompak P iklan | Datar (U) |
|
ø1.5~ø3.5 | Kanggo adsorption saka karya karo lumahing warata lan ora deformed | ⚪ | X | X | X | X | X |

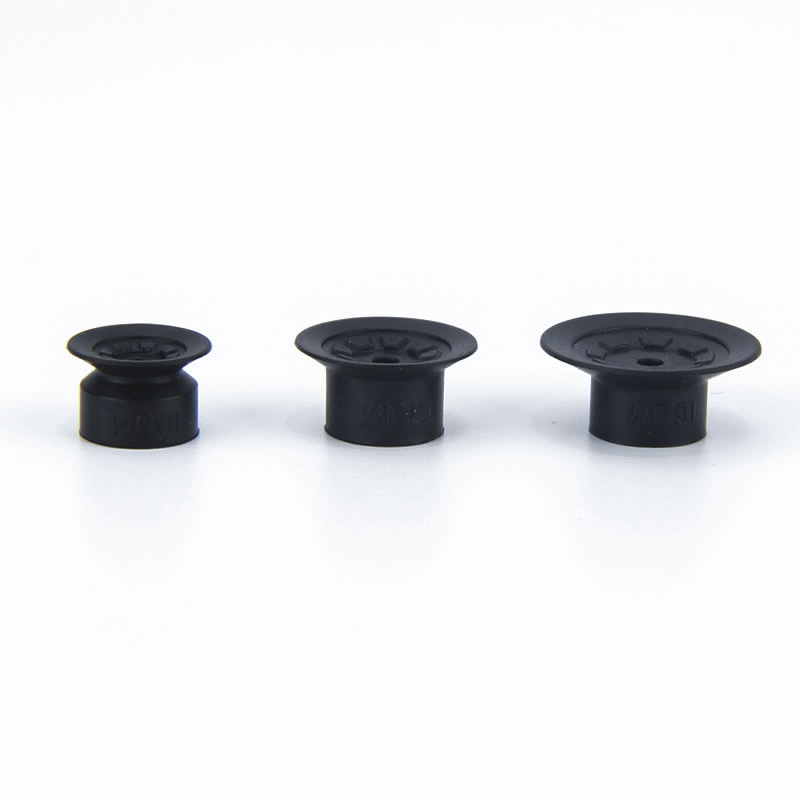

| Datar kanthi alur (UM) |
|
ø4~ø16 | Kanggo workpiece kang kamungkinan kanggo deform | ⚪ | X | X | X | X | △ | |
| Bellow (B) |
|
ø4~ø16 | Kanggo adsorpsi potongan karya kanthi permukaan miring | ⚪ | △ | ⚪ | X | △ | X | |
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
