Nyedhot vakum minangka solusi inti kanggo "grasping fleksibel" ing otomatisasi industri kanthi papat kaluwihan inti: grasping sing ora ngrusak, adaptasi kanggo benda kerja multi-material / ora duwe aturan baku, perlindungan sing resik lan lingkungan, lan operasi sing fleksibel. Bisa dicocogake kanggo karakteristik industri beda workpieces (tipis / nglukis, tliti / coarse, sanitasi / standar).

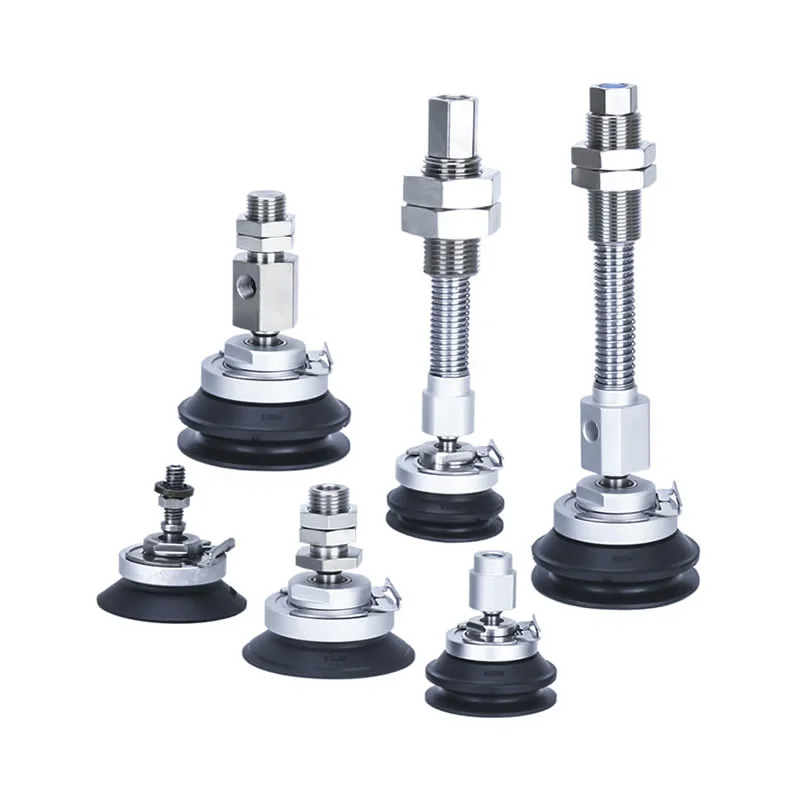

Dhuwur Kaku Ball Joint Vakum Nyedhot Cups ZP3E
Dhuwur Rigidity Ball Joint Vacuum Suction Cups ZP3E saka China Commaelec nawakake solusi Customized kanggo heavy-load, penanganan area gedhe. Kanthi permukaan sealing grooved lan desain gabungan bal, njamin adhesi stabil ing bahan sing ora rata utawa keropos. Becik kanggo kaca, lembaran logam, lan kemasan, nyedhiyakake kinerja sing ora menehi tandha lan dipercaya ing sistem otomatis.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk
Dhuwur Kaku Ball Joint Vakum Nyedhot Cups ZP3E

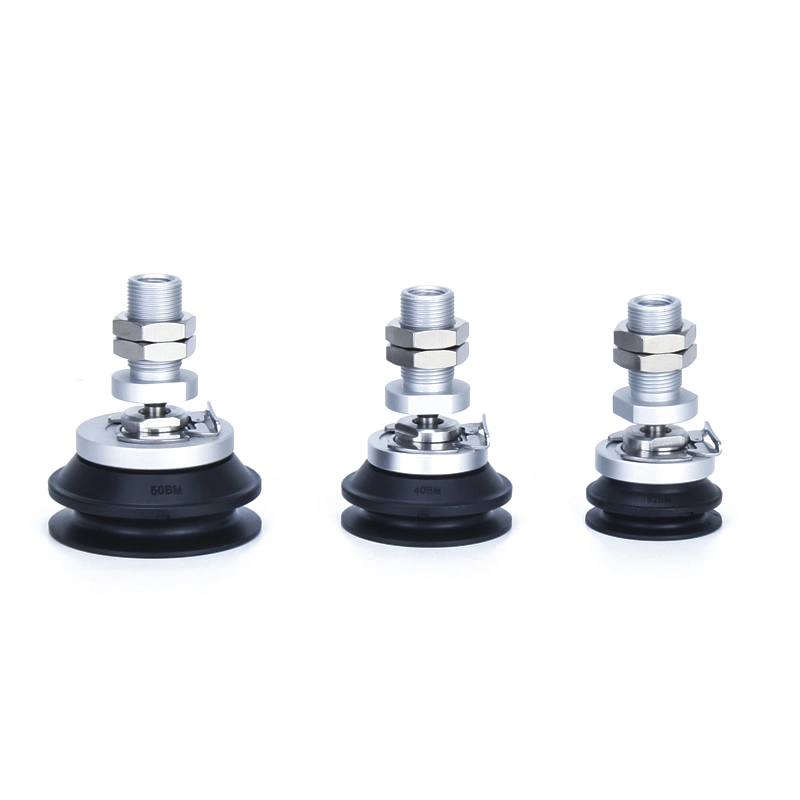

Seri ZP3E-TF Kanthi Adaptor High Rigidity Ball Joint Type Vacuum Pads

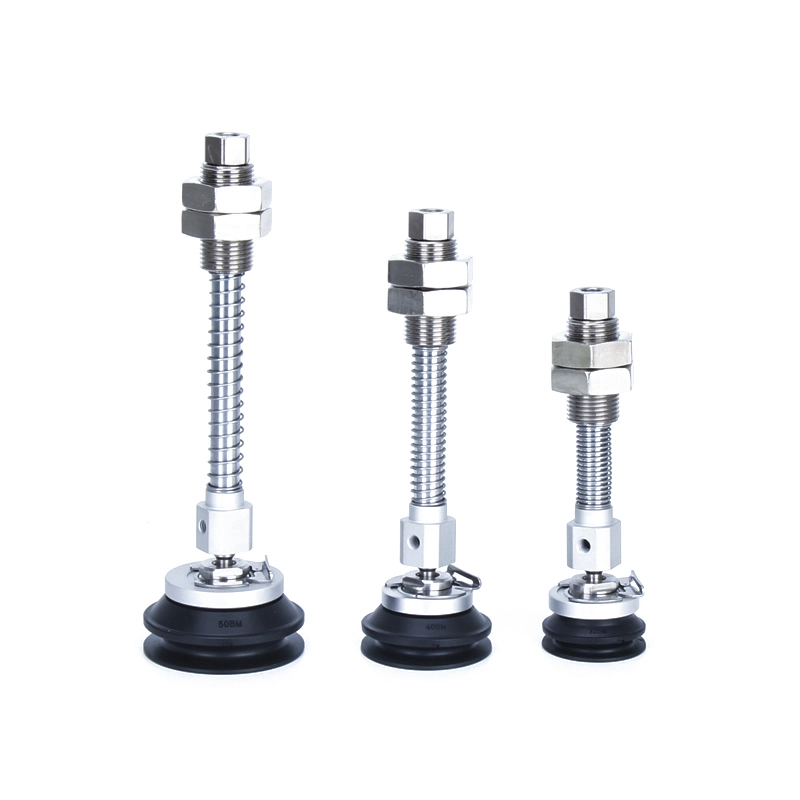

Seri ZP3E-TF Kanthi Buffer High Rigidity Ball Joint Type Vacuum Pads

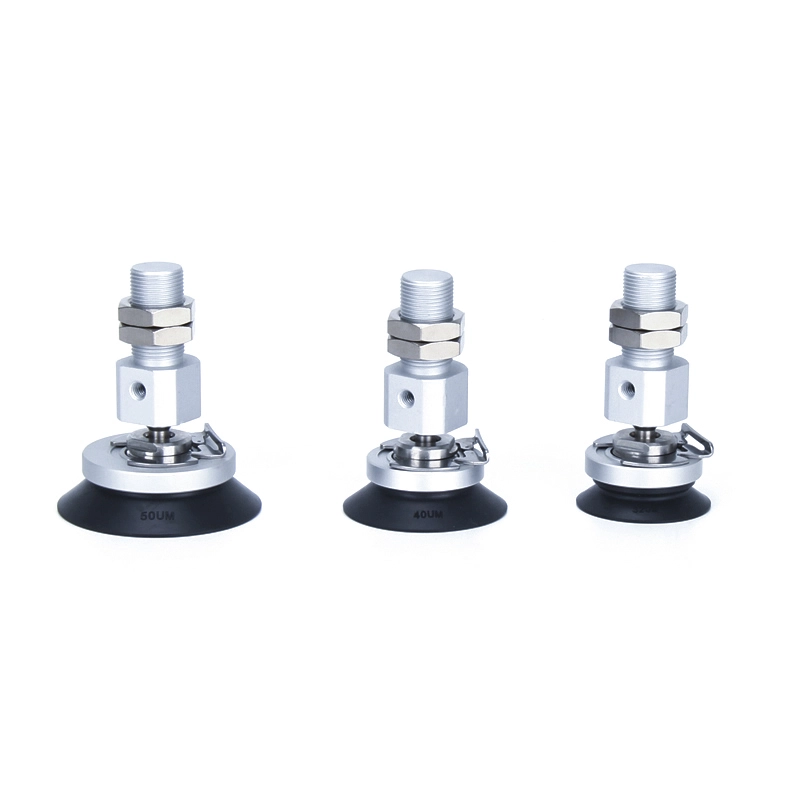

Seri ZP3E-YF Kanthi Adaptor High Rigidity Ball Joint Type Vacuum Pads

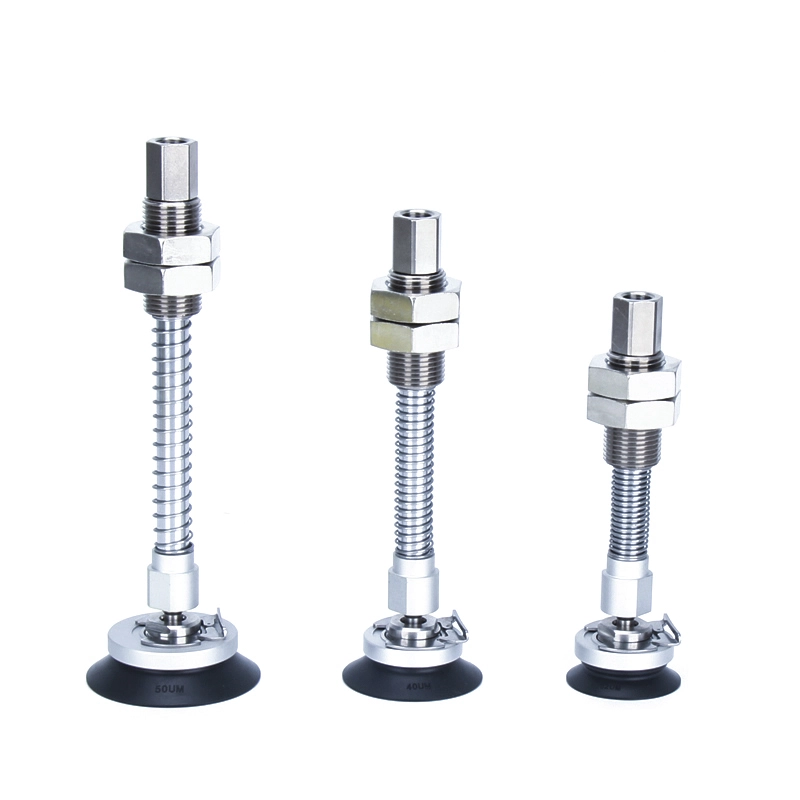

Seri ZP3E-YF Kanthi Buffer High Rigidity Ball Joint Type Vacuum Pads
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya
Dhuwur Kaku Ball Joint Vacuum Suction Cups ZP3E minangka cangkir nyedhot vakum kelas industri dirancang khusus kanggo nangani workpieces abot, gedhe, utawa irregularly surfaced ing sistem otomatis.
Struktur kaku sing dhuwur njamin genggeman sing stabil ing bahan abot kayata kaca, lembaran logam, lan karton.
Desain gabungan bal ngidini penyesuaian multi-sudut, supaya cangkir bisa adaptasi kanthi otomatis menyang permukaan sing miring utawa ora teratur.
Lumahing sealing grooved nambah kemampuan retensi vakum, njamin nyedhot efektif sanajan nangani bahan keropos.
Seri produk iki akeh digunakake ing lapangan kayata otomatisasi robot, kemasan, manufaktur otomotif, lan pangolahan kaca; iku utamané uga-cocog kanggo aplikasi karo panjaluk dhuwur banget kanggo pasukan gripping, stabilitas, lan keluwesan.
Fitur Utama
** Kaku lan Stabilitas Dhuwur **
Dirancang khusus kanggo workpieces abot lan lumahing gedhe-kayata kaca, sheets logam, lan karton-seri iki nawakake sawetara diameteripun spanning saka 32mm kanggo 125mm, karo opsi kanggo loro struktur siji-lapisan lan pindho. Lumahing kasebut nduweni tekstur beralur sing kanthi efektif ningkatake retensi vakum lan njamin stabilitas grip, sanajan nangani bahan keropos.
**Fungsi Ball-Joint**
Nggabungake struktur gabungan bal sing terintegrasi, unit kasebut ngidini penyesuaian multi-sudut sing fleksibel. Iku kanthi otomatis menehi ganti rugi kanggo lumahing workpiece miring utawa ora rata, mesthekake kinerja sealing konsisten lan pasukan nyedhot dipercaya saindhenging operasi nangani dinamis.
**Mekanisme Buffering Opsional**
Mekanisme buffering opsional bisa ditambahake kanggo nresep pasukan impact kui nalika tuwung nyedhot kontak karo workpiece. Iki kanthi efektif nglindhungi awak cangkir nyedhot lan permukaan benda kerja sing presisi saka karusakan. Ing lingkungan muter frekuensi dhuwur, fitur iki mbantu ngluwihi umur layanan peralatan lan nambah daya tahan sakabèhé.
**Pilihan Material**
Cangkir Nyedhot Vakum Gabungan Bola Kaku Dhuwur ZP3E diprodhuksi nggunakake bahan karet lan silikon sing bermutu, nyedhiyakake kemampuan sealing lan tahan nyandhang. Bahan anti-statis kasedhiya minangka pilihan, nggawe unit kasebut cocog kanggo digunakake ing manufaktur elektronik lan lingkungan kamar resik. Kajaba iku, bisa dipasangake karo fitting stainless steel kanggo nyukupi syarat aplikasi khusus manufaktur baterei lithium-ion lan setelan industri sing atos.
**Desain sing bisa dicopot**
Nampilake struktur modular, High Rigidity Ball Joint Vacuum Suction Cups ZP3E nggampangake pangopènan rutin lan panggantos komponen. Iki kanthi efektif nyuda downtime lan nyuda biaya operasional jangka panjang. Salajengipun, pilihan konfigurasi fleksibel ngidini kanggo seamlessly Integrasi menyang macem-macem saka sudhut sistem otomatis.

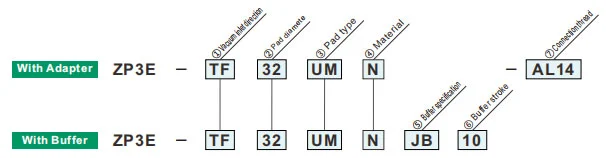

Carane Order
| ①Arah mlebu vakum | |
| TF | Vertikal |
| YF | Lateral |
| ②Diameter pad (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Spesifikasi buffer | |
| JB | Puteran (Kuningan, Kanthi Bushing) |
| JF | Puteran (Baja, Kanthi Bushing) |
| ③Jenis pad | |
| UM | Tipe flat kanthi alur |
| BM | Tipe Bellows karo iga lan alur |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.
| ⑥Buffer stroke | |
| 10 | 10 mm |
| 25 | 25 mm |
| 30 | 30 mm |
| 50 | 50 mm |
| 75 | 75 mm |
| 100 | 100 mm |
| ⑦ Inlet vakum | ZP3E-T / Vertikal | ZP3E-Y / Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Utas lanang | AL6 | m6x1 | ● | — | — | — |
| AL12 | M12 x1.25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| wadon | B8 | M8 x1.25 | ● | — | ● | — |
| B12 | M12 x1.75 | — | ● | — | ● | |
Gaya reaktif spring
| diameteripun Pad (mm) |
Torsi pengetatan ± 5% [N·m] | Stroke buffer (mm) | Gaya reaktif pegas [N] | ||
| Kuningan, Dengan Bushing (JB) | Baja, Kanthi Bushing (JF) | Ing 0 stroke | Ing stroke lengkap | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
