Nyedhot vakum minangka solusi inti kanggo "grasping fleksibel" ing otomatisasi industri kanthi papat kaluwihan inti: grasping sing ora ngrusak, adaptasi kanggo benda kerja multi-material / ora duwe aturan baku, perlindungan sing resik lan lingkungan, lan operasi sing fleksibel. Bisa dicocogake kanggo karakteristik industri beda workpieces (tipis / nglukis, tliti / coarse, sanitasi / standar).

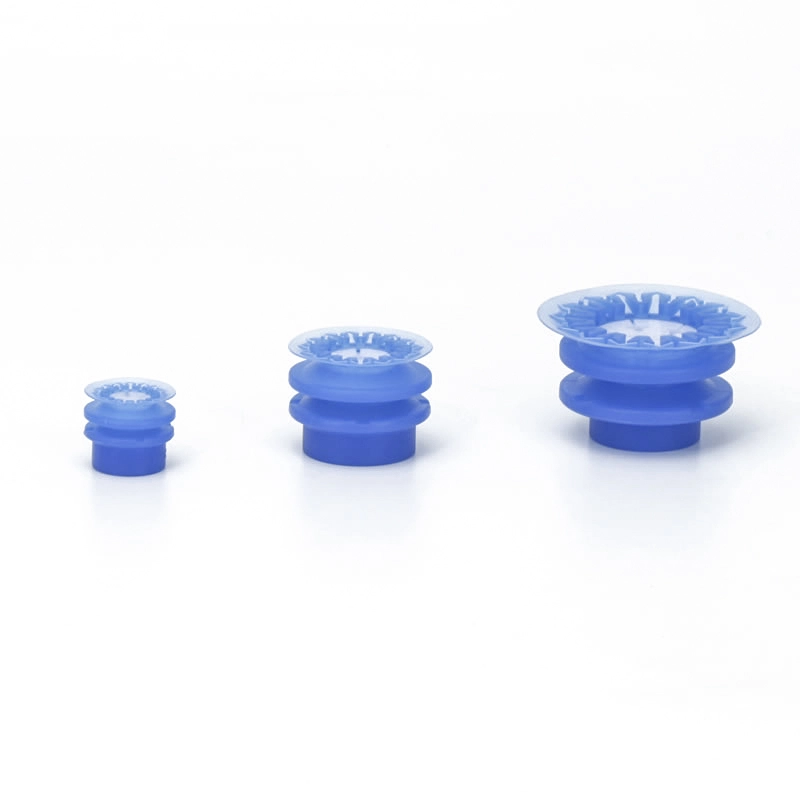

Bellows 2.5-tataran Vacuum Suction Cups ZP3P-JT
Kanggo Bellows 2.5-tataran Vacuum Suction Cups ZP3P-JT khusus kanggo tliti dhuwur nangani bahan tipis, fleksibel, lan gampang deformable. Iki digunakake kanthi akeh ing garis kemasan otomatis kanggo produk panganan, medis, lan konsumen, supaya bisa nyekel tas film, lembaran plastik, lan kemasan alus sing stabil. Kanthi lambe sealing sing fleksibel lan bahan silikon sing higienis, njamin adhesi sing konsisten, nyuda deformasi, lan ndhukung operasi sing resik lan efisien ing lingkungan otomatisasi kecepatan tinggi.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk
Bellows 2.5-tataran Vacuum Suction Cups ZP3P-JT

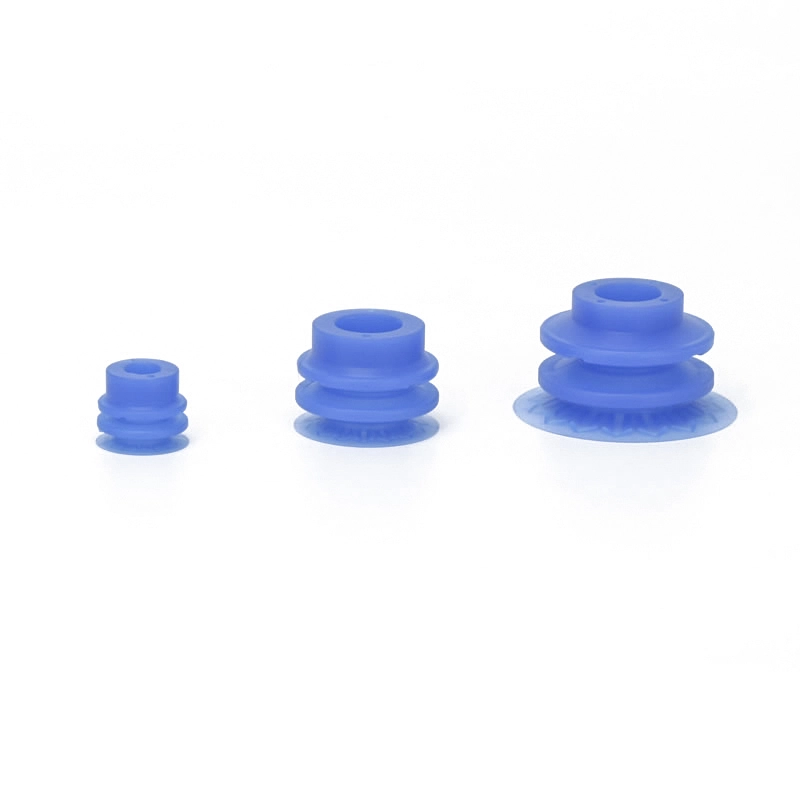

ZP3P Series Bellows 2.5-tataran Unit Pad Vakum

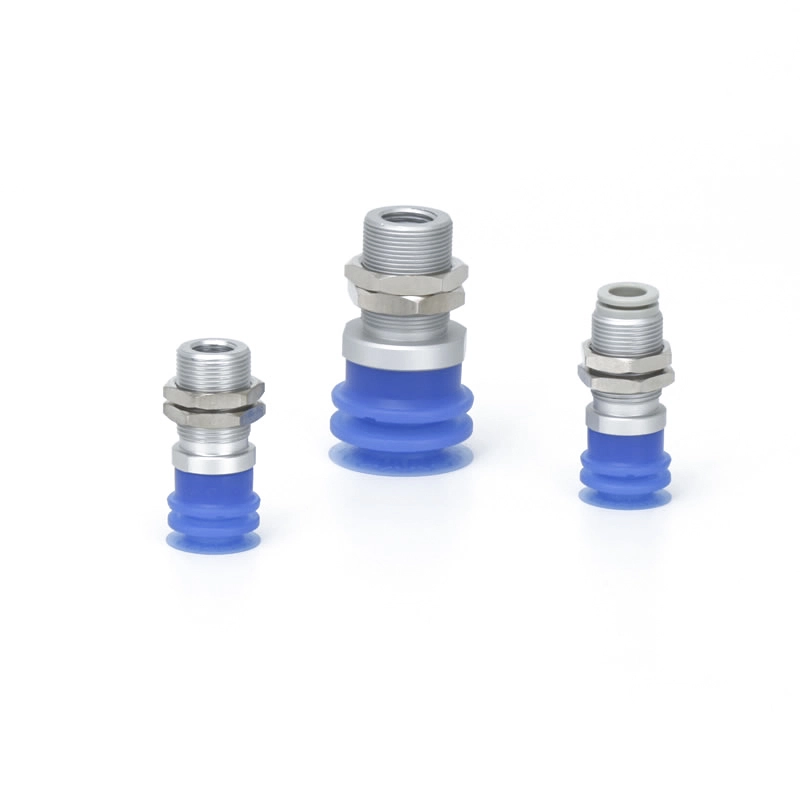

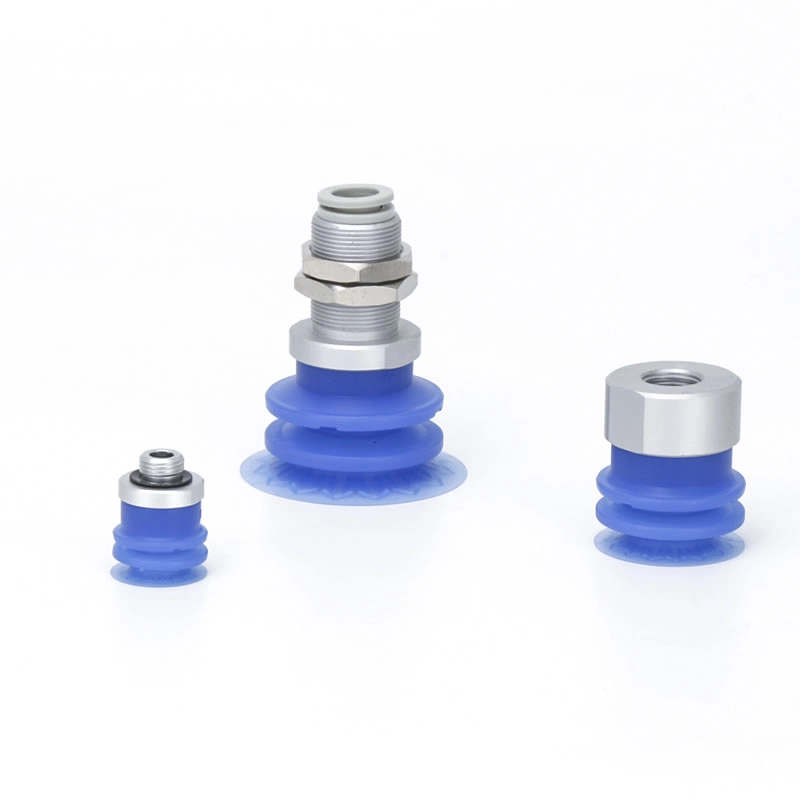

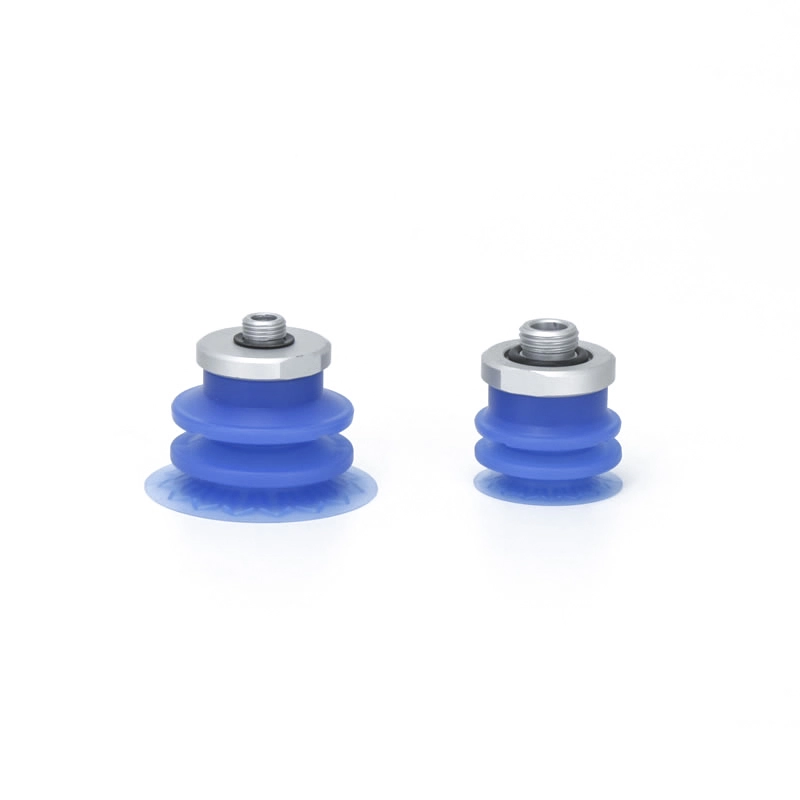

ZP3P-T Series Kanthi Adaptor Bellows 2.5-tataran Vacuum Pads
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya
Kauntungan Utama Bellows 2.5-tataran Vacuum Suction Cups ZP3P-JT
Adaptasi & Fleksibilitas Optimal:Struktur jinis bellow lan rok sing fleksibel cocog karo permukaan film sing ora rata utawa mlengkung, njamin grip sing aman.
Efek Damping sing Apik banget:Desain akordeon nyerep getaran sajrone operasi kacepetan dhuwur, nyuda deformasi film.
Kompensasi Dhuwur:Lapisan multi-tataran ngidini kanggo nangani film saka macem-macem kekandelan tanpa mundhut saka nyedhot.
Karusakan Suda / Tandha:Silikon alus lan rok khusus nglindhungi kemasan sing alus, nyegah kerut, luh, utawa tandha.
Penanganan Material Serbaguna:Cocog kanggo film kemasan panganan, medis, lan kosmetik, uga plastik tipis lan lembaran etilena.
Desain Sederhana:Konfigurasi single-layer utawa multi-layer ndhukung instalasi lan integrasi sing gampang menyang sistem pick-and-place otomatis.
FAQ
Kanggo apa seri ZP3P-JT digunakake?
Bellows 2.5-tataran Vacuum Suction Cups ZP3P-JT digunakake kanggo nangani film fleksibel lan lancip, bahan deformable. Padha ditrapake sacara wiyar ing kemasan pangan lan medis, kalebu tas wedang, tas bubuk, lan kemasan farmasi, uga ngurutake logistik lan pangolahan film otomatis.
Apa ana pilihan kanggo nyuda deformasi tas?
Ya, rok sealing fleksibel lan struktur iga sing dioptimalake mbantu nyebarake tekanan kanthi merata
Nyilikake wrinkling, bocor, lan deformasi nalika nangani
Apa fitur utama cangkir nyedhot ZP3P-JT?
Bellows 2.5-stage Vacuum Suction Cups ZP3P-JT nduweni struktur bellow 2.5-tataran, nawakake kombinasi keluwesan lan kemampuan nyerep kejut. Rok kasebut nggabungake desain iga sing dikuatake, kanthi efektif nambah kinerja lan stabilitas sealing. Lumahing nyedhot sing rata njamin genggeman sing aman ing bahan film tipis, dene unit kasebut ndhukung akselerasi nganti 4G, kanthi efektif nyuda getaran lan deformasi.
Apa padha cocok kanggo aplikasi kacepetan dhuwur?
Ya, dirancang kanggo garis produksi otomatis kanthi kacepetan dhuwur
Kinerja stabil ing akselerasi / akselerasi cepet (nganti 4G)
Becik kanggo operasi pick-and-place lan kemasan kanthi cepet

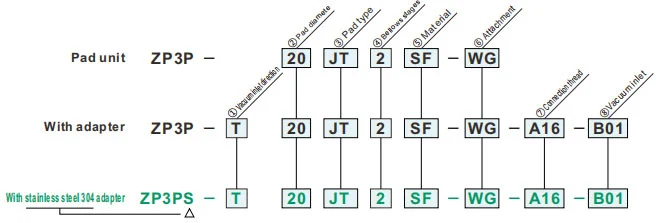

Carane Order
- Kanggo transfer adsorpsi saka workpieces karo packaging film alus fleksibel
- Rok film tipis lan iga berbentuk khusus
- Lampiran flat kanggo ngurangi kisut
- Pad warna biru, gampang kanggo mbedakake pad vakum kanthi warna sajrone pemeriksaan kontaminasi
Spesifikasi
| Kisaran suhu operasi | - 30 ~ 90 ℃ | |
| Pad | Bahan | Karet silikon |
| warna | Biru | |
| Kekerasan (Shore A: ± 5°) | A40/S | |
| Lampiran | Bahan | Resin sintetis/Baja tahan karat |
| warna | Putih | |
| ①Arah mlebu vakum | |
| T | Vertikal |
| ②Pad diameter (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Jenis pad | |
| JT | Tipe Bellow |
| ④ Tahap Bellows | |
| 2 | 2.5-Tahap |
| ⑤Material | |
| SF | Karet silikon |
| ⑥Lampiran | |
| Nil | Tanpa lampiran |
| W | Lampiran bolongan gedhe |
| WF | Lampiran datar |
| WM | Lampiran jaring |
| WG | lampiran keropos |
| ⑦ Utas sambungan | ⑧ Inlet vakum | diameteripun Pad | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Nil | - | lanang benang |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| wadon benang |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| lanang benang |
A16 | M16 x1.0 | wadon benang |
B01 | Rc1/8 | ● | - |
| Siji-tutul panggenan |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1.0 | wadon benang |
B02 | 8 mm | - | ● | |
| Siji-tutul panggenan |
10 | 10 mm | - | ● | |||
| Lampiran | W | WF | WM | WG | |
| Gambar bagean |
|
|
|
|
|
| Katrangan | Ukuran bolongan sing ditambahi kanggo njamin tingkat aliran nyedhot Kompatibel karo pompa vakum blower |
Kanggo ngurangi kisut Kanggo benda kerja tipis kanthi deformasi sithik Port nyedhot disegel kanthi permukaan sing rata kanggo nyuda nyedhot benda kerja Matesi gerakan rok lan nyuda karusakan ing workpiece |
Nyegah intrusi zat manca menyang pipa Gampang kanggo mriksa clogging lan gampang kanggo ngresiki Elemen filter nyedhot suda ngganti frekuensi ment | - | |
| Nomer bagean | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
