Nyedhot vakum minangka solusi inti kanggo "grasping fleksibel" ing otomatisasi industri kanthi papat kaluwihan inti: grasping sing ora ngrusak, adaptasi kanggo benda kerja multi-material / ora duwe aturan baku, perlindungan sing resik lan lingkungan, lan operasi sing fleksibel. Bisa dicocogake kanggo karakteristik industri beda workpieces (tipis / nglukis, tliti / coarse, sanitasi / standar).

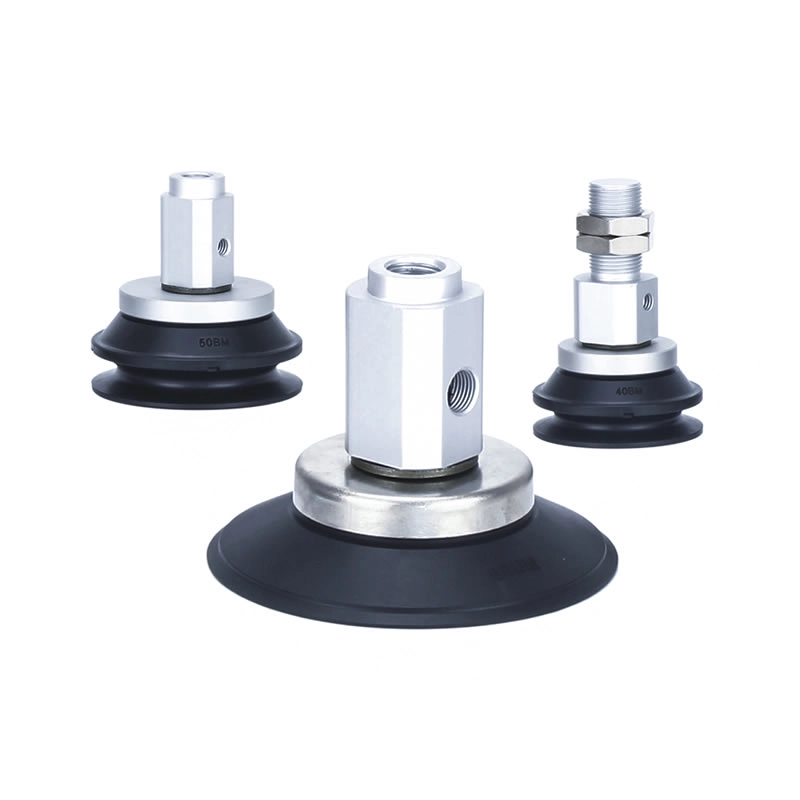

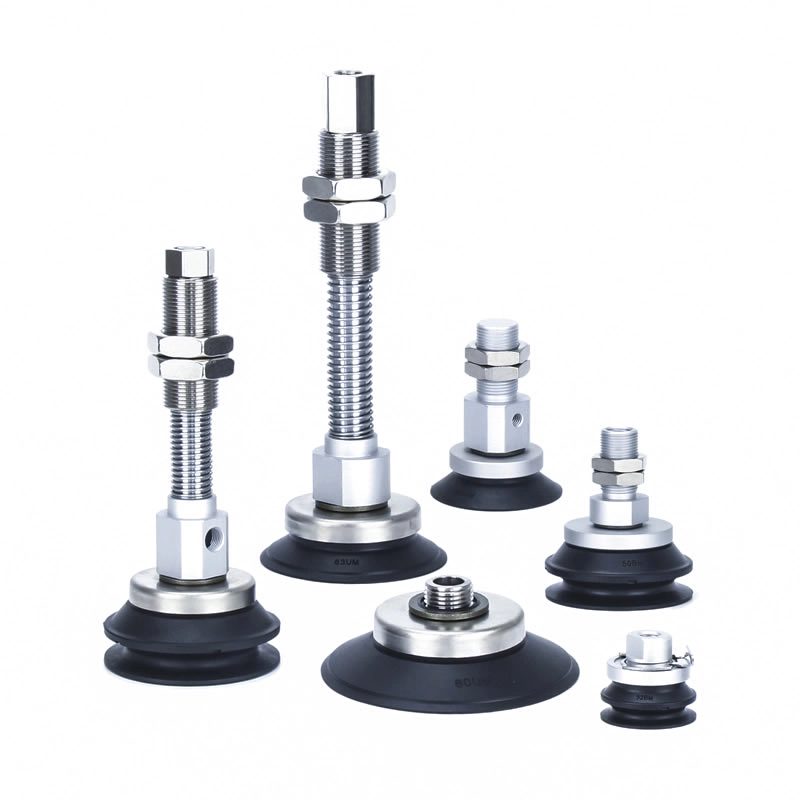

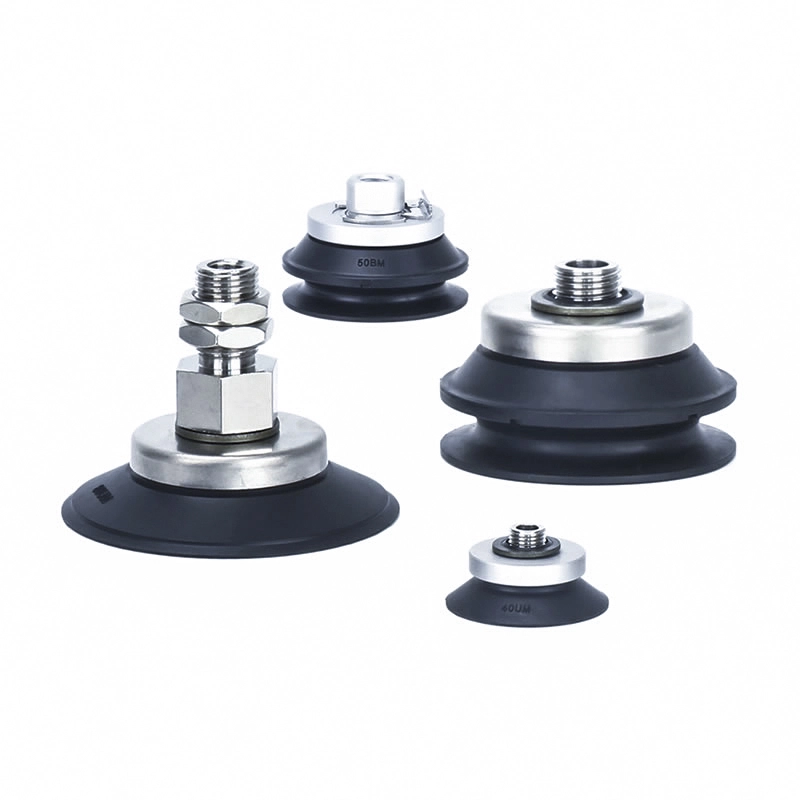

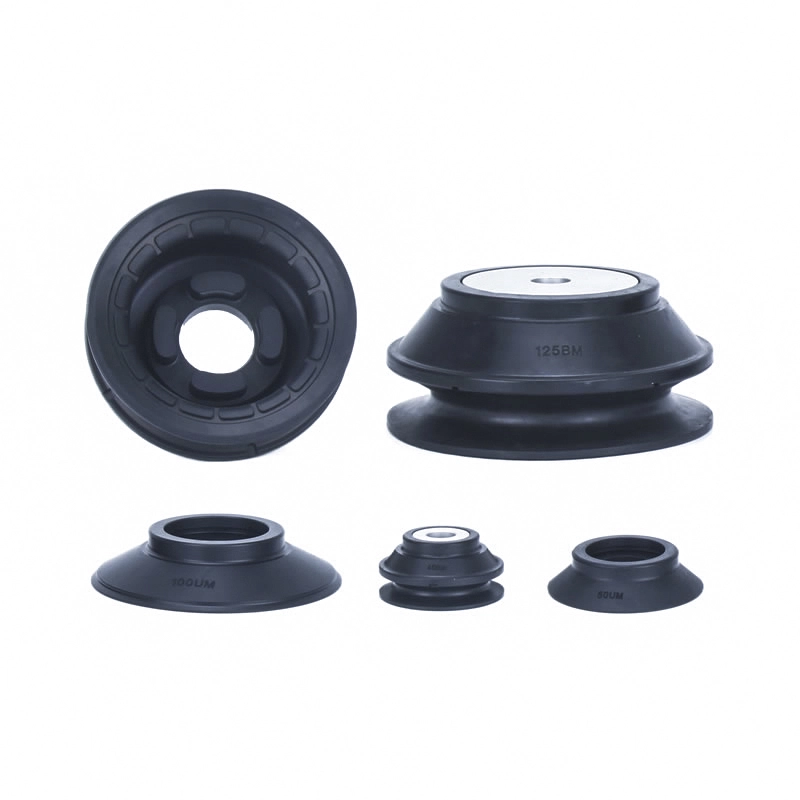

Cangkir Nyedhot Vakum Kaku Dhuwur ZP3E
Cangkir Nyedhot Vakum Kaku Dhuwur ZP3E dirancang kanggo nangani barang kerja sing gedhe utawa keropos. Nampilake lumahing sealing grooved lan struktur akordeon, padha njamin adhesion kuwat ing lumahing ora rata. Cocog kanggo kaca, lembaran logam, lan kemasan, menehi genggeman sing stabil, penanganan tanpa tandha, lan kinerja sing dipercaya ing sistem otomatisasi aliran dhuwur. Iki uga akeh digunakake ing jalur produksi ing industri kalebu manufaktur elektronik, perakitan otomotif, lan ngurutake logistik.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk
Cangkir Nyedhot Vakum Kaku Dhuwur ZP3E
ZP3E Series High Rigidity Vacuum Pad Unit
ZP3E-T Series Kanthi Adaptor High Rigidity Vacuum Pads

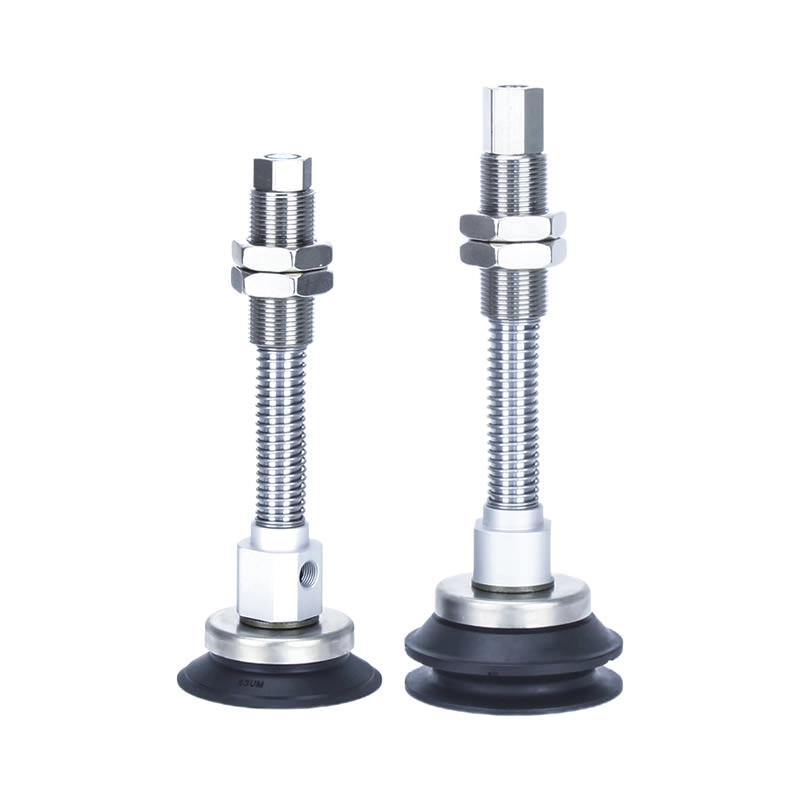

ZP3E-T Series Kanthi Buffer High Rigidity Vacuum Pads
ZP3E-Y Series Kanthi Adaptor High Rigidity Vacuum Pads
Seri ZP3E-Y Kanthi Buffer High Rigidity Vacuum Pads
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya
Cangkir Nyedhot Vakum Kaku Dhuwur ZP3E minangka cangkir vakum kelas industri sing dirancang kanggo nangani workpiece kanthi area gedhe. Padha becik kanggo aplikasi sing mbutuhake adhesi sing kuat, kedap udara sing dhuwur, lan grip sing stabil, sanajan ing permukaan sing ora rata utawa rada permeabel.
Fitur Utama
Kapabilitas Handling tugas abot
Cangkir Nyedhot Vakum Kaku Dhuwur ZP3E dirancang khusus kanggo benda kerja sing gedhe lan abot, kayata karton, panel kaca, lan lembaran logam.
kisaran diameteripun:32mm kanggo 125mm
Kasedhiya ing konfigurasi siji-lapisan lan pindho-lapisan
Peningkatan Kinerja Sealing
Lumahing nyedhot grooved nambah stabilitas genggeman lan njaga vakum
Struktur sealing berbentuk akordeon adaptasi karo permukaan sing cenderung utawa ora rata
Njamin adhesion dipercaya sanajan kanggo workpieces sudhut mlengkung utawa ora duwe aturan baku
Optimized kanggo Bahan keropos
Cocog kanggo karton, karton, lan bahan permeabel liyane
Dianggo kanthi efektif karo sistem vakum aliran dhuwur
Njaga nyedhot konsisten sanajan bocor hawa tipis
Instalasi Fleksibel
Multiple pilihan soyo tambah kanggo persiyapan otomatis beda
Kompatibel karo lengan robot lan jalur produksi otomatis
Aplikasi
Peralatan Otomasi Industri
Mesin mbentuk kothak kertas: Transport and position cardboard sheets
Sistem kemasan:Numpuk lan mindhah karton lan bahan sing abot
otomatisasi robot:Grip stabil lan rilis cepet ing jalur perakitan
Penanganan benda kerja
Pengolahan kaca:Penanganan non-marking saka panel kaca sing alus lan abot
Lembaran logam & plastik:Plat baja, lembaran aluminium, lan papan plastik kandel
Logistik & Gudang:Numpuk otomatis produk abot
Kaluwihan Performance
Struktur kaku dhuwur njamin stabilitas sajrone penanganan beban abot.
Desain non-marking nglindhungi lumahing sensitif-kayata kaca-saka karusakan.
Kapabilitas retensi vakum sing kuat njamin operasi sing dipercaya ing lingkungan sing nuntut.
Cangkir Nyedhot Vakum Kaku Dhuwur ZP3E cocog kanggo digunakake ing industri elektronik, otomotif, logistik, lan manufaktur.
Apa Milih China-Made ZP3E Vacuum Cups
Produksi sing larang regane kanthi kinerja sing dipercaya
Teknologi diwasa nggunakake silikon berkualitas tinggi lan penyegelan vakum canggih
Wide produk kanggo nyukupi kabutuhan industri beda
Rantai pasokan sing stabil njamin pangiriman sing cepet lan konsisten

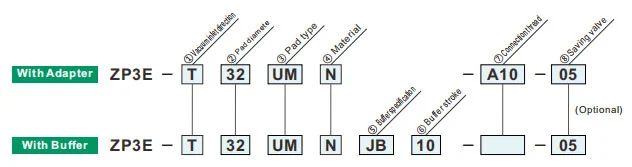

Carane Order
| ②Diameter pad (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Jenis pad | |
| UM | Tipe flat kanthi alur |
| BM | Tipe Bellows karo iga lan alur |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.
| ⑧Piring | |
| Nil | Tanpa piring |
| P | Kanthi piring |
|
Model
②Diameter pad (mm)
|
Tipe flat kanthi alur (UM) | Tipe Bellows kanthi iga lan alur (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Arah mlebu vakum | |
| T | Vertikal |
| Y | Lateral |
| ②Diameter pad (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Jenis pad | |
| UM | Tipe flat kanthi alur |
| BM | Tipe Bellows karo iga lan alur |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.
| ⑦ Inlet vakum | ZP3E-T / Vertikal | ZP3E-Y / Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Utas lanang | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1.5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| Utas wadon | B8 | M8 x1.25 | ● | — | ● | — |
| B10 | M10 x1.5 | ● | — | — | — | |
| B12 | M12 x1.75 | — | ● | — | ● | |
| B18 | M18 x1.5 | — | ● | — | — | |
| ⑤Spesifikasi buffer | |
| JB | Puteran (Kuningan, Kanthi Bushing) |
| JF | Puteran (Baja, Kanthi Bushing) |
| KB | Non-rotating (Kuningan, Kanthi Bushing) |
| ⑦ Inlet vakum | A14 | Nil | A18 | Nil | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥Buffer stroke | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧Saving katup tetep orifice | |||
| ukuran (mm) |
diameteripun Pad | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Referensi SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Gaya reaktif spring
| Utas sambungan | Torsi kenceng ± 5% [N·m] | Stroke buffer (mm) | Gaya reaktif pegas [N] | ||
| Kuningan, Dengan Bushing (JB/KB) | Baja, Kanthi Bushing (JF) | Ing 0 stroke | Ing stroke lengkap | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
