Nyedhot vakum minangka solusi inti kanggo "grasping fleksibel" ing otomatisasi industri kanthi papat kaluwihan inti: grasping sing ora ngrusak, adaptasi kanggo benda kerja multi-material / ora duwe aturan baku, perlindungan sing resik lan lingkungan, lan operasi sing fleksibel. Bisa dicocogake kanggo karakteristik industri beda workpieces (tipis / nglukis, tliti / coarse, sanitasi / standar).

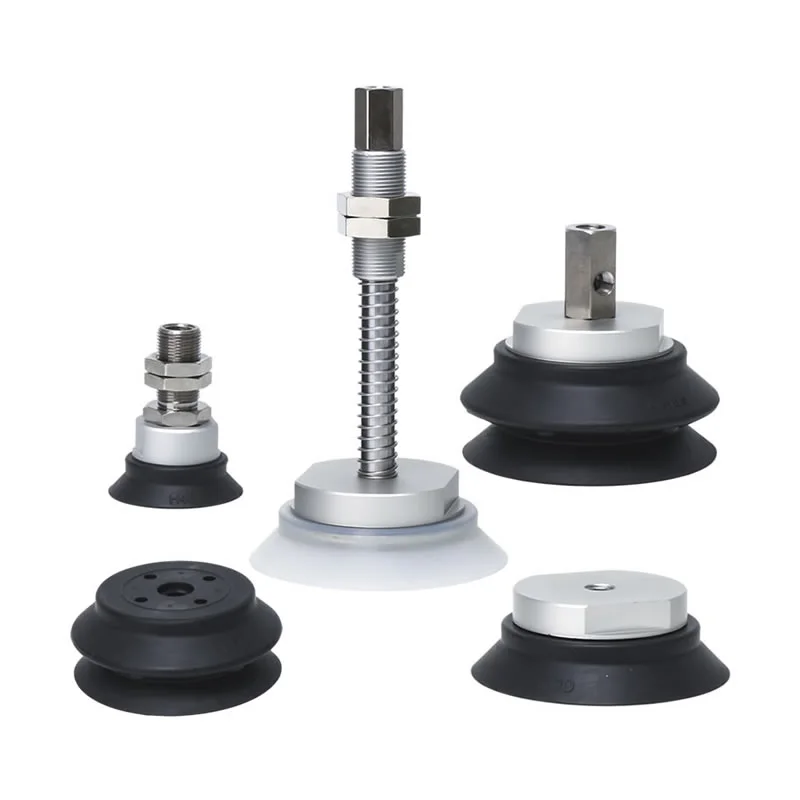

Cangkir Nyedhot Vakum Kaku Dhuwur ZP
Minangka produsen China sing misuwur, pabrik kita nawakake Cangkir Nyedhot Vakum Kaku Dhuwur ZP (Ø40-125mm) kanggo tugas abot. Minangka pemasok paling dhuwur, kita nyedhiyakake bahan NBR, silikon, lan anti-statis kanthi desain bantalan kanggo nyuda dampak. Sampurna kanggo permukaan sing rapuh lan garis baterei lithium.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk
Cangkir Nyedhot Vakum Kaku Dhuwur ZP
Unit Pad Tugas Berat Seri ZP
ZPT Series Heavy-tugas Kanthi Adaptor Vacuum Pads
ZPT Series Heavy-tugas Kanthi Adaptor Vacuum Pads
ZPX Series Heavy-duty Kanthi Adaptor Vacuum Pads
ZPX Series Heavy-duty Kanthi Buffer Vacuum Pads
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya
Cangkir Nyedhot Vakum Kaku Dhuwur ZP minangka solusi grip industri sing dirancang khusus kanggo nangani benda kerja sing ukurane gedhe, abot, utawa gampang diowahi. Minangka pabrikan khusus ing China, kita wis ngrancang produk iki kanthi struktur dasar cangkir nyedhot sing dikuatake lan perakitan krenjang; iki njamin resistance ngédap kanggo pasukan lateral lan njogo stabilitas unggul nalika grip beban abot, nggawe komponen pneumatik selaras indispensable ing lapangan automation industri abot.
Spesifikasi Teknis & Versatility
1. Pilihan Diameter Gedhe kanggo Angkat maksimum
Kanggo nyukupi kabutuhan beban sing beda-beda, Cangkir Nyedhot Vakum Kaku ZP kasedhiya ing pirang-pirang diameter gedhe:
φ40, φ50, φ63, φ80, φ100, lan φ125mm.
Ukuran kasebut ngidini area kontak vakum sing dhuwur, nyedhiyakake pasukan angkat sing dibutuhake kanggo komponen industri abot.
2. Pilihan Multi-Material kanggo Lingkungan Beragam
Lingkungan kerja ndhikte materi. We nawakake macem-macem elastomer kualitas kanggo mesthekake cangkir nyedhot thrives ing aplikasi tartamtu:
NBR (Nitrile Rubber):Resistance lenga banget kanggo lingkungan otomotif lan mesin.
Karet silikon:Becik kanggo aplikasi suhu dhuwur lan safety bahan pangan.
Polyurethane & Fluororubber:Ketahanan nyandhang dhuwur lan stabilitas kimia kanggo reresik industri khusus utawa garis lapisan.
Bahan anti-statis:Kritis kanggo perakitan elektronik lan penanganan semikonduktor.
3. Bantalan & Pemasangan Terpadu
Keamanan lan presisi bebarengan. Cangkir Nyedhot Vakum Kaku Dhuwur ZP nawakake:

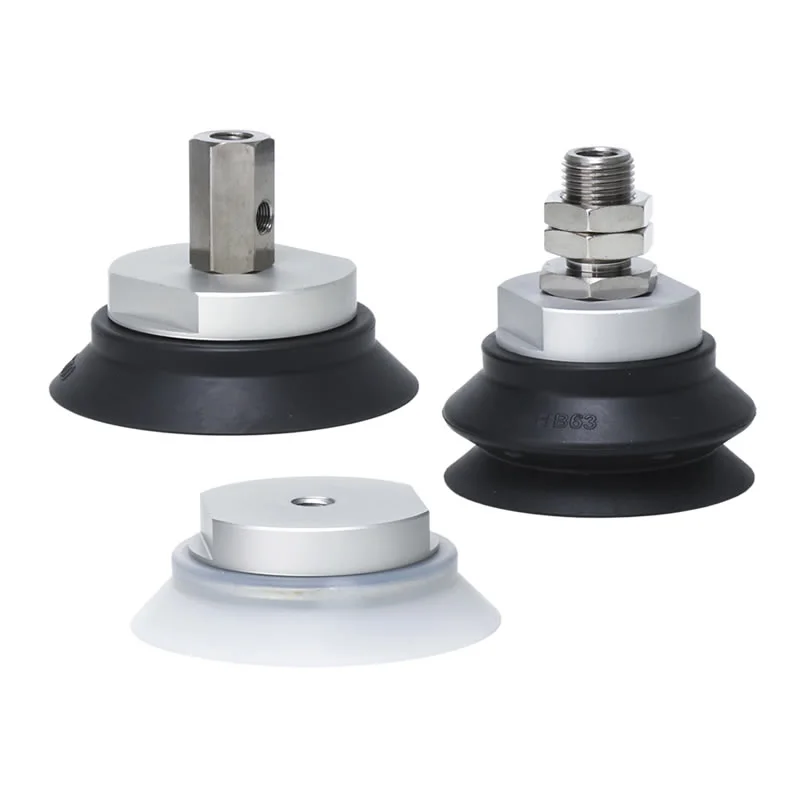

Versi cushioned:Efektif nyuda pasukan impact sajrone kontak, nglindhungi permukaan sing rapuh lan nyuda geter sistem.
Versi Non-Cushioned:Kanggo aplikasi sing kaku, kontak langsung luwih disenengi.
Pemasangan fleksibel:Kasedhiya karo benang eksternal utawa internal lan stopkontak vakum vertikal supaya pas karo tata letak mesin sing wis ana.
Napa milih Cangkir Nyedhot Vakum Kaku Dhuwur Pabrik Commaelec ZP?
1. Desain Dasar sing Dikuatake:Commaelec's High Rigidity Vacuum Suction Cups ZP nduweni fitur kaku sing ditingkatake ing titik sambungan antarane cangkir nyedhot lan pas, kanthi efektif nolak gaya geser lateral.
2. Wide Range saka Ukuran:Kasedhiya ing macem-macem ukuran saka φ40 nganti φ125 mm, cangkir nyedhot iki dirancang khusus kanggo nangani obyek abot kayata heavy-duty sheet metal, watu, lan kaca area gedhe, njamin rock-padhet adhesion.
3. Minangka pemasok kanthi fasilitas manufaktur dhewe, Commaelec nawakake telung pilihan materi:
Anti-statis:Dirancang khusus kanggo industri elektronik lan semikonduktor kanggo nyegah karusakan komponen sensitif saka discharge statis.
Komponen All-Stainless Steel:Utamane cocog kanggo industri baterei lithium-ion, nyukupi syarat kanggo bahan tanpa tembaga lan seng, kanthi resistensi karat lan kebersihan sing dhuwur.
Karet Fluorokarbon (FKM) lan EPR:Cocog kanggo lingkungan kimia utawa operasi suhu dhuwur (kayata demolding bagean cetakan injeksi), nyedhiyakake stabilitas kimia lan tahan cuaca sing apik.

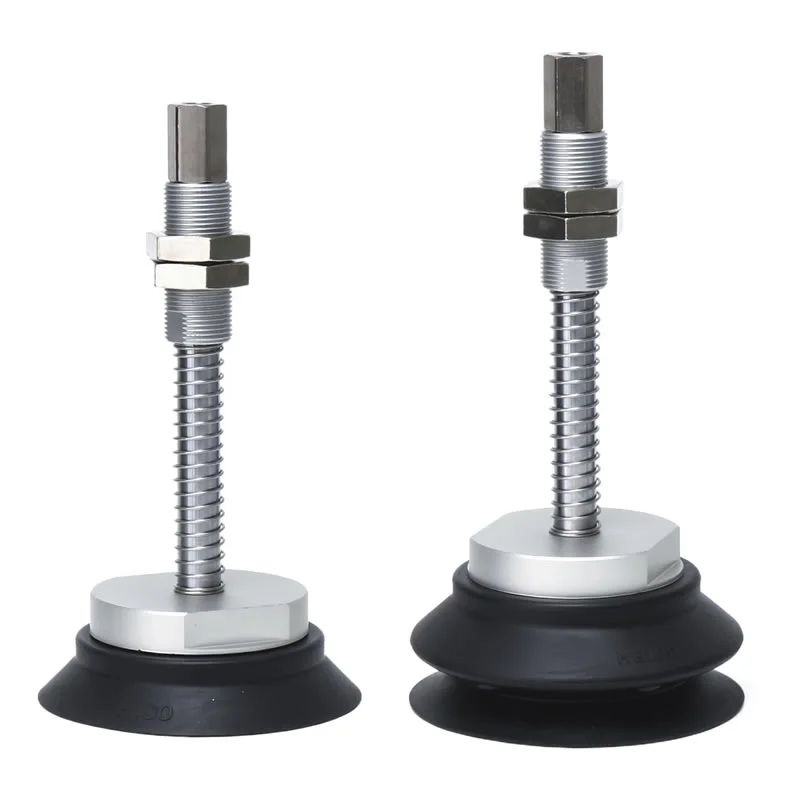

4. Teknologi bantalan presisi:Kasedhiya ing Versi Cushioned, kanthi kisaran stroke 6mm–50mm. Nalika tuwung nyedhot kontak lumahing pecah (kayata kaca ultra-tipis), krenjang bantalan nyerep energi impact cepet, Ngartekno nyuda gangguan lan ndawakake umur peralatan.

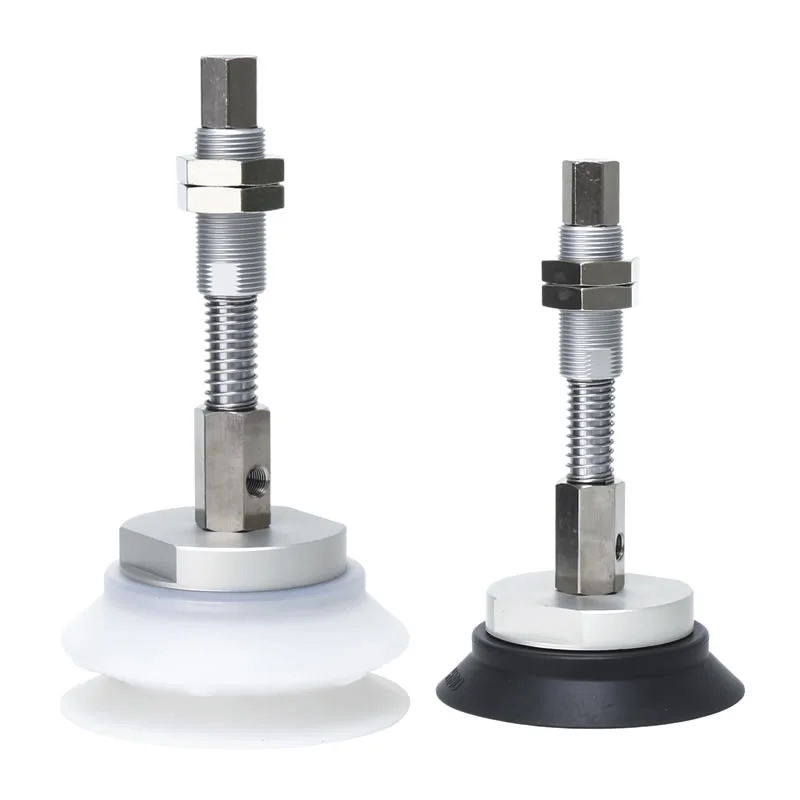

5. Solusi Vakum Multi-Direksi:krenjang soyo tambah kanggo High Rigidity Vacuum Suction Cups ZP ndhukung loro vertikal lan konfigurasi port vakum lateral, karo switchable opsi threading internal lan eksternal; desain iki Ngartekno menakake tata spasial lan proses instalasi ing pungkasan-saka-lengen perkakas (EOAT) antarmuka.

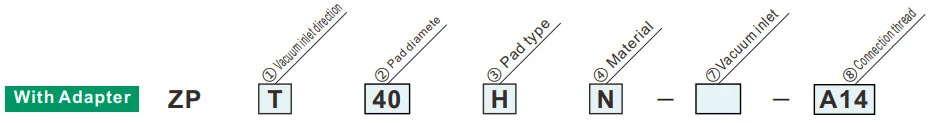

Carane Order
| ②Paddiameter | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Jenis pad | |
| H | Flat karo iga |
| HB | Tipe bellow |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
Simbol ijo minangka model sing disesuaikan
| ①Arah mlebu vakum | diameteripun Pad | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Vertikal |
|
⑦Vacuuminlet | Utas wadon | B6 | m6x1 | ● | — | — | ||||
| B8 | M8x1.25 | ● | ● | — | |||||||||
| B10 | M10x1.5 | ● | ● | — | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
|
B16 | M16x1.5 | — | ● | ● | ||||||||
| ⑧ | Utas lanang | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1.5 | — | ● | ● | |||||||||
| X | Lateral |
|
Utas wadon | B8 | M8x1.25 | ● | — | — | |||||
| B10 | M10x1.5 | ● | ● | ● | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Pad diameteripun | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
Simbol ijo minangka model sing disesuaikan
| ③Jenis pad | |
| H | Flat karo iga |
| HB | Tipe bellow |
| ①Arah mlebu vakum | |
| T | Vertikal |
| X | Lateral |
| ③Jenis pad | |
| H | Flat karo iga |
| HB | Tipe bellow |

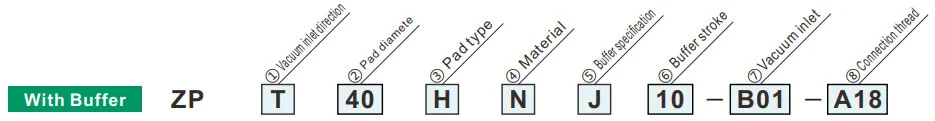

| ⑤Spesifikasi buffer | |
| J | Puteran (Aluminium, Tanpa Bushing) |
| JB | Rotating (Kuningan, Kanthi Bushing) |
| JF | Puteran (Baja, Kanthi Bushing) |
| KB | Non-rotating (Kuningan, Kanthi Bushing) |
| ⑦ Inlet vakum | |
| B01 | Rc1/8 |
| ②Pad diameteripun | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
Simbol ijo minangka model sing disesuaikan
| diameteripun Pad | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Buffer stroke | 10 | 10 mm | ● | ● | ● | ||||||
| 20 | 20 mm | ● | — | — | |||||||
| 25 | 25 mm | — | ● | ● | |||||||
| 30 | 30 mm | ● | ● | ● | |||||||
| 50 | 50 mm | — | ● | ● | |||||||
| 75 | 75 mm | — | ● | ● | |||||||
| ⑧Utas sambungan | Utas lanang | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1.5 | — | ● | — | |||||||
| A22 | M22x1.5 | — | — | ● | |||||||
Gaya reaktif spring
| Utas sambungan | Torsi pengetatan ± 5% [N·m] | Stroke buffer (mm) | Gaya reaktif pegas [N] | |||
| Aluminium (J) | Kuningan, Dengan Bushing(JB/KB) | Baja, Kanthi Bushing (JF) | Ing 0stroke | Ing stroke lengkap | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1.5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1.5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
