Nyedhot vakum minangka solusi inti kanggo "grasping fleksibel" ing otomatisasi industri kanthi papat kaluwihan inti: grasping sing ora ngrusak, adaptasi kanggo benda kerja multi-material / ora duwe aturan baku, perlindungan sing resik lan lingkungan, lan operasi sing fleksibel. Bisa dicocogake kanggo karakteristik industri beda workpieces (tipis / nglukis, tliti / coarse, sanitasi / standar).
Dasar Tanpa Kunci Ring Vakum Nyedhot Cups ZP
Cangkir Nyedhot Vakum Vakum ZP sing digawe saka China duwe kaluwihan lan adol sing signifikan: Kaping pisanan, dheweke nawakake efektifitas biaya sing dhuwur. Nggunakake dhasar manufaktur sing diwasa, dheweke ngontrol biaya kanthi efektif nalika njamin kinerja produk, saéngga nyuda biaya pengadaan kanggo para pelanggan; Kapindho, nyedhiyakake macem-macem kategori produk kanthi macem-macem spesifikasi lan model; Katelu, teknologine wis diwasa. Nggunakake bahan premium kaya silikon lan teknologi tahan tekanan vakum canggih, padha njamin adhesion lan stabilitas sing kuat, njamin penanganan materi sing aman; Kaping papat, rantai pasokan kasebut stabil, didhukung dening rantai industri domestik sing kuat lan kapasitas produksi sing kuwat kanggo njamin pangiriman pas wektune. Kaluwihan kasebut nggawe cangkir nyedhot vakum sing diprodhuksi ing njero saingan banget ing bidang otomatisasi industri.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk
Dasar Tanpa Kunci Ring Pad ZP Tool
Unit Pad Seri ZP
Seri ZPT Kanthi Pad Vakum Adaptor
Seri ZPT Kanthi Bantalan Vakum Buffer
Seri ZPR Kanthi Pad Vakum Adaptor
Seri ZPR Kanthi Pad Vakum Buffer
Seri ZPY Kanthi Pad Vakum Adaptor
Seri ZPY Kanthi Bantalan Vakum Buffer
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya

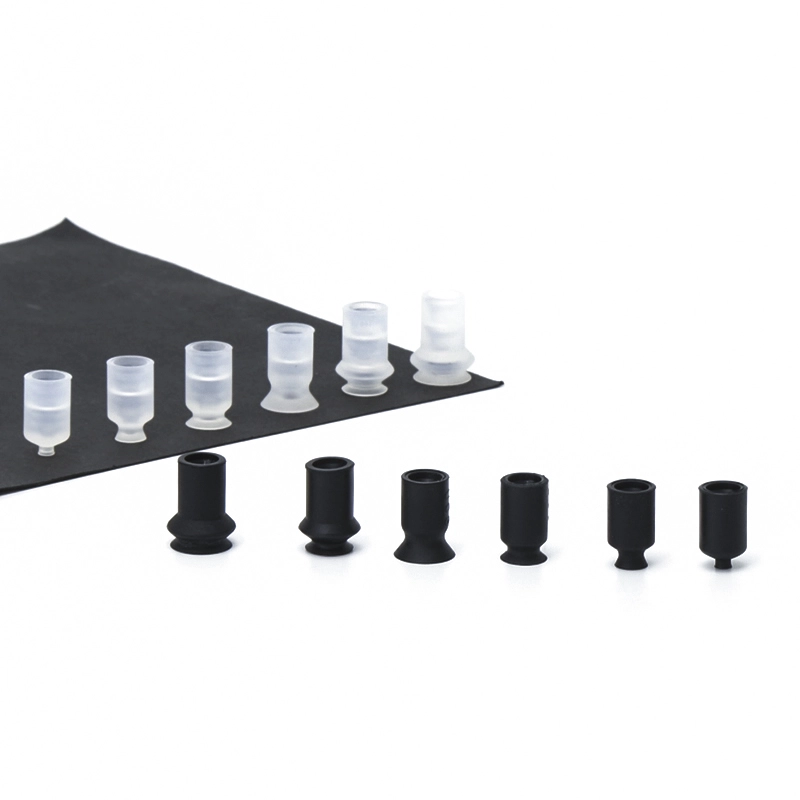

Apa Dasar Tanpa Kunci Ring Vakum Suction Cups ZP?
Definisi & Fungsi
• Vakum Gripping Tool:Nggawe segel karo lumahing workpiece kanggo ngaktifake ngangkat lan posisi
• Aplikasi Fleksibel:Cocog kanggo permukaan sing alus, rata, utawa rada mlengkung
• Dhukungan Otomatis:Digunakake ing senjata robot, konveyor, lan sistem penanganan
Fitur Struktural
• Digawe saka elastomer awet kayata silikon utawa poliuretan
• Desain entheng kanggo ngurangi beban ing sistem robot
• Kasedhiya ing pirang-pirang dhiameter lan wujud kanggo macem-macem aplikasi
Kaluwihan inti
Instalasi Fleksibel & Gampang
• Ora struktur ring kunci simplifies soyo tambah lan panggantos
• Nyuda wektu instalasi lan gaweyan pangopènan
Kinerja Sealing sing dipercaya
• Njamin genggeman vakum stabil ing lumahing Gamelan lan non-keropos
• Njogo nyedhot konsisten sak operasi kacepetan dhuwur
Solusi Biaya-Efektif
• Struktur prasaja nyuda biaya manufaktur lan panggantos
• Becik kanggo aplikasi skala gedhe utawa siklus dhuwur
Awet & Wear-Tahan
• Bahan berkualitas tinggi nyedhiyakake umur layanan sing dawa
• Tahan kanggo abrasion lan nggunakake bola-bali
Kompatibilitas Wide
• Kompatibel karo macem-macem generator vakum lan sistem soyo tambah
• Cocog kanggo sawetara lingkungan industri
Kustomisasi & Proses Produksi
Pilihan Kustomisasi
Kanggo nyukupi syarat otomatisasi industri sing beda-beda, Cangkir Nyedhot Vakum Tanpa Kunci Ring ZP bisa disesuaikan kanthi lengkap saka pilihan materi nganti desain struktur:
• Pilihan Material
o Silicone (SI): Resistance suhu dhuwur, becik kanggo elektronik lan lingkungan resik
o Polyurethane (PU): resistance nyandhang banget kanggo operasi siklus dhuwur
o NBR: solusi biaya-efektif kanggo aplikasi industri umum
o Pilihan bahan anti-statis utawa bahan pangan kanggo industri khusus
• Ukuran & Geometri
o Wide sawetara diameteripun kanggo cocog kapasitas mbukak beda
o Struktur bellow sing rata utawa tipis kanggo kondisi permukaan sing beda
• Kekerasan & Kelenturan (Shore A)
o Bahan sing luwih alus kanggo produk sing alus utawa rapuh
o Senyawa harder kanggo tugas abot utawa dhuwur-kacepetan penanganan
o Optimized imbangan antarane keluwesan lan kekiatan
• Pemasangan & Kompatibilitas Antarmuka
o Adaptasi kanggo macem-macem nduwèni lan sistem vakum
o Ukuran benang lan jinis sambungan sing cocog (metrik, BSP, NPT)
o Integrasi karo unsur soyo tambah beda utawa adaptor
• Desain Khusus Aplikasi
o Pola lumahing anti-slip kanggo genggeman sing luwih apik
o Bahan tahan lenga utawa bahan kimia kanggo lingkungan sing atos
o Kustomisasi kinerja suhu dhuwur utawa suhu rendah

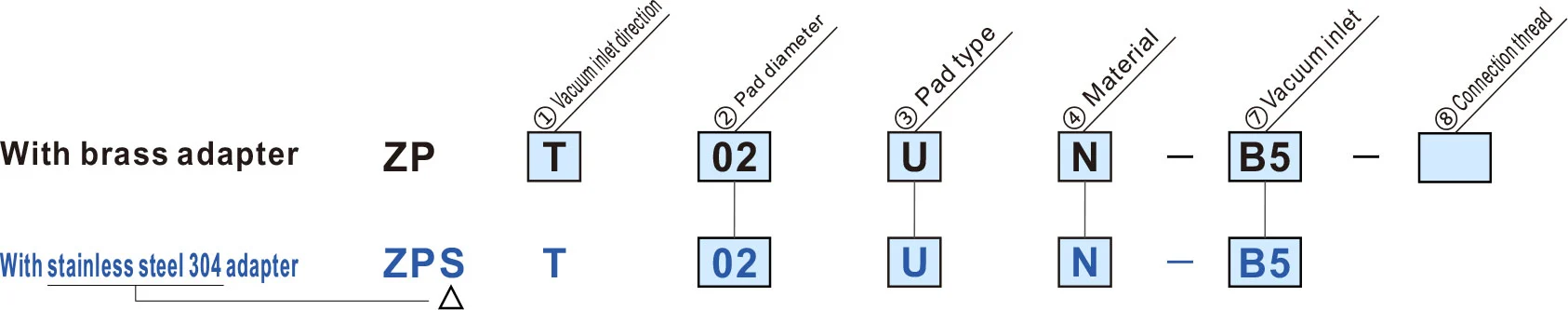

Carane Order
|
③ Tipe Pad
② Pad diameter (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Tipe Flat / Tipe Oval | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipe Bellow | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tipe Flat tipis | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tipe Flat Tipis karo Iga | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
Simbol biru minangka model sing disesuaikan
| Ukuran Pemasangan Adaptor | |
| Yen adaptor bakal digawe dening customer, desain adaptor karo dimensi ditampilake tengen. |
|
| ① Arah mlebu vakum | ⑦ Inlet vakum | ⑧ Utas sambungan | |||||||
| T | Vertikal |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Lateral |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Tipe diameter pad (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Tipe Flat / Tipe Oval | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipe Bellow | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tipe Flat tipis | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tipe Flat Tipis karo Iga | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
Simbol biru minangka model sing disesuaikan.
| ⑧ Utas sambungan | ||
| Mbuh thread | A5 | M5 x 0.8 |
| A6 | M6 x 1.0 | |
| Utas wadon | B4 | M4 x 0.7 |
| B5 | M5 x 0.8 | |

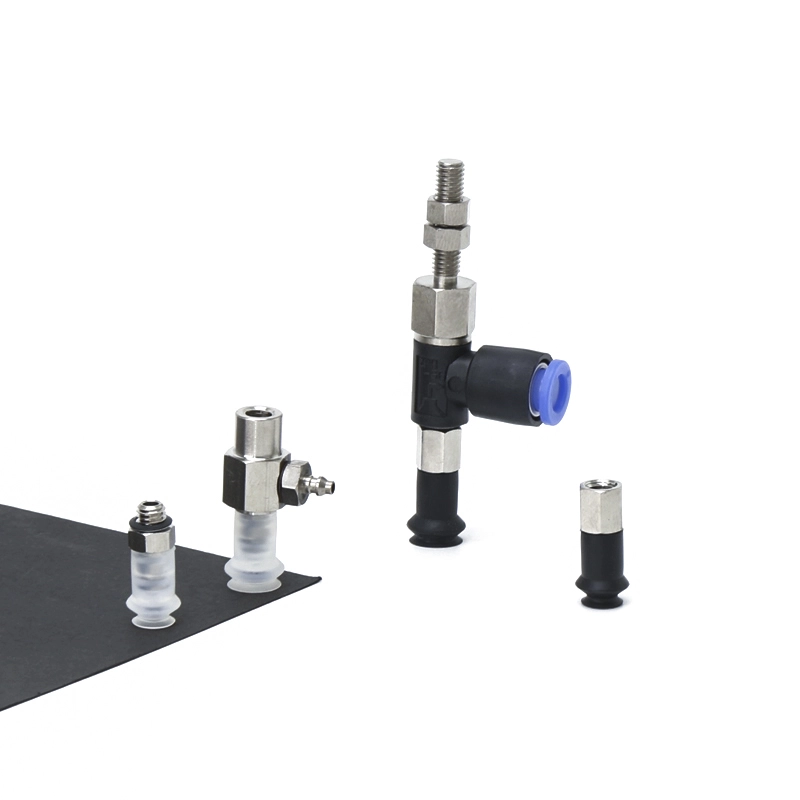

| ⑦ Inlet vakum | |||
| Mbuh thread | A5 | M5 x 0.8 | |
| A6 | M6 x 1.0 | ||
| Utas wadon | B4 | M4 x 0.7 | |
| B5 | M5 x 0.8 | ||
| Ba rb fitting | U4 | Kanggo ø4 tabung alus | M-5AU-4 |
| N4 | Kanggo tabung nilon ø4 | M-5AN-4 | |
| U6 | Kanggo ø6 tabung alus | M-5AU-6 | |
| N6 | Kanggo ø6 nilon tubing | M-5AN-6 | |
| Siji-tutul fitting | 04 | ø4 | |
| 06 | ø6 | ||
| ① Arah mlebu vakum | ⑦ Inlet vakum | |||||||||
| T | Vertikal |
|
B3B5U4N4U6N60406 |
|||||||
| R | Lateral |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ Tipe Pad
② Pad diameter (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Tipe Flat / Tipe Oval | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipe Bellow | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tipe Flat tipis | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tipe Flat Tipis karo Iga | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
Simbol biru minangka model sing disesuaikan.

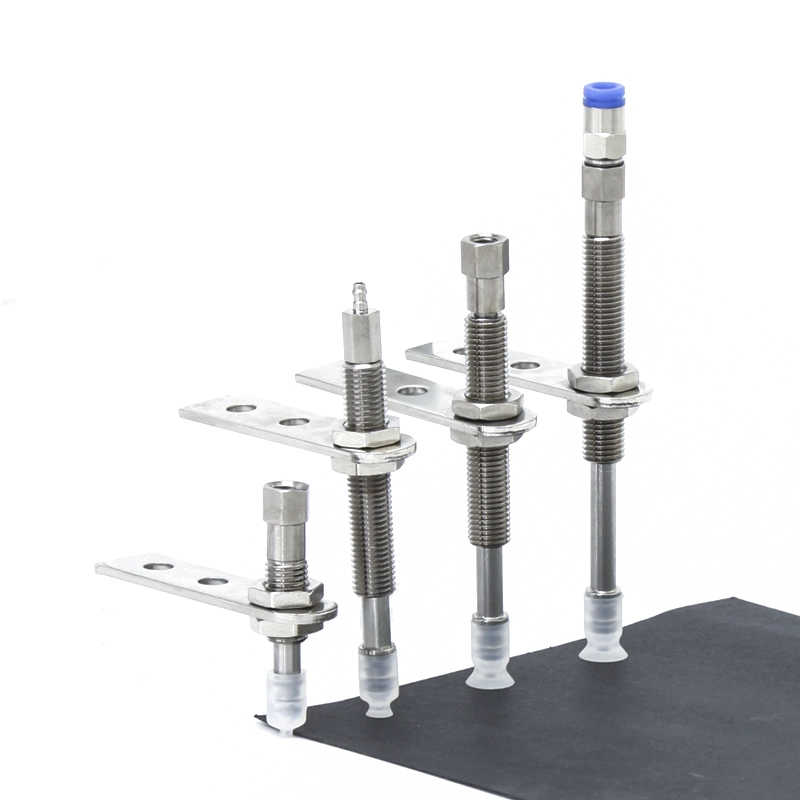

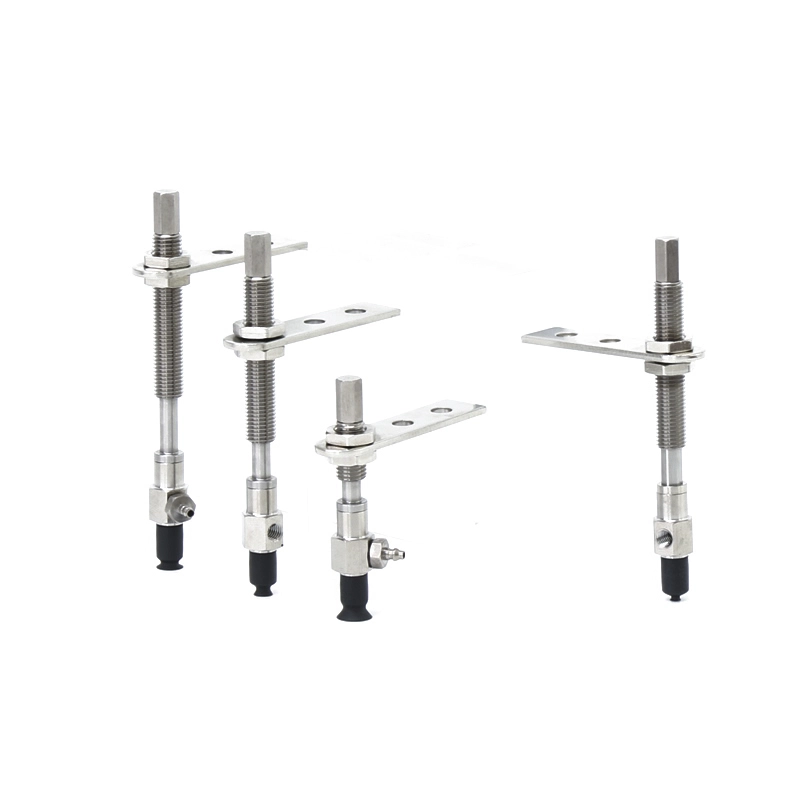

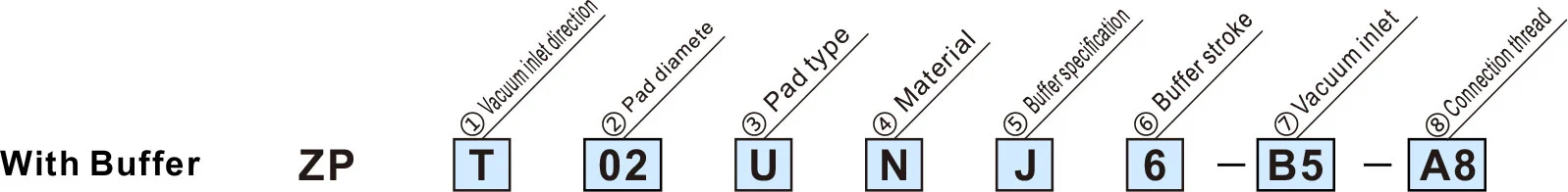

| ⑤ Spesifikasi buffer | |
| J | Puteran |
| K | Non-rotating |
| JN | Puteran (Tanpa buffer plate) |
| KN | Non-rotating (Tanpa buffer plate) |
| ⑥ Buffer stroke | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Inlet vakum | |||
| Mbuh thread | A5 | M5 x 0.8 | |
| A6 | M6 x 1.0 | ||
| Utas wadon | B3 | M3 x 0,5 | |
| B5 | M5 x 0.8 | ||
| Barb fitting | U4 | Kanggo ø4 tabung alus | M-5AU-4 |
| N4 | Kanggo tabung nilon ø4 | M-5AN-4 | |
| U6 | Kanggo ø6 tabung alus | M-5AU-6 | |
| N6 | Kanggo ø6 nilon tubing | M-5AN-6 | |
| Siji-tutul fitting | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Utas sambungan | |
| A8 | M8 x 1.0 |
Spesifikasi
| Lock ring / jinis Pad | Pad diameteripun / dimensi | Aplikasi | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Tanpa Kunci Ring | Tipe Flat (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Kanggo workpieces karo lumahing warata lan undeformed |
| Tipe Oval (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Kanggo potongan karya kanthi watesan ing permukaan adsorpsi | |
| Tipe Flat tipis (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Kanggo workpieces alus kayata sheets tipis utawa vinyl. Wrinkling utawa deformasi sajrone adsorpsi bisa dikurangi. | |
| Tipe Flat tipis karo Iga (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Kanggo workpieces alus kayata sheets tipis utawa vinyl. Workpieces bisa dibusak gampang thanks kanggo iga |
|
| Tipe Bellow (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Kanggo digunakake ing ngendi ora ana papan kanggo buffer utawa kanggo benda kerja kanthi permukaan miring | |
| Kanthi Lock Ring | Tipe Flat (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kanggo workpieces karo lumahing warata lan undeformed |
| Tipe Flat karo Iga (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kanggo workpieces kang gampang deformed. Workpieces bisa dicopot kanthi gampang amarga iga | |
| Tipe Bellow (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kanggo digunakake ing ngendi ora ana papan kanggo buffer utawa kanggo benda kerja kanthi permukaan miring | |
| Jinis jero (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Kanggo benda kerja kanthi permukaan sing mlengkung utawa kanggo benda kerja bunder | |
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
