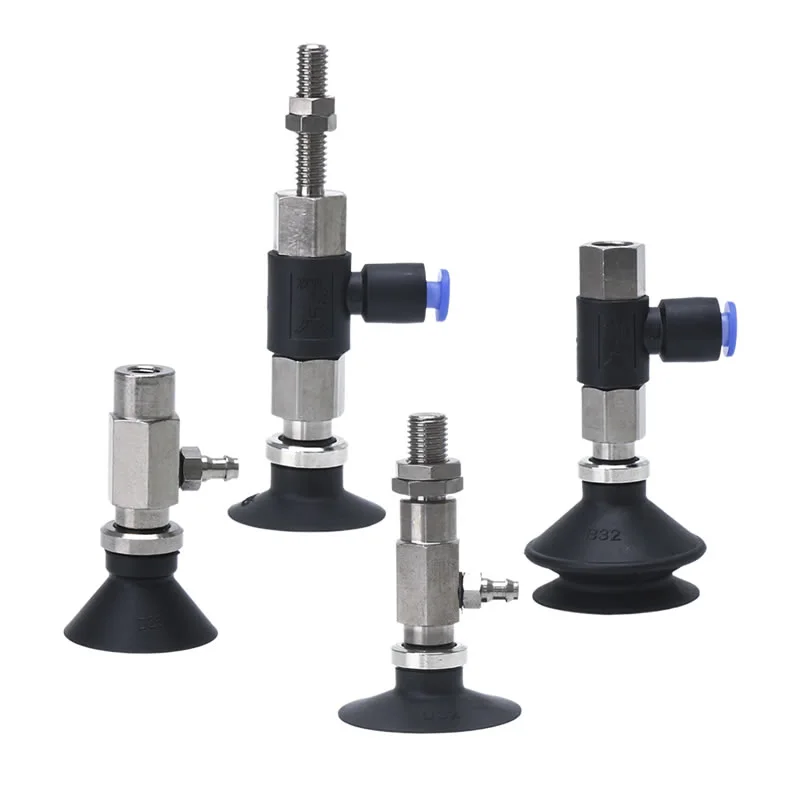

Seri ZPT Kanthi Pad Vakum Adaptor

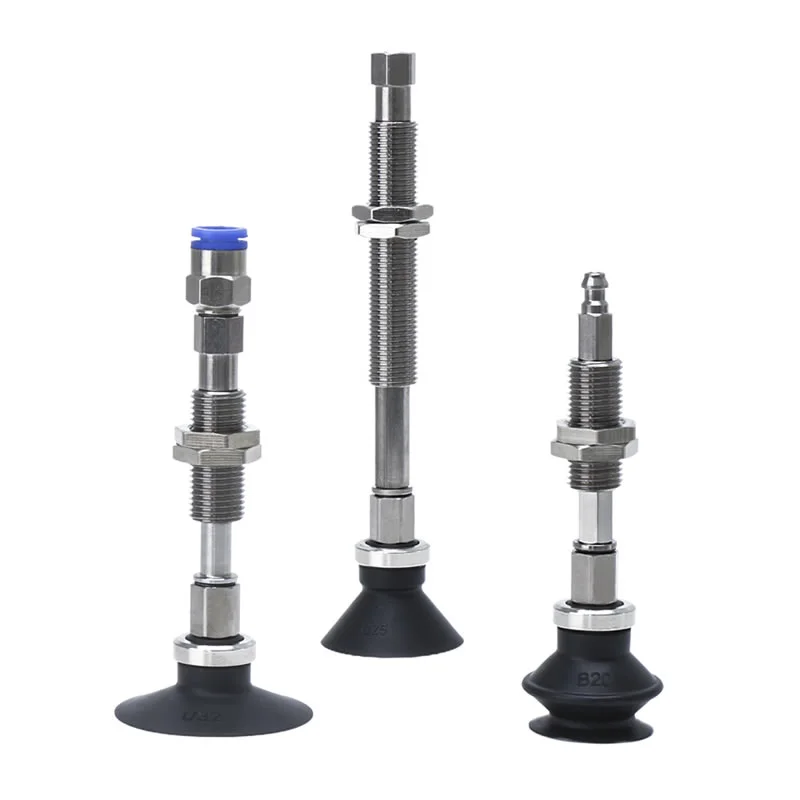

Seri ZPT Kanthi Bantalan Vakum Buffer
Seri ZPR Kanthi Pad Vakum Adaptor
Seri ZPR Kanthi Pad Vakum Buffer
Seri ZPY Kanthi Pad Vakum Adaptor
Seri ZPY Kanthi Bantalan Vakum Buffer
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya
Basic with Lock Ring Vacuum Suction Cups ZP minangka komponen grip vakum kinerja dhuwur sing dirancang kanggo penanganan material sing stabil lan aman ing otomatisasi industri. Nampilake struktur ring ngunci, padha njamin instalasi tenan, linuwih sealing meningkat, lan stabilitas operasional jangka panjang.
Diprodhuksi dening Produsen, Pemasok, Pabrik, Commaelec profesional China ngirim cangkir nyedhot iki kanthi kualitas konsisten, konfigurasi fleksibel, lan kemampuan pasokan sing kuat kanggo aplikasi otomatisasi global.
Apa Dasar karo Cangkir Nyedhot Vakum Cincin Kunci ZP?
Definisi & Fungsi
• Solusi Gripping Vakum:Nggawe segel kuwat kanggo ngangkat, mindhah, lan posisi workpieces
• Struktur Ring Kunci:Njamin fiksasi aman lan nyegah loosening sajrone operasi frekuensi dhuwur
• Penanganan serbaguna:Cocog kanggo permukaan sing alus, rata, utawa rada ora teratur
• Integrasi otomatisasi:Cocog kanggo senjata robot, sistem pilih lan panggonan, lan jalur produksi
Fitur Dasar karo Cangkir Nyedhot Vakum Cincin Kunci ZP
Pemasangan sing aman:
Desain ring ngunci njamin sambungan tenan lan stabil antarane cangkir nyedhot lan unsur soyo tambah, nyegah loosening sak kacepetan dhuwur utawa operasi bola-bali, saéngga nambah linuwih sistem sakabèhé lan safety.
Desain Modular:
Struktur modular ngidini integrasi gampang karo adaptor, wadhah, lan unit buffer sing beda-beda, mbisakake konfigurasi fleksibel lan panggantos cepet sing cocog karo macem-macem sistem otomatisasi.
Bentuk Pad Versatile:
Basic with Lock Ring Vacuum Suction Cups ZP kasedhiya ing macem-macem wujud kanggo nampung kahanan permukaan sing beda-beda, njamin panyegelan sing optimal lan grip stabil ing macem-macem aplikasi.
Flat / Flat karo Iga:
Desain flat becik kanggo lumahing Gamelan, nalika versi ribbed nambah kinerja sealing lan nyuda deformasi, nggawe cocok kanggo nangani kaca, sheets logam, lan plastik.
Bellow:
Cangkir nyedhot jinis Bellows nyedhiyakake keluwesan lan stroke sing luwih gedhe, ngidini ganti rugi kanggo permukaan sing ora rata lan variasi dhuwur, sing migunani utamane kanggo benda kerja sing alus utawa ora teratur.
jero:
Cangkir nyedhot jinis jero dirancang kanggo nangani permukaan sing mlengkung utawa recessed, menehi adaptasi sing luwih apik lan njaga genggeman sing aman ing aplikasi sing rumit.
Pilihan Bahan:
Kasedhiya ing silikon, polyurethane, NBR, lan bahan anti-statis, cangkir nyedhot iki bisa dipilih adhedhasar tahan suhu, daya tahan nyandhang, utawa syarat khusus industri kayata elektronik utawa lingkungan sing resik.
Wide Range saka Ukuran:
Kanthi diameter saka 10mm nganti 50mm, seri kasebut nyakup macem-macem aplikasi saka komponen presisi cilik nganti bahan kerja sing luwih gedhe, njamin pilihan sing fleksibel.
Pilihan non-slip:
Desain lumahing anti-slip opsional nambah gesekan ing antarane cangkir nyedhot lan benda kerja, nyuda risiko slip lan nambah stabilitas penanganan ing operasi kanthi kacepetan dhuwur.
Kompatibilitas:
Dirancang kanggo integrasi sing lancar, cangkir nyedhot iki kompatibel karo macem-macem generator vakum, ejector, lan sistem pemasangan, ndhukung sambungan vakum vertikal lan horisontal kanggo instalasi fleksibel.
FAQ
1. Apa kauntungan saka desain ring kunci?
Ring ngunci njamin instalasi aman, nyegah loosening lan nambah stabilitas sak operasi-kacepetan dhuwur.
2. Apa bahan sing kasedhiya?
Pilihan kalebu silikon, NBR, polyurethane, lan bahan anti-statis kanggo industri khusus.
3. Apa produk bisa disesuaikan?
Ya, Commaelec nyedhiyakake solusi Kustom lengkap kalebu ukuran, materi, struktur, lan opsi pemasangan.
4. Apa industri iki Basic karo Lock Ring Vacuum Suction Cups ZP cocok kanggo?
Umume digunakake ing industri kemasan, elektronik, otomotif, lan otomatisasi umum.
5. Carane buffer nambah kinerja?
Buffer nyuda impact lan geter, nglindhungi workpiece lan peralatan nalika ndawakake umur layanan.

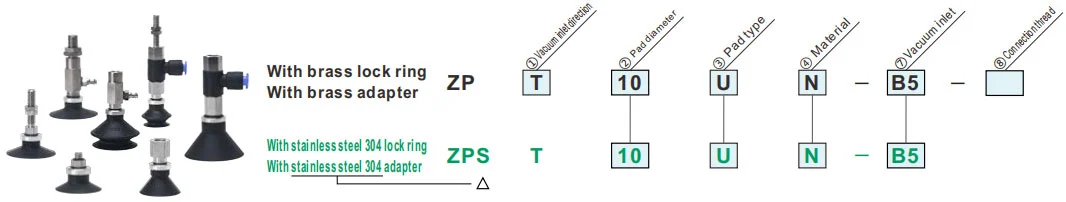

Carane Order
| Model/ukuran ring kunci | ||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| △Nil/Kuningan S/Stainless steel | ||||||||||||||||||||||||||
|
③ Tipe Pad
② Pad diameter (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | |
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||
| U | Tipe Flat | ● | ● | ● | ● | ● | ● | ● | ● |
| C | Tipe Flat karo Iga | ● | ● | ● | ● | ● | ● | ● | ● |
| B | Tipe Bellow | ● | ● | ● | ● | ● | ● | ● | ● |
| D | Jinis jero | ● | 一 | ● | 一 | ● | 一 | ● | 一 |

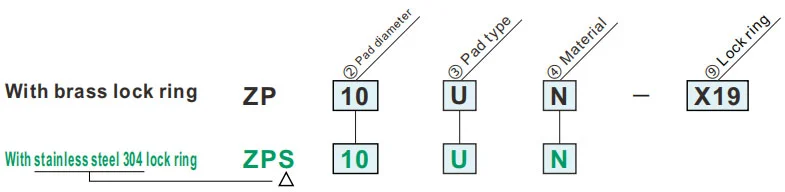

| ⑨Lock ring | |
| Nil | Kanthi lockring |
| X19 | Tanpa kunci ring |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Condutieslionerube |
Simbol ijo minangka model sing disesuaikan.
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Canducie slicnerube |
simbol Green punika madel oustomized.
|
③ Tipe Pad
② Pad diameter (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||||
| U | Tipe Flat | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| C | Tipe Flat karo Iga | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| B | Tipe Bellow | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| ①Arah mlebu vakum | D | Jinis jero | ● | - | ● | - | ● | - | ● | - | ||||
| T | Vertikal |
|
⑦vacuuminlet | Utas lanang | AS5 | M5 × 0.8 | ● | ● | - | |||||
| AS6 | M6x1.0 | ● | ● | ● | ||||||||||
| AG1 | G1/8 | ● | ● | ● | ||||||||||
| AG2 | G1/4 | - | - | ● | ||||||||||
|
A5 | M5 × 0.8 | ● | - | - | |||||||||
| A6 | M6 × 1.0 | ● | ● | ● | ||||||||||
| A8 | M8x1.0 | - | ● | ● | ||||||||||
|
Utas wadon | B5 | M5 × 0.8 | ● | ●- | - | ||||||||
| B6 | M6 × 1.0 | ● | ● | ● | ||||||||||
| B8 | M8×125 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | ● | ||||||||||
| BG01 | G1/8 | ● | ● | ● | ||||||||||
| BG2 | G1/4 | - | - | ● | ||||||||||
| R | Lateral |

|
Pas siji-tutul | 04 | ø4 | ● | ● | - | ||||||
| 06 | ø6 | ● | ● | ● | ||||||||||
| 08 | ø8 | - | ● | ● | ||||||||||
| ⑧Utas sambungan | Utas lanang | A5 | M5 × 0.8 | ● | - | - | ||||||||
| A6 | M6 × 1.0 | ● | ● | ● | ||||||||||
| A8 | M8 × 1.0 | - | ● | ● | ||||||||||
| Utas wadon | B5 | M5 × 0.8 | ● | ● | - | |||||||||
| B6 | M6 × 1.0 | ● | ● | ● | ||||||||||
| B8 | MB × 125 | - | ● | ● | ||||||||||
| Y |

|
⑦ Inlet vakum | B5 | M5 × 0.8 | ● | ● | ● | |||||||
| Barb pas | U4 | Kanggo ø4 tabung alus | ● | ● | - | |||||||||
| N4 | Kanggo tabung nilon ø4 | ● | ● | - | ||||||||||
| U6 | Kanggo ø6 tabung alus | ● | ● | ● | ||||||||||
| N6 | Kanggo ø6 nilon tubing | ● | ● | - | ||||||||||
| ⑧utas sambungan | Utas lanang | A5 | M5 × 0.8 | ● | - | - | ||||||||
| A6 | M6 × 1.0 | ● | ● | ● | ||||||||||
| A8 | M8 × 1.0 | - | ● | ● | ||||||||||
| Utas wadon | B5 | M5 × 0.8 | ● | ● | - | |||||||||
| B6 | M6 × 1.0 | ● | ● | ● | ||||||||||
| B8 | M8×1.25 | - | ● | ● | ||||||||||
| Carane Ngganti Pad |
|
Wiwit bantalan dhasar karet, rusak ora bisa dihindari. Tingkat rusak gumantung marang faktor kayata kahanan panggunaan, lingkungan lan suhu. Pangopènan reguler kudu ditindakake. Yen ana karusakan, pisah, retak utawa abrasi ing pad sing katon mbebayani, langsung ganti. Uga, ati-ati supaya ora ngrusak permukaan njaba bantalan.
1. Tarik dering kunci munggah, lan, sawise ngangkat menyang adaptor, copot pad lawas kanthi narik mudhun.
|
| ④Material | |
| N | NBR |
| S | Silikon karet |
| U | Urethanerubber |
| F | FKM |
| GN | NBR konduktif |
| GS | Kondusifnerubbe |
Green symbolis oustomizedmodels.
|

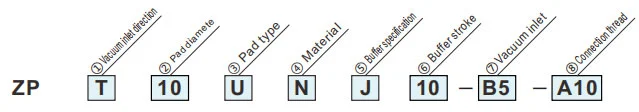

③ Tipe Pad
② Pad diameter (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||
| U | Tipe Flat | ● | ● | ● | ● | ● | ● | ● | ● | |||
| C | Tipe Flat karo Iga | ● | ● | ● | ● | ● | ● | ● | ● | |||
| B | Tipe Bellows | ● | ● | ● | ● | ● | ● | ● | ● | |||
| D | Jinis jero | ● | - | ● | - | ● | - | ● | - | |||
| ⑥Bufferstroke | 6 | 6 mm | ● | - | - | |||||||
| 10 | 10 mm | ● | ● | ● | ||||||||
| 15 | 15 mm | ● | - | - | ||||||||
| 20 | 20 mm | ● | ● | ● | ||||||||
| 25 | 25 mm | ● | - | - | ||||||||
| 30 | 30 mm | ● | ● | ● | ||||||||
| 40 | 40 mm | ● | ● | - | ||||||||
| 50 | 50 mm | ● | ● | ● | ||||||||
| ⑦vacuuminlet | Utas wadon | B5 | M5 × 0.8 | ● | ● | ● | ||||||
| B01 | Rc1/8 | - | - | ● | ||||||||
| Pas siji-tutul | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | - | ● | ||||||||
| Barb pas | U4 | Kanggo ø4 tabung alus | ● | - | - | |||||||
| N4 | Kanggo tabung nilon ø4 | ● | - | - | ||||||||
| U6 | Kanggo ø6 tabung alus | ● | ● | ● | ||||||||
| N6 | Kanggo ø6 nilon tubing | ● | ● | ● | ||||||||
| Pas siji-tutul | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | ● | ● | ||||||||
| Utas wadon | B5 | M5 × 0.8 | ● | ● | ● | |||||||
| Barb pas | U4 | Kanggo ø4 tabung alus | ● | ● | - | |||||||
| N4 | Kanggo tabung nilon ø4 | ● | ● | - | ||||||||
| U6 | Kanggo ø6 tabung alus | ● | ● | ● | ||||||||
| N6 | Kanggo ø6 nilon tubing | ● | ● | ● | ||||||||
| ⑧Utas sambungan | Utas lanang | A8 | M8 × 1 | ● | - | - | ||||||
| A10 | M10×1 | ● | ● | - | ||||||||
| A14 | M14×1 | - | ● | ● | ||||||||
| ⑤Spesifikasi buffer | |
| J | Puteran |
| K | Non-rotating |
| ① Arah mlebu vakum | ||
| T | Vertikal |
|
| R | Lateral |
|
| Y |
|
|
Gaya reaktif spring
| Utas sambungan | M8 × 1 | M10×1 | M14×1 | |
| Torsi kenceng [N ·m] | 1.5~2.0 | 2.5~3.5 | 6.5~7.5 | |
| Gaya reaksi pegas [N] | Ing 0 stroke | 0.8 | 1.0 | 2.0 |
| Ing stroke lengkap | 1.2 | 3.0 | 5.0 | |
Spesifikasi
| Lock ring / jinis Pad | Pad diameteripun / dimensi | Aplikasi | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Tanpa Kunci Ring | Tipe Flat (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Kanggo workpieces karo lumahing warata lan undeformed |
| Tipe Oval (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Kanggo potongan karya kanthi watesan ing permukaan adsorpsi | |
| Tipe Flat tipis (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Kanggo workpieces alus kayata sheets tipis utawa vinyl. Wrinkling utawa deformasi sajrone adsorpsi bisa dikurangi. | |
| Tipe Flat tipis karo Iga (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Kanggo workpieces alus kayata sheets tipis utawa vinyl. Workpieces bisa dibusak gampang thanks kanggo iga |
|
| Tipe Bellow (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Kanggo digunakake ing ngendi ora ana papan kanggo buffer utawa kanggo benda kerja kanthi permukaan miring | |
| Kanthi Lock Ring | Tipe Flat (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kanggo workpieces karo lumahing warata lan undeformed |
| Tipe Flat karo Iga (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kanggo workpieces kang gampang deformed. Workpieces bisa dicopot kanthi gampang amarga iga | |
| Tipe Bellow (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kanggo digunakake ing ngendi ora ana papan kanggo buffer utawa kanggo benda kerja kanthi permukaan miring | |
| Jinis jero (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Kanggo benda kerja kanthi permukaan sing mlengkung utawa kanggo benda kerja bunder | |
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
Hot Tags: Dasar karo Lock Ring Vacuum Suction Cups ZP, China, Produsen, Supplier, Pabrik
Kategori sing gegandhengan
Kirim Pitakonan
Info kontak
-
alamat
Desa Xiaruan Kutha Baishi Kutha Yueqing Provinsi Zhejiang China
-
Telp
-
E-mail
Kanggo pitakon babagan cangkir nyedhot vakum, generator vakum, aksesoris komponen pneumatik utawa dhaptar rega, tinggalake email sampeyan lan kita bakal sesambungan sajrone 24 jam.
