Nyedhot vakum minangka solusi inti kanggo "grasping fleksibel" ing otomatisasi industri kanthi papat kaluwihan inti: grasping sing ora ngrusak, adaptasi kanggo benda kerja multi-material / ora duwe aturan baku, perlindungan sing resik lan lingkungan, lan operasi sing fleksibel. Bisa dicocogake kanggo karakteristik industri beda workpieces (tipis / nglukis, tliti / coarse, sanitasi / standar).

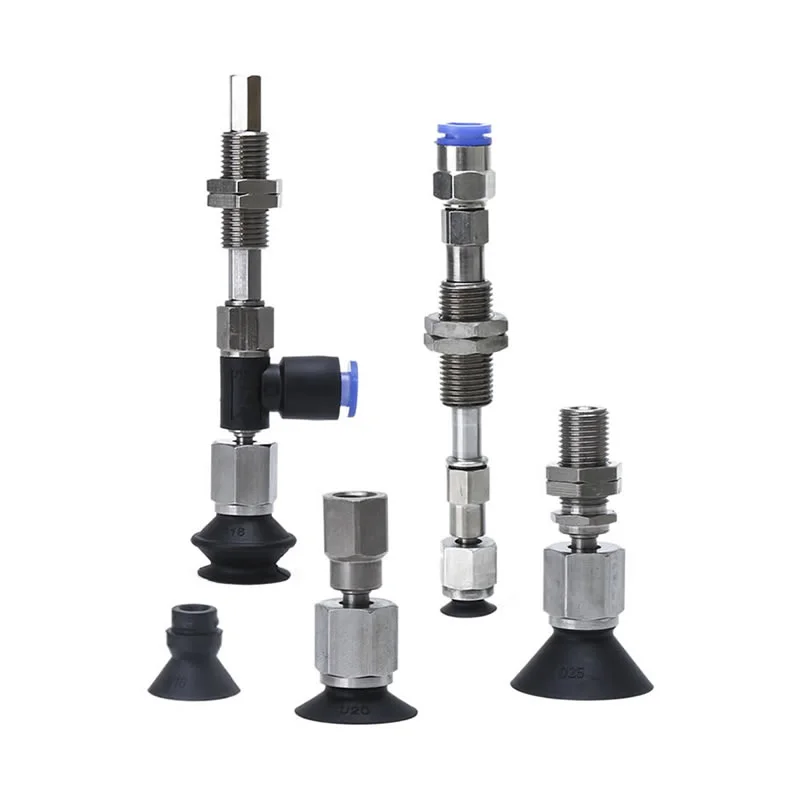

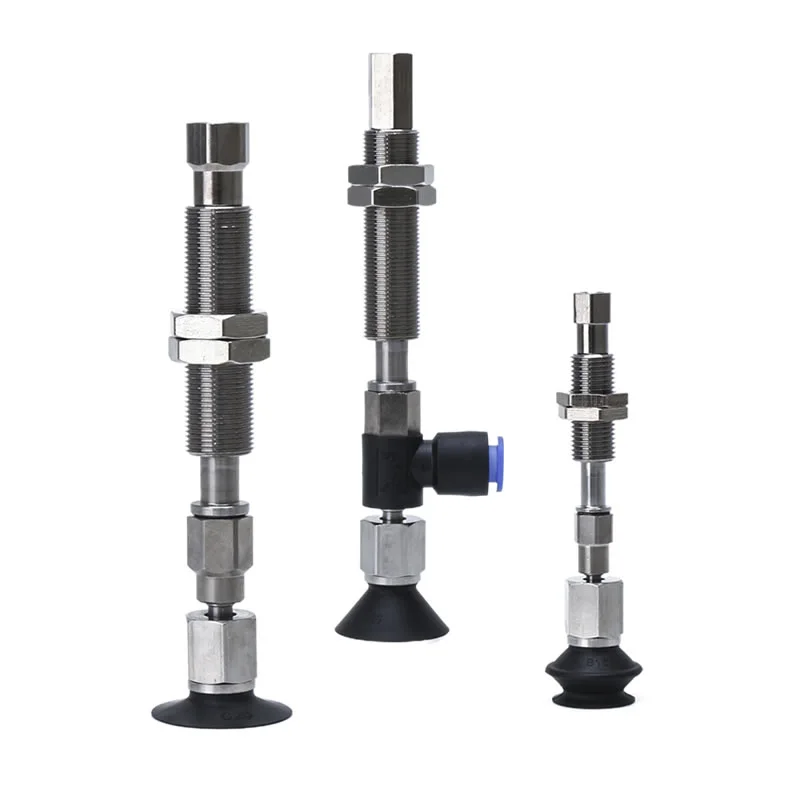

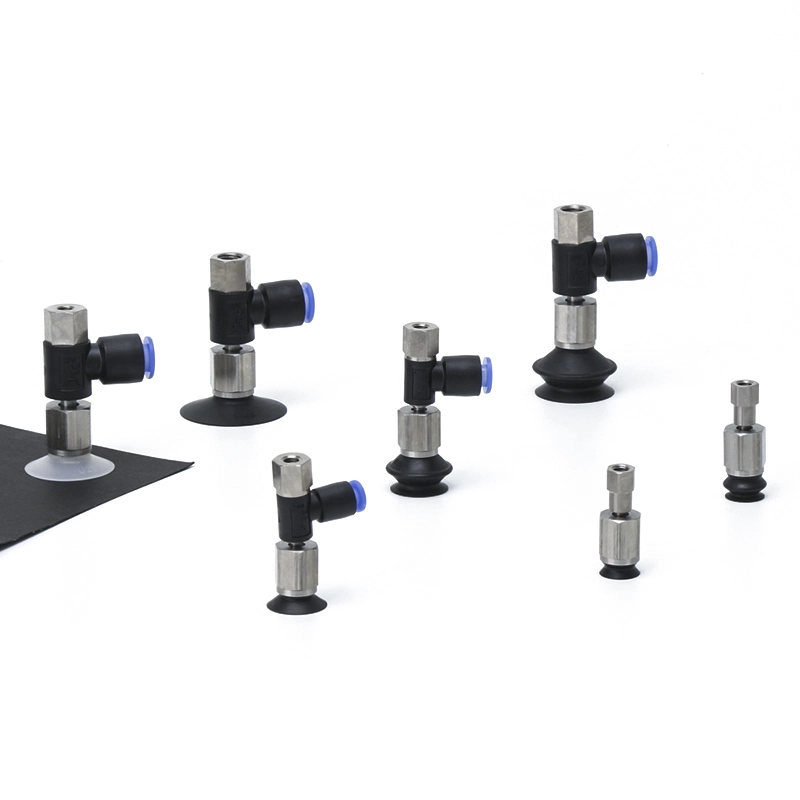

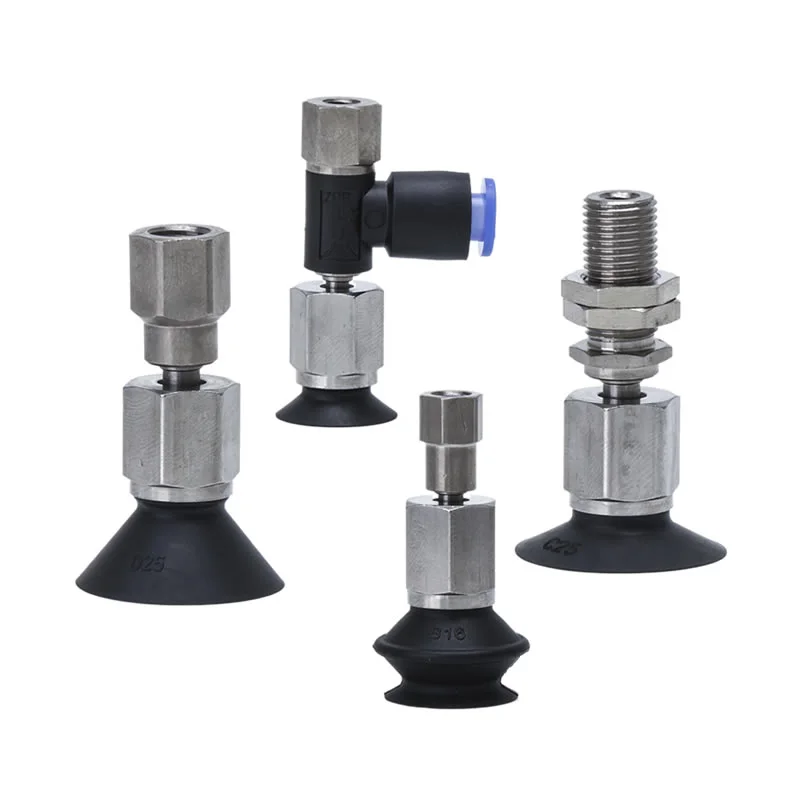

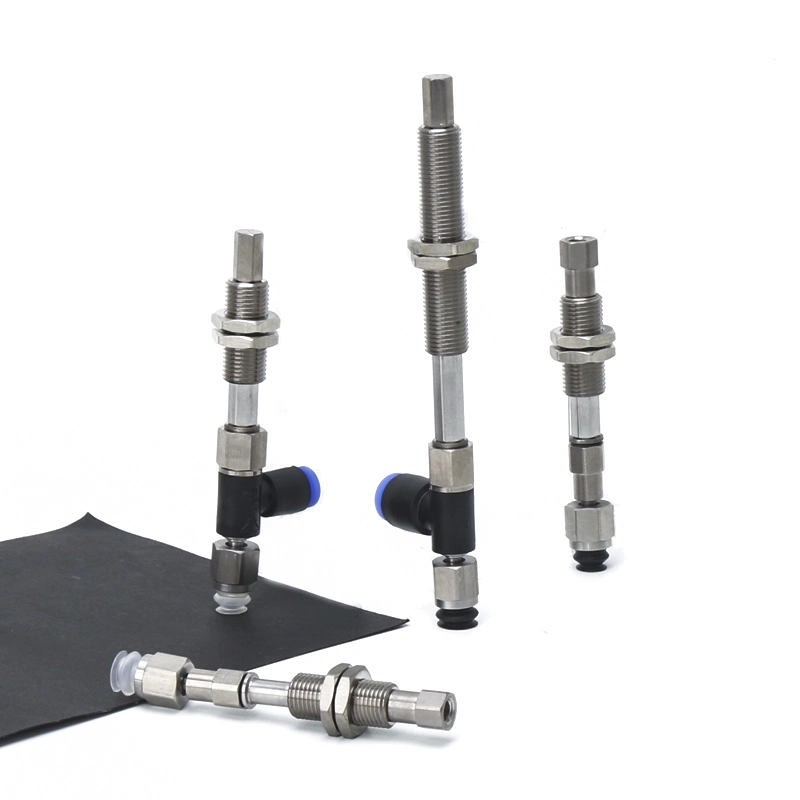

Dhasar Ball Joint Vacuum Nyedhot Cups ZP
Minangka Produsèn China anjog, kita nyedhiyani Customized Ball Joint Vacuum Suction Cups ZP (Ø10-32mm) kanggo workpieces ora duwe aturan baku. Nampilake kepala swiveling, stroke buffer (6-50mm), lan karet silikon / anti-statis berkualitas tinggi, stok pemasok langsung pabrik kita njamin stabilitas lan nyuda gangguan. Paling apik kanggo garis baterei lithium karo opsi stainless steel.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk
Dhasar Ball Joint Vacuum Nyedhot Cups ZP
ZPTF Series Ball Joint Type Kanthi Adaptor Vacuum Pads
ZPTF Series Ball Joint Type Kanthi Buffer Vacuum Pads
ZPRF Series Ball Joint Type Kanthi Adaptor Vacuum Pads
ZPRF Series Ball Joint Type Kanthi Buffer Vacuum Pads
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya
Commaelec minangka pabrikan China sing misuwur, Piala Suction Vacuum-Joint Ball-Joint Basic-Type ZP Series minangka komponen pneumatik kanthi kinerja dhuwur sing dirancang khusus kanggo nyekel benda kerja sing ora teratur, miring, utawa mlengkung. Desaine nggabungake mekanisme gabungan werni-kaya karo sendi manungsa-ing titik sambungan cangkir nyedhot; fitur iki mbisakake Alignment otomatis, ngijini werni peserta kanggo muter bebas nalika tuwung ndadekake kontak karo lumahing kepekso. Kanthi otomatis ngimbangi panyimpangan sudut sajrone operasi grip robot, saéngga nyegah bocor vakum sing disebabake panyegelan sing ora sampurna. Kasedhiya ing diameteripun kiro-kiro saka 10 mm kanggo 32 mm, seri uga nawakake model opsional dilengkapi mekanisme buffer (Buffer), nampilaken stroke antarane 6 mm lan 50 mm, kanggo nglindhungi workpieces saka karusakan disebabake impact mechanical.
Superioritas Teknis
The Ball Joint Vacuum Suction Cups ZP dhasar ora mung komponen standar; iku alat Versatile dirancang kanggo lingkungan kinerja dhuwur.
1. Desain Kepala Swiveling adaptif
Kauntungan inti saka model ZPTF yaiku mekanisme putar bal-joint. Iki ngidini cangkir nyedhot kanggo ngiringake lan muter, kanthi otomatis nyelarasake karo amba saka workpiece. Fitur iki sacara signifikan nambah stabilitas penanganan industri, utamane kanggo bagean awak otomotif utawa plastik cetakan.
2. Ukuran Comprehensive & Shape Range
Kanggo nyukupi kabutuhan aplikasi sing beda-beda, kita nawakake pilihan sing akeh:
Dhiameter Range:Ukuran presisi saka minimal 10mm nganti 32mm.
Jenis Cup:Kasedhiya ing warata, ribbed, akordion (bellows), lan jinis jero kanggo nangani kabeh saka sheets lancip kanggo obyek tekstur abot.
3. Outlet Vakum Fleksibel & Instalasi
Watesan spasi ing mesin modern mbutuhake tata letak sing fleksibel. Fitur ZP Cangkir Nyedhot Vakum Gabungan Bola Dasar:
Pilihan Outlet Ganda:Inlet vakum vertikal lan horisontal kanggo integrasi sing mulus menyang ruang kompak.
Macem-macem Pemasangan:Pilihan kalebu adaptor utawa kurung buffer khusus kanggo instalasi sing disesuaikan.
Kaluwihan inti
Stabilitas Grip:Utamane nalika nangani panel awak mobil sing mlengkung, bagean cetakan injeksi sing bentuke ora teratur, utawa kothak kemasan, desain gabungan bal saka Cangkir Nyedhot Vakum Vakum Dasar ZP njamin tingkat vakum tetep dhuwur.
Pengurangan Kebisingan lan Kejut:Nalika dipasangake karo buffer gunung, iku èfèktif nyerep energi kinetik nalika kontak, mangkono ndawakake urip layanan sakabèhé saka sistem.
Adaptasi kanggo Kondisi Operasi Khusus:Contone, ing industri baterei lithium-ion, bisa digawe khusus saka stainless steel; Kosok baline, ing industri elektronik, bahan anti-statis bisa digunakake.
Skenario Aplikasi
Parts Otomotif:Gripping komponen sudhut mlengkung kayata windshields utawa panel lawang.
Urut logistik:Nangani paket kanthi permukaan sing ora rata.
Elektronika 3C:Entuk nyedhot sing tepat ing ruang terbatas liwat penyesuaian gabungan universal.
Carane Order

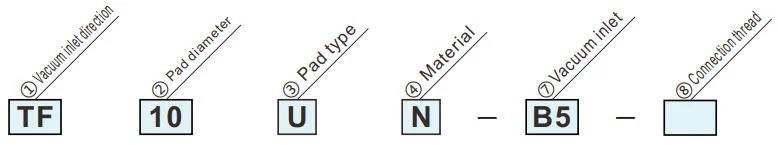

Jenis gabungan bal karo adaptor
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Urethanerubber |
| F | FKM |
| GN | KonduktifNBR |
| GS | Silikon konduktif |
Simbol ijo minangka model sing disesuaikan
|
③ Tipe Pad
② Pad diameter (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Tipe Flat | ● | ● | ● | ● | ● | ● | |||||||
| C | Tipe Flat karo Iga | ● | ● | ● | ● | ● | ● | |||||||
| B | Tipe Bellow | ● | ● | ● | ● | ● | ● | |||||||
| ①Arah mlebu vakum | D | Jinis jero | ● | — | ● | — | ● | — | ||||||
| TF | Vertikal |
|
⑦ Inlet vakum | Utas wadon | B5 | M5 x0.8 | ● | ● | ||||||
| ⑧Utas sambungan | Utas lanang | A8 | M8 x1.0 | ● | — | |||||||||
| A10 | M10 x1.0 | — | ● | |||||||||||
|
⑦ Inlet vakum | Utas wadon | B5 | M5 x0.8 | ● | — | ||||||||
| B8 | M8 x1.25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Lateral |
|
Siji-tutul fitting | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Utas sambungan | Waca wadon | B5 | M5 x0.8 | ● | ● | |||||||||
| B8 | M8 x1.25 | — | ● | |||||||||||

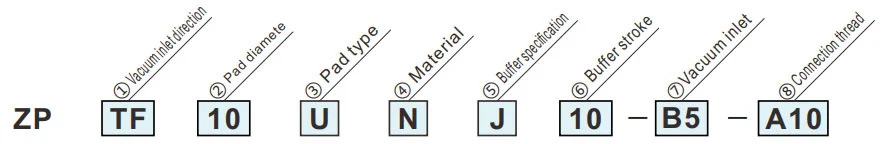

jinis gabungan bal karo buffer
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
Simbol ijo minangka model sing disesuaikan
|
③ Tipe Pad
② Pad diameter (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Tipe Flat | ● | ● | ● | ● | ● | ● | ||||||
| C | Tipe Flat karo Iga | ● | ● | ● | ● | ● | ● | ||||||
| B | Tipe Bellow | ● | ● | ● | ● | ● | ● | ||||||
| D | Jinis jero | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Buffer stroke | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Arah mlebu vakum | 50 | 50 mm | ● | ● | |||||||||
| TF | Vertikal |
|
⑦ Inlet vakum | wadon benang |
B5 | M5x0.8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Pas siji-tutul | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Utas sambungan | Utas lanang | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14x1.0 | 一 | ● | ||||||||||
| RF | Lateral |
|
⑦ Inlet vakum | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Utas sambungan | Utas lanang | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14×1.0 | 一 | ● | ||||||||||
| ⑤Spesifikasi buffer | |
| J | Puteran |
| K | Non-rotating |
Spesifikasi
| Lock ring / jinis Pad | Pad diameteripun / dimensi | Aplikasi | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Tanpa Kunci Ring | Tipe Flat (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Kanggo workpieces karo lumahing warata lan undeformed |
| Tipe Oval (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Kanggo potongan karya kanthi watesan ing permukaan adsorpsi | |
| Tipe Flat tipis (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Kanggo workpieces alus kayata sheets tipis utawa vinyl. Wrinkling utawa deformasi sajrone adsorpsi bisa dikurangi. | |
| Tipe Flat tipis karo Iga (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Kanggo workpieces alus kayata sheets tipis utawa vinyl. Workpieces bisa dibusak gampang thanks kanggo iga |
|
| Tipe Bellow (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Kanggo digunakake ing ngendi ora ana papan kanggo buffer utawa kanggo benda kerja kanthi permukaan miring | |
| Kanthi Lock Ring | Tipe Flat (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kanggo workpieces karo lumahing warata lan undeformed |
| Tipe Flat karo Iga (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kanggo workpieces kang gampang deformed. Workpieces bisa dicopot kanthi gampang amarga iga | |
| Tipe Bellow (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kanggo digunakake ing ngendi ora ana papan kanggo buffer utawa kanggo benda kerja kanthi permukaan miring | |
| Jinis jero (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Kanggo benda kerja kanthi permukaan sing mlengkung utawa kanggo benda kerja bunder | |
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
