Nyedhot vakum minangka solusi inti kanggo "grasping fleksibel" ing otomatisasi industri kanthi papat kaluwihan inti: grasping sing ora ngrusak, adaptasi kanggo benda kerja multi-material / ora duwe aturan baku, perlindungan sing resik lan lingkungan, lan operasi sing fleksibel. Bisa dicocogake kanggo karakteristik industri beda workpieces (tipis / nglukis, tliti / coarse, sanitasi / standar).
Cangkir Nyedhot Vakum Kompak ZP3
Pabrik Commaelec njaga inventaris siap-kapal sing ekstensif lan nawakake pilihan kualitas dhuwur ing karet, silikon, lan bahan khusus-kalebu varian anti-statis. The Compact Vacuum Suction Cups ZP3 fitur sawetara diameteripun spanning 1,5 mm kanggo 16 mm; komponen miniatur iki tliti direkayasa khusus kanggo industri elektronik.
Klik lan Mulai Pilihan
》Bali menyang Informasi Produk

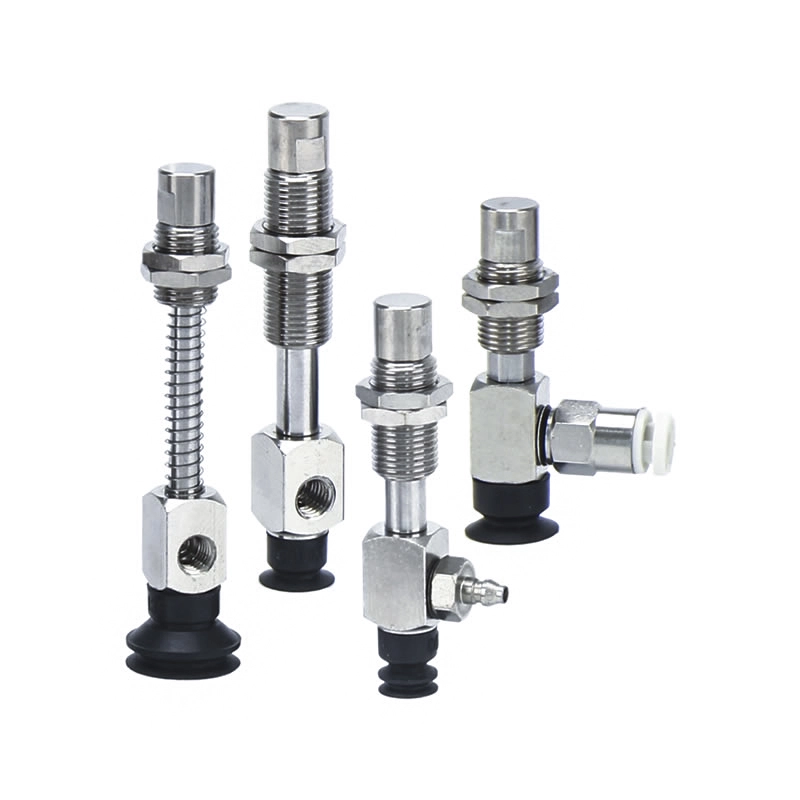

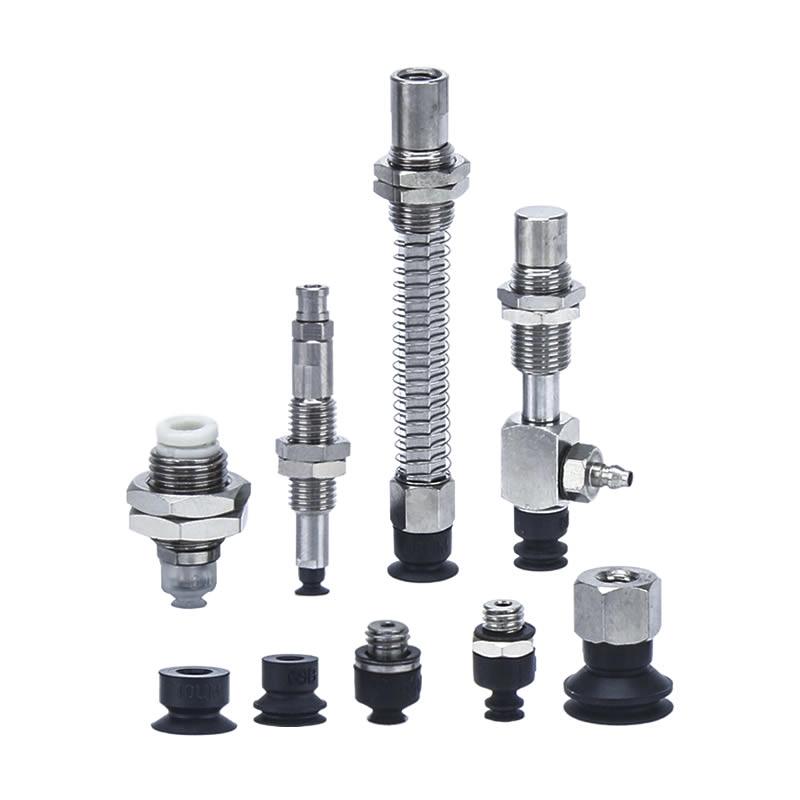

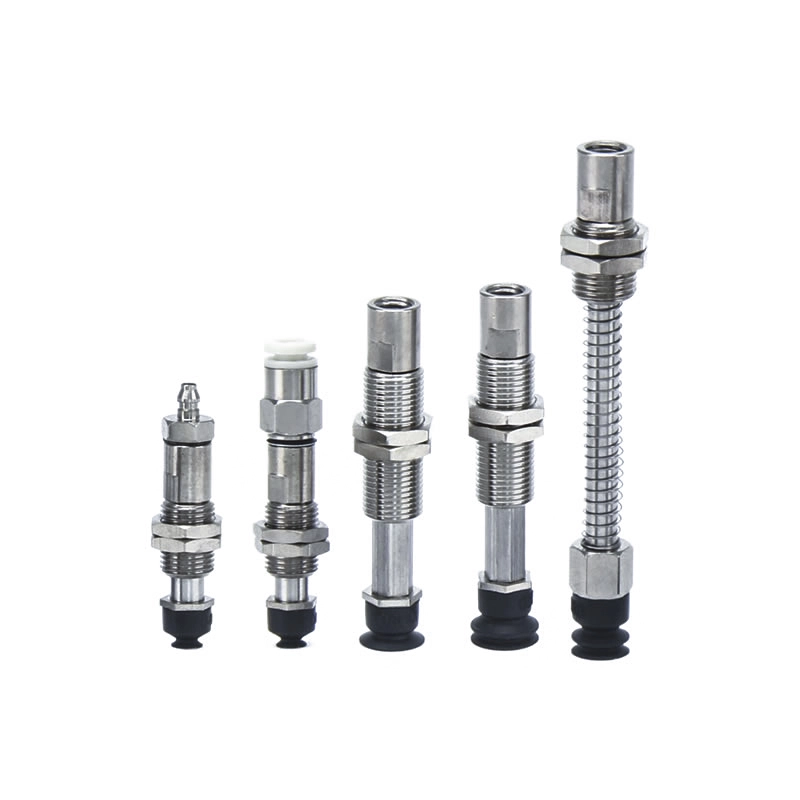

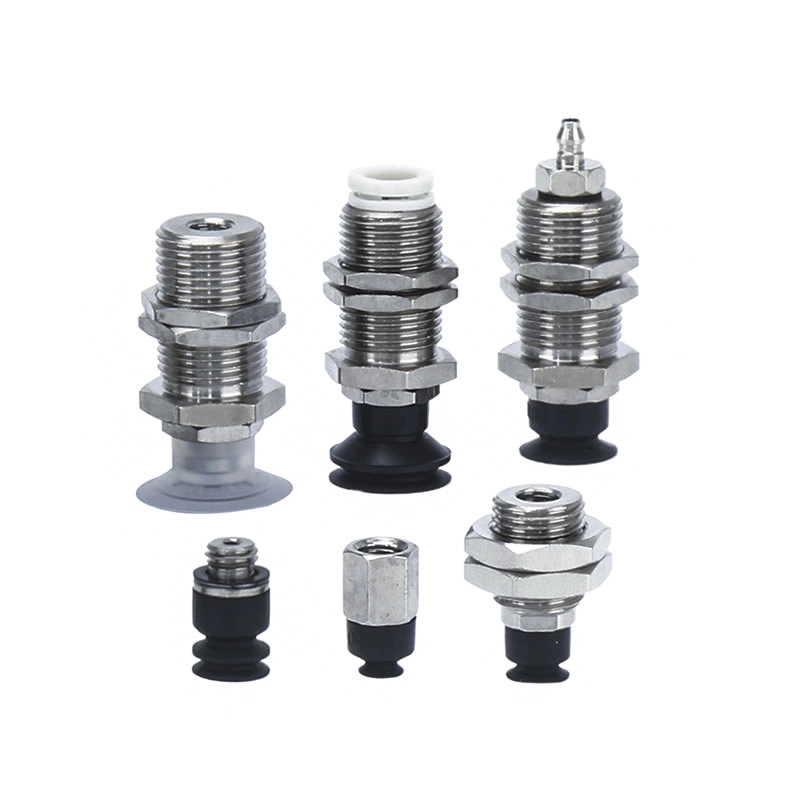

Cangkir Nyedhot Vakum Kompak ZP3
Unit Pad Vakum Kompak Seri ZP3
Seri ZP3-T Kanthi Pad Vakum Kompak Adaptor
Seri ZP3-T Kanthi Pads Vakum Kompak Buffer
Seri ZP3-Y Kanthi Pad Vakum Kompak Adaptor
Seri ZP3-Y Kanthi Pad Vakum Kompak Buffer
Katrangan
Carane Order
Spesifikasi / Material
Aplikasi
sumber daya

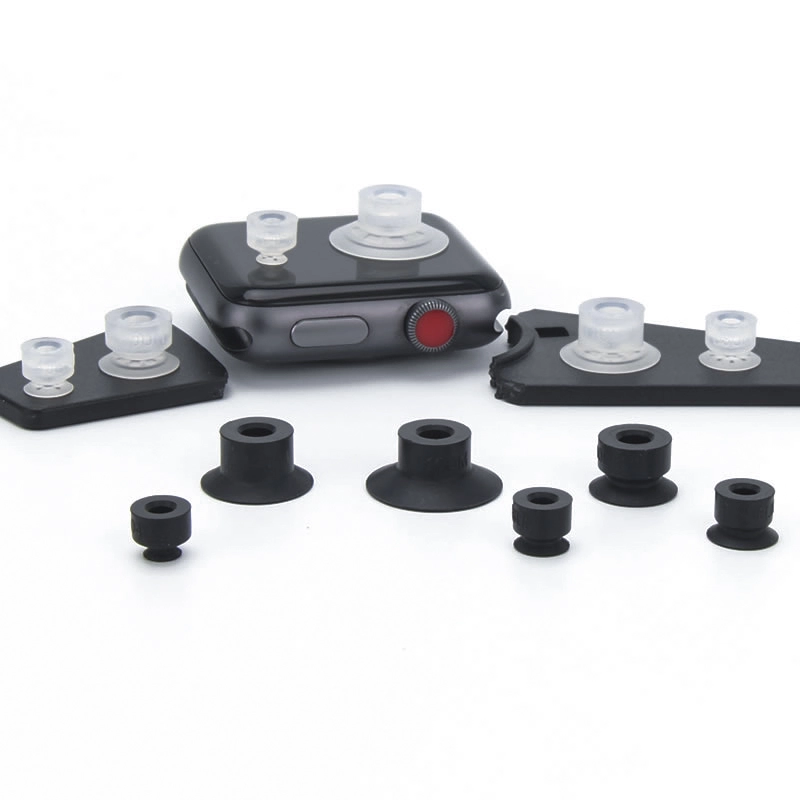

Cangkir Nyedhot Vakum Kompak ZP3 dirancang khusus kanggo industri elektronik, nyedhiyakake grip sing akurat lan dipercaya kanggo komponen cilik utawa alus. Kanthi diameter saka 1.5mm nganti 16mm, padha nggabungake kanthi lancar menyang produksi otomatis lan sistem robot.
FAQ
Apa Aplikasi Khas?
Nangani komponen elektronik cilik lan papan sirkuit.
Ngangkut bagean logam presisi lan sel baterei lithium.
Integrasi ing jalur perakitan robot kanggo operasi pick-and-place sing cepet lan bisa diulang.
Apa Seri ZP3P?
Varian ZP3 kanthi kinerja dhuwur sing dirancang kanggo otomatisasi siklus dhuwur.
Nawakake macem-macem ukuran, wujud, lan pilihan materi, nyukupi kabutuhan industri sing beda-beda.
Apa Bedane ZP3 lan ZP3-T?
ZP3:Cangkir vakum kompak standar kanggo penanganan sing tepat.
ZP3-T:Ditingkatake kanggo lingkungan suhu dhuwur utawa sensitif kimia, nggunakake bahan khusus.
Fitur Desain Utama
Ukuran kompak kanggo spasi instalasi nyenyet.
Arah inlet vakum fleksibel (vertikal lan lateral).
Adaptor opsional, braket buffer, lan aksesoris kabeh-stainless steel.
Dirancang kanggo adhesion stabil lan mundhut vakum minimal.
Apa Bahan sing kasedhiya?
Karet lan silikon berkualitas tinggi.
Varian anti-statis kanggo elektronik.
Aksesoris stainless steel kanggo aplikasi baterei lithium.
Apa Bentuk Pad Apa Aku Gunakake?
Datar:Kanggo permukaan sing rata, rata.
Bellow utawa jero:Kanggo komponen sing ora rata, rada cacat, utawa tekstur.
Bentuk khusus:The Compact Vacuum Suction Cups ZP3 bisa disesuaikan kanggo nyukupi syarat khusus saka bahan kerja lan panjaluk sistem integrasi otomatis.

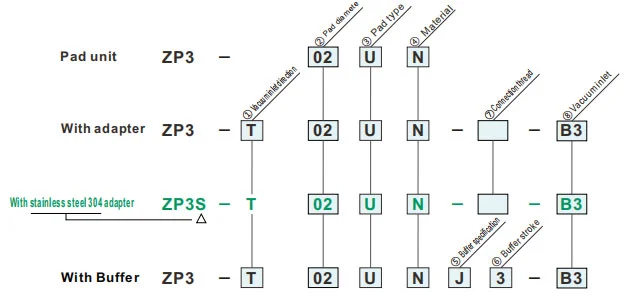

Carane Order
| ①Arah mlebu vakum | ⑦ Utas sambungan | ⑧ Inlet vakum | |||||
| T | Vertikal |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Lateral |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Pad diameter (mm) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③Jenis pad | |
| U | Datar |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.
| ⑤Spesifikasi buffer | |
| J | Puteran |
| K | Non-rotating |
| ⑥Buffer stroke | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦ Utas sambungan | |
| A6 | M6x0.75 (Utas lanang) |
| B3 | M3x0.5 (Utas wadon) |
| ⑧ Inlet vakum | |
| A3 | M3x0.5 (Utas lanang) |
| A4 | M4x0.7 (Utas lanang) |
| B3 | M3x0.5 (Utas wadon) |
| 04 | ø4 (Fitting siji-tutul) |
| U2 | ø2 (Pasang Barb) |
| U4 | ø4 (Pasang Barb) |
Gaya reaktif spring
| Tipe Pad | Spesifikasi Buffer | Stroke buffer (mm) | Utas sambungan | Torsi tightening ± 5% [N·m] |
Gaya reaktif pegas [N] | |
| Ing 0 stroke | Ing stroke lengkap | |||||
| ø1.5~ø3.5 | J | 3,6 | M6 x0.75 | 1.5-1.8 | 0.2 |
0.4 0.5 |
| K | M8 x0.75 | 2.0-2.5 | ||||
| Ukuran Pemasangan Adaptor |
|
Dhiameter pad: ø4 ~ ø8
|
|
Dhiameter pad: ø10 ~ ø16
|
| ①Arah mlebu vakum | ⑦ Utas sambungan | ⑧ Inlet vakum | ||
| T | Vertikal |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Lateral |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Pad diameter (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Jenis pad | |
| UM | Flat karo alur |
| B | Bellows |
| ④Material | |
| N | NBR |
| S | Karet silikon |
| U | Karet urethane |
| F | FKM |
| GN | NBR konduktif |
| GS | Karet silikon konduktif |
simbol Green punika model selaras.
|
⑤Spesifikasi buffer
⑥Buffer stroke (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Puteran | ● | ● | ● | — | — |
| JB | Puteran (Kanthi Bushing) | — | — | — | ● | ● |
| K | Non-rotating | ● | ● | ● | ● | ● |
| ⑦ Utas sambungan | |
| A10 | M10x1 (Utas lanang) |
| A12 | M12x1 (Utas lanang) |
| B5 | M5x0.8 (Utas wadon) |
| ⑧ Inlet vakum | |
| A4 | M4x0.7 (Utas lanang) |
| A5 | M5x0.8 (Utas lanang) |
| H5 | M5x0.8 (Utas lanang) |
| B4 | M4x0.7 (Utas wadon) |
| B5 | M5x0.8 (Utas wadon) |
| 04 | ø4 (Fitting siji-tutul) |
| 06 | ø6 (Fitting siji-tutul) |
| U2 | ø2 (Pasang Barb) |
| U4 | ø4 (Pasang Barb) |
| U6 | ø6 (Pasang Barb) |
Ukuran (mm)
simbol Green punika model selaras.
U
Datar
| Model | øA | øB | |||
|
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Model kanggo referensi: ZP3-015UGN
Ukuran Pemasangan Adaptor
UM
Flat karo alur
| Model | øA | øB | øC | øD | E | Y | |||
|
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Model kanggo referensi: ZP3-04UMGN
B
Bellows
| Model | øA | øB | øC | øD | E | F | Y | |||
|
② Pad dia. |
③ Pad jinis |
④ Pad Bahan |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Model kanggo referensi: ZP3-04UMGN
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
| Tipe Pad | Diameter pad (mm) | Aplikasi | Permukaan lan wangun workpiece khas | |||||||
| Datar | Waved | miring | Dhuwur beda | Cembung | lengo | |||||
|
|
|
|
|
|
|||||
| Kompak P iklan | Datar (U) |
|
ø1.5~ø3.5 | Kanggo adsorption saka karya karo lumahing warata lan ora deformed | ⚪ | X | X | X | X | X |
| Datar kanthi alur (UM) |
|
ø4~ø16 | Kanggo workpiece kang kamungkinan kanggo deform | ⚪ | X | X | X | X | △ | |
| Bellow (B) |
|
ø4~ø16 | Kanggo adsorpsi potongan karya kanthi permukaan miring | ⚪ | △ | ⚪ | X | △ | X | |
Bahan lan Karakteristik Pad
⚪: Sedikit utawa ora ana pengaruh △: Bisa digunakake gumantung ing kahanan X: Ora cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
warna saka karet |
Operasi suhu kisaran (°C) |
lenga resistensi bensin |
lenga resistensi benzol |
dhasar resistensi |
asam resistensi |
Weatherability | Ozon resistensi |
Abrasi resistensi |
anti banyu | Pelarut resistensi (Benzene, toluene) |
Aplikasi |
| NBR | N | 50 | ireng | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer karya umum, Papan Corrugated, piring Veneer, Plat wesi lan liya-liyane |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Njabut saka die-casting, karya Tipis, prosesor pangan |
| Karet urethane | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat wesi, Plat Veneer |
| FKM | F | 60 | ireng | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Karya kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja umum semikonduktor (resistansi listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (listrik statis) |
Tabel ing ndhuwur mung nyakup karakteristik umum bahan karet. Simbol biru minangka model sing disesuaikan.
Garis gedhe aplikasi komponen pneumatik (cangkir nyedhot vakum) ing macem-macem lapangan industri
I. Kekuwatan inti
II. Ekstraksi aplikasi dening industri
A. Kedokteran lan industri medis
A.1: Persyaratan inti:Bersih lan bebas polusi (cocok FDA/GMP), lembut lan ora ngrusak, lan nyegah kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat/piring farmasi/tas infus pickup (food grade silicone suction cup, tanpa partikel shedding)
2. Perakitan piranti medis: instrumen bedah/kateter medis/potongan penanganan prostesis (tekanan negatif sing bisa diatur, proteksi deformasi)
3. Laboratorium biologi: piring petri / tabung centrifuge / transfer kertu reagen (tahan kimia, kompatibel steril)
B. Elektronika lan industri semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), posisi presisi (error ≤0.01mm), tahan gores
B.2 Skenario utama:
1. Chip / Semikonduktor: penanganan wafer, kemasan chip (keramik keropos / cangkir nyedhot silikon anti-statis, tekanan negatif seragam kanggo nyegah pecah)
2. PCB / Komponen: PCB fleksibel, komponen mikro (0402 resistor) dipasang ing permukaan (silikon tipis / gel / cangkir nyedhot mikro kanggo nyegah wrinkling / sobek)
3. Tampilan: panel LCD/OLED, kaca sentuh (bahan transparan dhuwur, ora ana noda lan goresan)
C. Industri otomotif lan onderdil mobil
C.1 Persyaratan inti:suction gedhe (single suction disk ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), non-slip
C.2 Skenario utama:
4. Manufaktur bodi: las pelat baja / kusen pintu (karet diameter gedhe / susunan cangkir multi-suction, tekstur anti-slip)
5. Kaca / Interior: Instalasi kaca depan, transfer permukaan kursi kulit (silikon tahan suhu / cangkir nyedhot spons, perlindungan deformasi)
6. Parts: awak silinder mesin / gearbox housing grab (vakum + kunci mekanik, anti-fall)
D. Industri Pangan lan Pengemasan
D.1 Persyaratan inti:Bahan panganan (sertifikasi FDA), gampang diresiki, tahan remuk
D.2 Skenario utama:
1. Penanganan panganan: panganan panggang / daging seger / ngurutake woh-wohan (cangkir nyedhot spons sedheng, ora ana ambune lan gampang dicuci)
2. Otomasi kemasan: bukaan tas kemasan, cetakan karton steril (penghilangan statis / nyedhot multi-titik, cocok kanggo kemasan tipis / keras)
E. Industri Logistik lan Pergudangan
E.1 Persyaratan inti:adaptasi efisien (multiple specifications barang), meksa stabil, anti-tiba
E.2 Skenario utama:
1. Penanganan karton: ngurutake karton e-commerce (susun suction luwes, tekanan vakum)
2. Plate / roll: Papan kayu / transfer gulungan film plastik (strip dawa / cangkir nyedhot annular, adsorpsi seragam kanggo nyegah offset)
F. Energi anyar lan industri khusus
F.1 Energi anyar (baterei lithium/pv):
1. Plat baterei Lithium (cangkir nyedhot keropos anti-statis, anti-debu), kaca fotovoltaik (cangkir nyedhot silikon sedot gedhe, ora ana goresan)
F.2 Printing lan kertas
1. Jupuk kertas / materi sing dicithak (bahan kertas sing nyerep, tekanan negatif sing sithik kanggo nyegah kontaminasi tinta)
III. Ringkesan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri sing cocog |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan mikro negatif, nozzle suction mikro | Semikonduktor elektronik, farmasi |
| Barang abot / ukuran gedhe | Bahan karet, cangkir nyedhot diameter gedhe, susunan cangkir multi-nyedhot | Mobil, panel logistik |
| Kesehatan / Nyegah polusi | Silikon bahan pangan / medis, struktur sing gampang diresiki | Obat, panganan |
| Lumahing alus / ora teratur | Bahan spons, cangkir nyedhot deformable | Interior mobil, panganan |
| Persyaratan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
